Konturstück
Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement

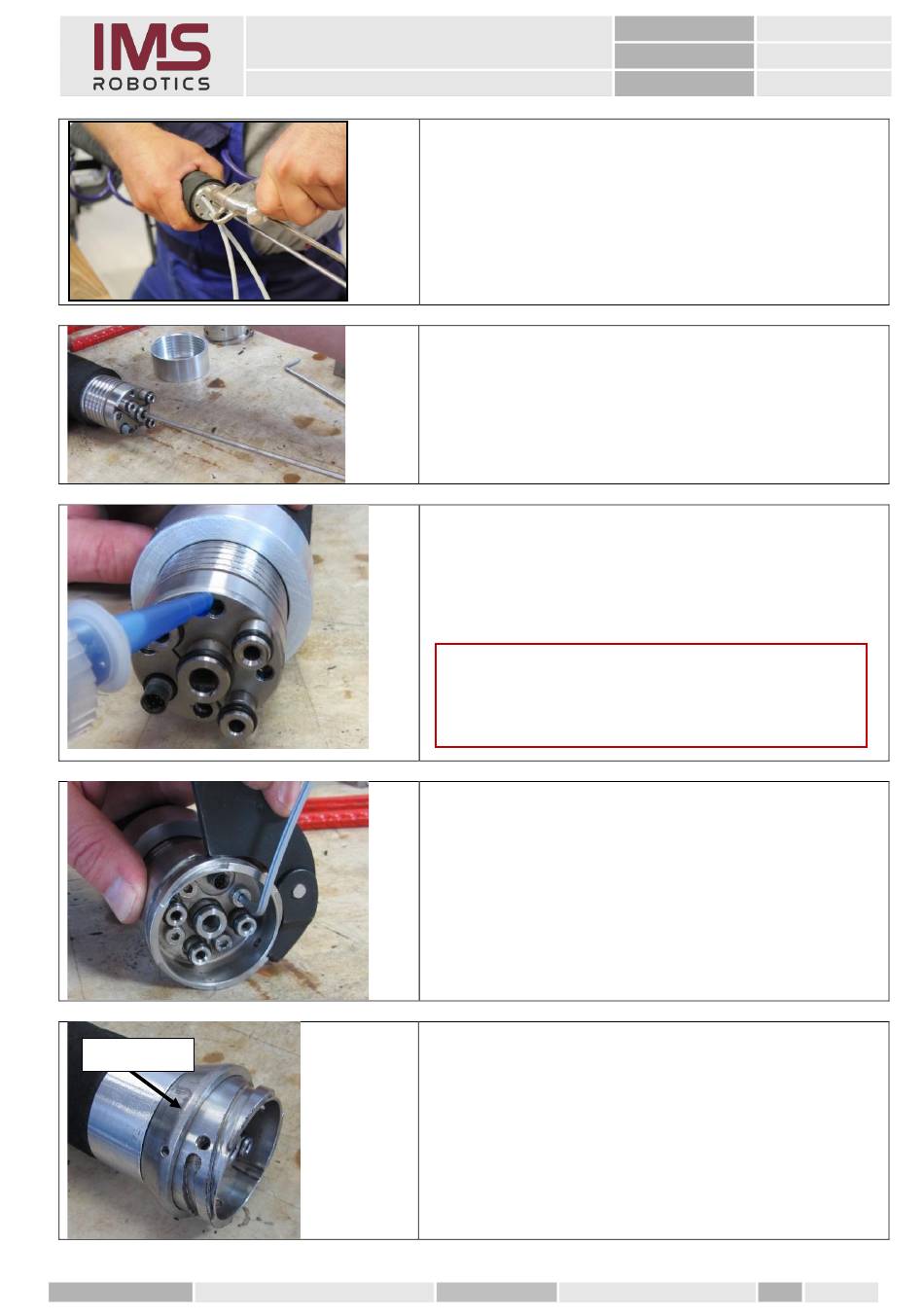

5. Nach Aufziehen, den Axialmuskel durch Bohrloch
im Verteiler kurz aufblasen.
Dadurch kann sich die Druckfeder wieder
entspannen und der Verteiler rutscht an die
richtige Position.
6. Gewindestange aus dem Verteiler drehen und
Stahldraht aus den Axialschlauch ziehen.
Heraus drehen der zwei M5 Zylinderschrauben, die
zur Sicherung des Steckeradapters dienten.
1. Hintere Presshülse aufstecken und 4x
Innengewinde für die Befestigung des „Verteilers
Hinten 2"
(Anschlussstück für Schiebeschlauch)
mit Loctite „blau" benetzen.
Vor Wiedermontage die Gewinde reinigen gegeben falls
Es dürfen keine Kleberrückstände in den Gewinden sein.
2. Verteiler Hinten 2 mit 4x Zylinderschrauben
M5x12.2 montieren.
Zum Gegenhalten beim fest ziehen der Schrauben
den Gelenkhackenschlüssel verwenden.
3. Anschrauben des Konturstücks mit 2x
Gewindeschraube M3x5.1
Diese vorm Einschrauben mit Loctite „blau"
benetzen.
Geprüft:
Nummer:
Geltungsbereich:
Datum:
Achtung
nachschneiden.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
32 von 115
