Micro S light plus Fräsantrieb
Dokumentenmanagement

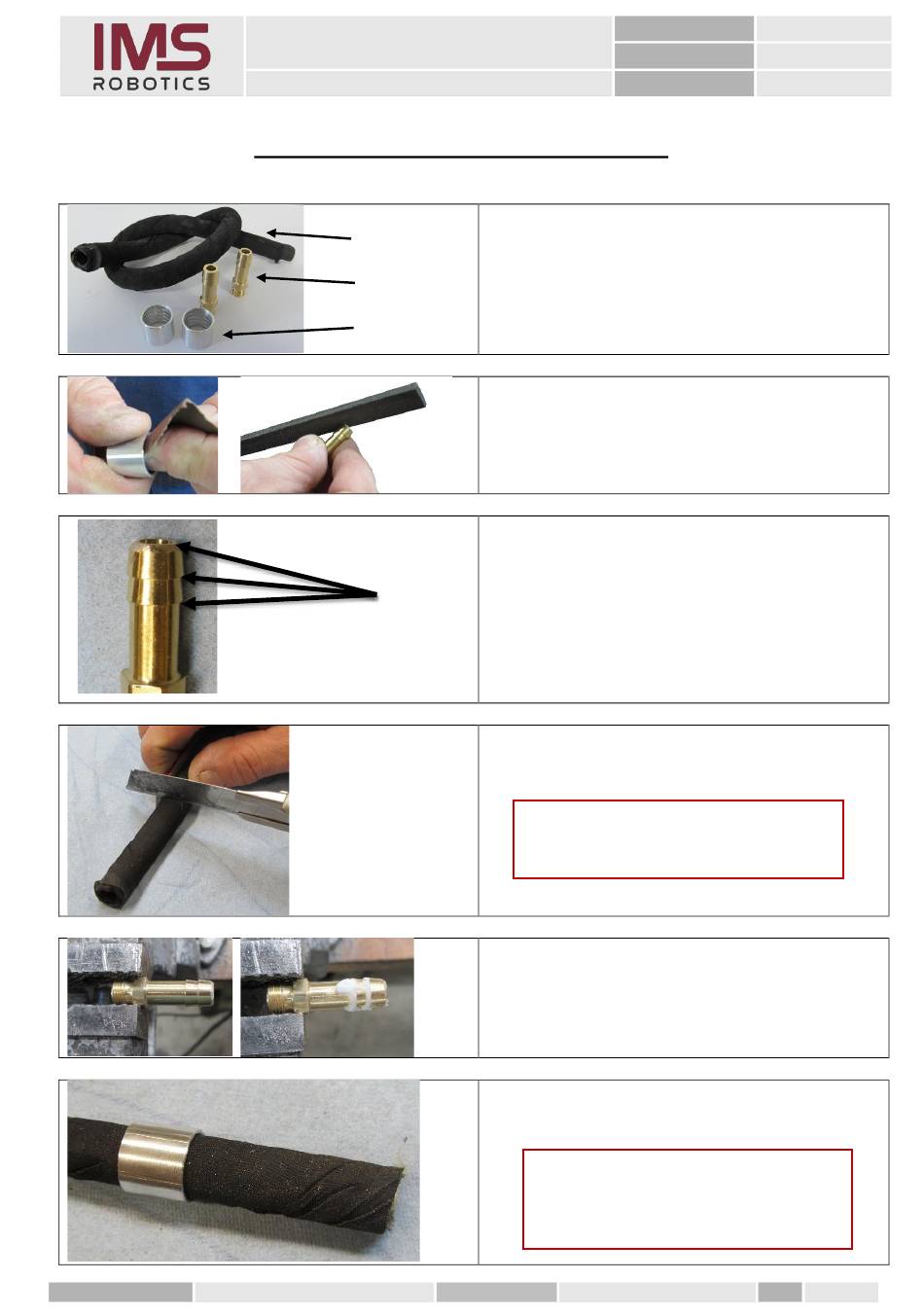

10. Axialschlauch verpressen
1
2
3
Benötigte Materialien mit den Artikelnummern
1. Axialschlauch DN8
2. Gewindetülle SW10
3. Presshülse DN8
1. Vorm Verarbeiten der einzelnen Teile
diese besonders sorgfältig entgraten.
2. Diese Bereiche besonders kontrollieren
und wenn notwendig, nochmals mit
Schleifpapier Korn 240 überschleifen.
3. Axialschlauch mit einen Cuttermesser
auf 310 mm zuschneiden.
Axialschlauch auf beide Seiten kürzen
damit glatte Schnittstellen entstehen.
1. Gewindetülle in einen Schraubstock
einspannen und mit
„Gleitmittel für Steckmuffensysteme"
bestreichen.
2. Presshülse auf den Axialschlauch
stecken.
Zum besseren Zusammenfügen der Teile
Axialschlauch und Presshülse innen mit
Gleitmittel bestreichen.
Geprüft:
01007 / 00035
Nummer:
RH-11.001.F
Geltungsbereich:
IMS Robotics
Datum:
23.07.2020
(030 02 119)
(045 01 004)
(030 02 120)
Achtung
Achtung
Seite:
34 von 115
