Micro S light plus Fräsantrieb
Dokumentenmanagement

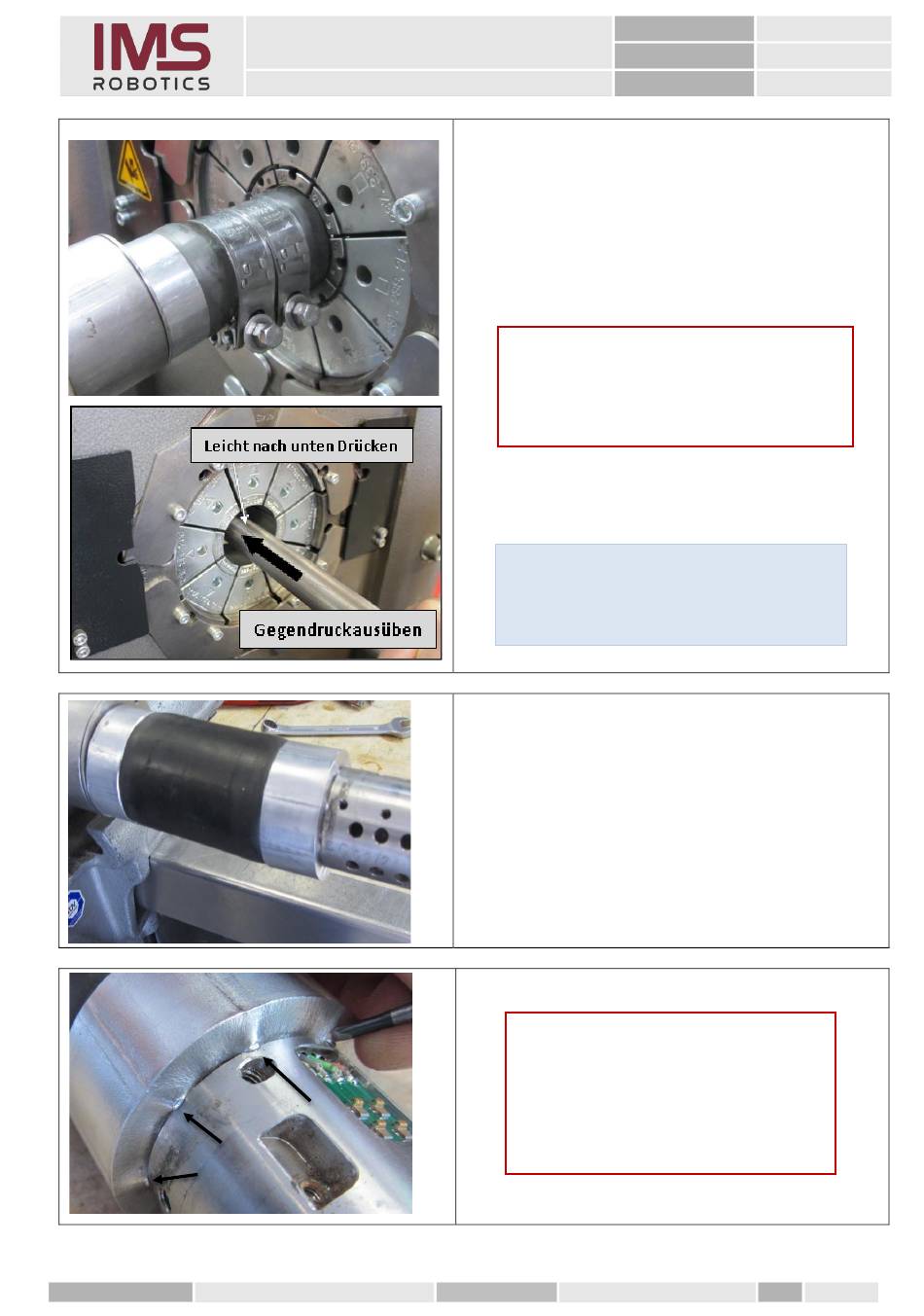

1. Hubblase leicht in Hydraulikpresse
2. Auf gegenüberliegender Seite einen Dorn in
3. Beim Verpressen der Presshülse leicht mit
4. Fräsantrieb leicht nach unten neigen.
5. Hubblase verpressen.
6. Pressvorgang ist identisch zur ersten
1. Montagering (005 30 022) von
2. Gelenkbolzenschellen (005 30 010) von
Geprüft:
Nummer:
Geltungsbereich:
Datum:
verspannen.
Luftmotorgehäuse stecken.
dem Dorn entgegen drücken.
Achtung
Beim Entgegendrücken mit dem Dorn, den
Stift ø 2,5x10 im Luftmotorgehäuse nicht
beschädigen!
Reparaturinformation „Presshülse" beachten.
Presshülse durchzuführen
(Pressmaß 51,7 mm/50 mm Pressbacken).
Tipp
Zum Verpressen der Hubblase sind 2 Personen
notwendig!
Luftmotorgehäuse entfernen.
Hubblase entfernen.
Achtung
Zwingend die beim Pressen entstandenen
Falten in der Presshülse durch feilen bzw.
schleifen oder abstoßen entfernen.
Diese würden bei der Montage der Kamera
und des Kameraringes stören.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
