Micro S light plus Fräsantrieb
Dokumentenmanagement

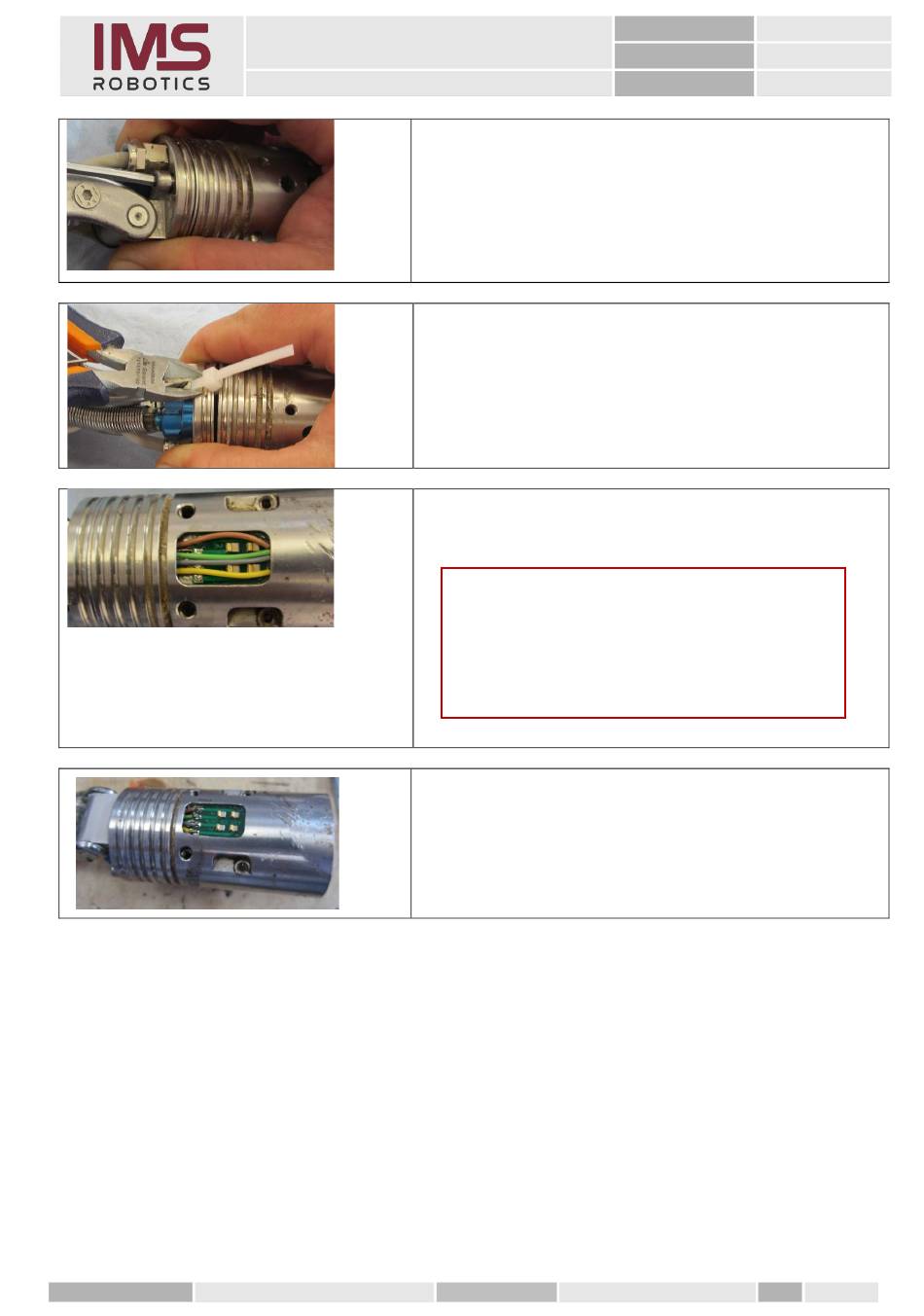

16. Luftmotorgehäuse und Kappe mit einer Hand
zusammenhalten, einen Kabelbinder durchschneiden
und entfernen und die drei Teile fixieren.
Verwendet werden Zylinderschrauben M4x16
17. Anschließend dieselben Arbeitsschritte auf der zweiten
Seite durchführen.
Nun beide Schrauben festziehen.
18. Die Litzen für die Federkontacktplatine soweit kürzen
das sie in den Raum der Platine passen.
Vorm Montieren der Hubblase die gesamte
Baugruppe prüfen ob alle Abdichtungen auch
Verlöten der Litzen an der Federkontaktplatine siehe
„Austausch der Federkontaktplatine Kamera"
Geprüft:
Nummer:
Geltungsbereich:
Datum:
Achtung
Stickstoffdicht sind.
Siehe dazu Abschnitt
„Prüfen der Stickstoffdichtigkeit"
Anleitung
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
47 von 115
