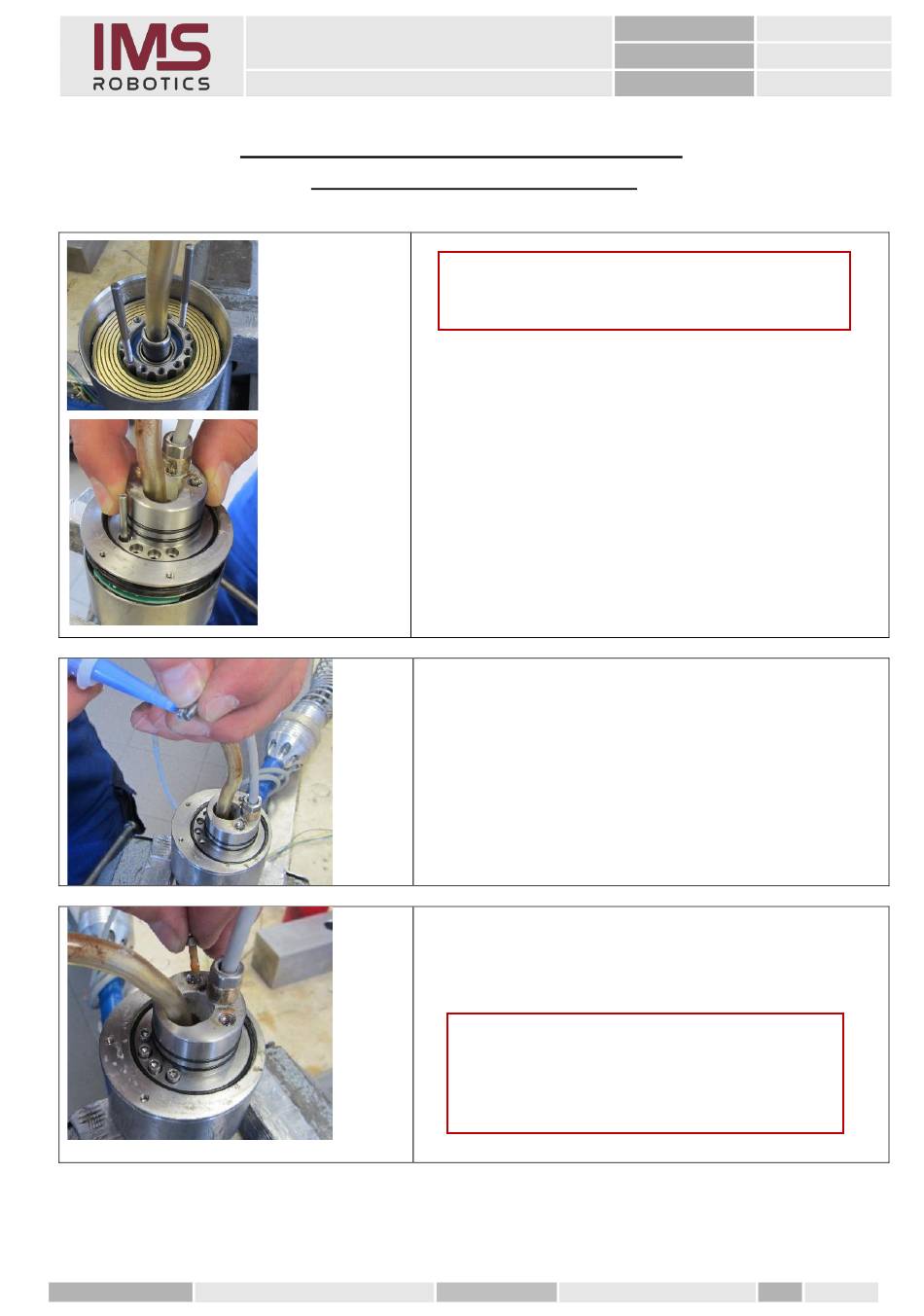

13. Montage Drehantrieb vorn
(nach Austausch Kamerakabel)
Achtung
Bei der Montage des Drehantriebes auf größte
Sauberkeit achten.
1. Gehäuseinnere des Drehantriebes Hinten und
Tellerschleifring von altem Fett befreien.
2. Gehäuseinnere mit Energrease HTG2 Walz- und
Gleitlagerfett einreiben.
3. Tellerschleifring mit Kontakt- Behandlungsfett
beschichten.
4. M3 Gewindebolzen als Montagehilfe in den
Abtriebsflansch einschrauben
5. Nun den Drehantrieb Vorn gerade und
gleichmäßig in das Gehäuse drücken
6. Verkleben der äußeren 4 M3 Zylinderschrauben
mit Loctite „blau"
7. Eindichten der 2 M3 Zylinderschrauben in die
Gewindebohrungen des Adapters-Laschen mit
Loctite „orange"
Achtung
Bei der Weitermontage alle O-Ringe auf
Vollständigkeit, Unversehrtheit und ausreichender
Elastizität prüfen. Vorm wieder einsetzen diese mit
Walz- und Gleitlagerfett einreiben.
