Micro S light plus Fräsantrieb
Dokumentenmanagement
„Zwischenprüfung / Austausch Kamerakabel"
Geprüft:
Nummer:
Geltungsbereich:
Datum:

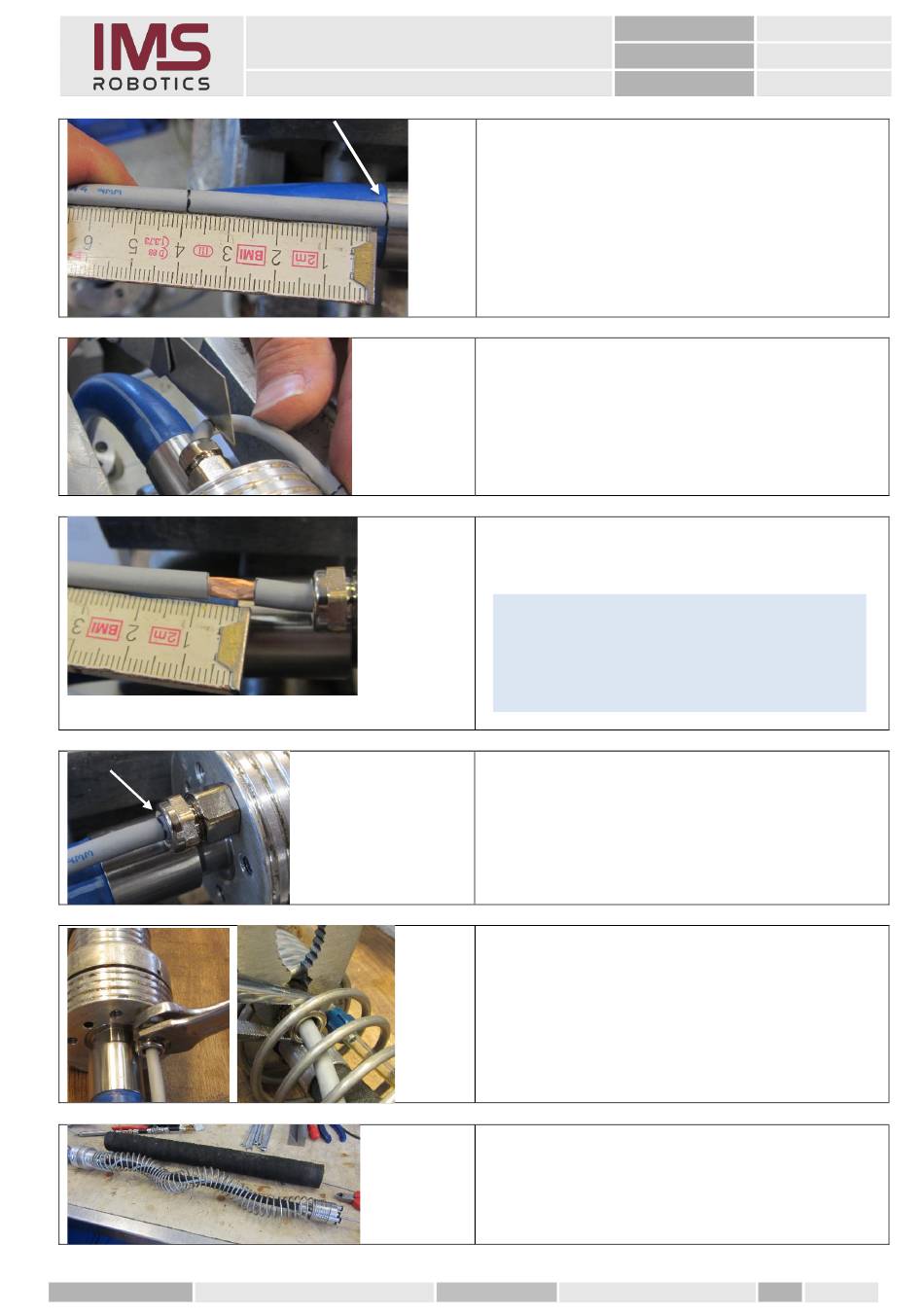

6. Jetzt das Kamerakabel weiter aus dem
Verteiler ziehen und bei 40 mm zum
Verteiler hin noch mal eine Markierung
setzen.
(Bei diesem Arbeitsschritt kann sich der
Abstand der zwei Verteiler wieder
verkürzen).
7. An der Markierung entlang die
Isolierung des Kamerakabels vorsichtig
aufschneiden.
8. Die Isolierung 8-10 mm
auseinanderziehen.
Tipp
Diese offene Stelle sollte genau unter dem
Stickstoffventil liegen und macht den Fluss des
Stickstoffs innerhalb des Kabels möglich.
9. Nun kann das Kabel wieder bis zur
ersten Markierung zurück in den
Axialmuskel geschoben werden.
10. Zum Schluss beide
Kabelverschraubungen fest
verschrauben.
Vor der Montage des Axialmuskels muss das
Kamerakabel auf Stickstoffdichtheit geprüft
werden. Siehe dazu Anleitung
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
71 von 115
