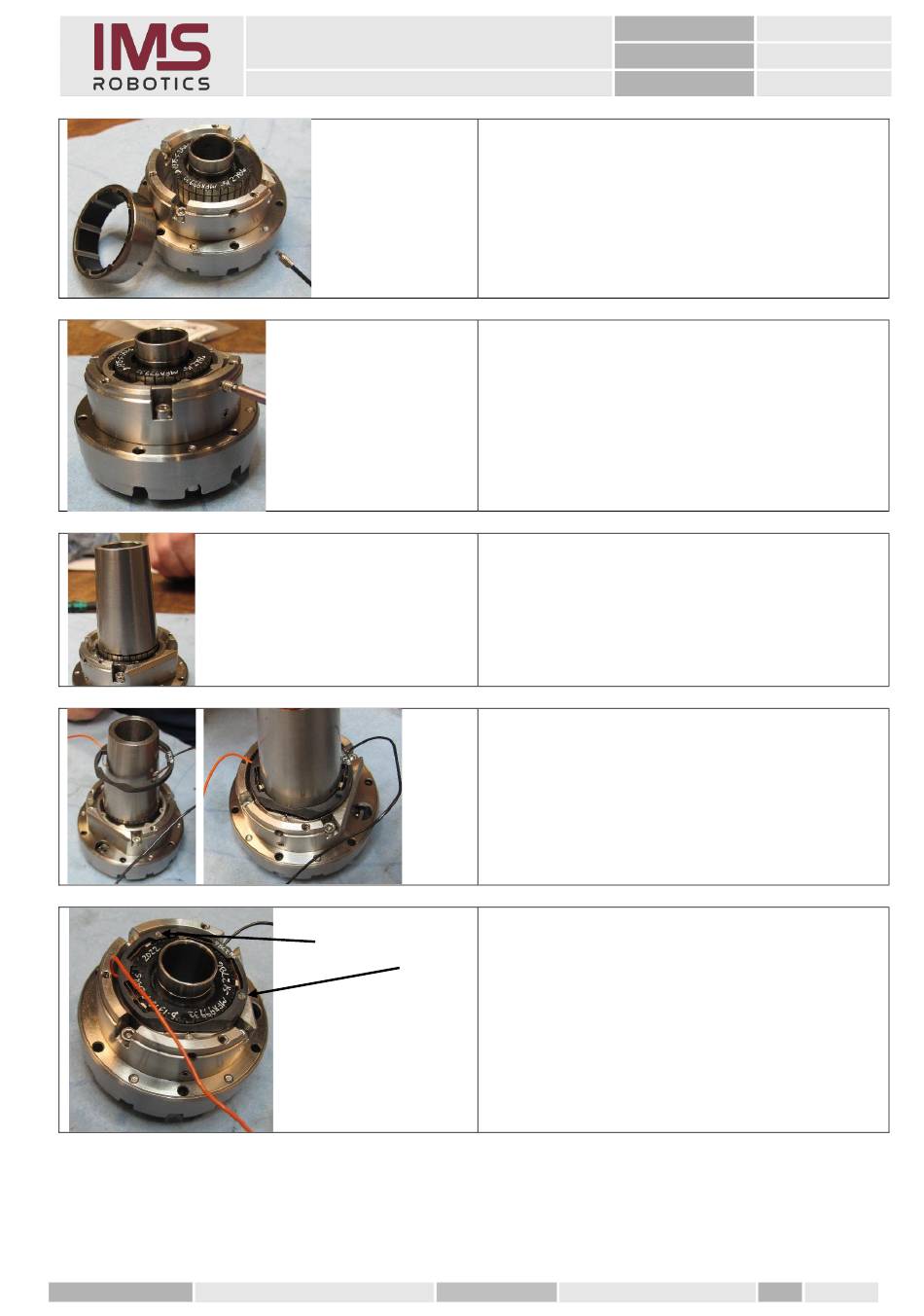

6. Einlegen des Stator Ringes in den
Motoradapter und Fixierung mit einem
speziellen M2,5x6mm Gewindestift.
Dieser muss genau in die Aussparung im
Stator greifen.
Gewindestift mit Loctite „blau"
einschrauben.
7. Nun wird im oberen Gewindeloch ein
M3x5mm Gewindestift mit Loctite
„blau" eingeschraubt und damit der
Stator nach unten gedrückt.
8. Hat er seine richtige Position erreicht
dann den M2,5mm Gewindestift
festziehen.
1. Zur Montage des Bürstenringes den
Hilfskonus auf den Rotor setzen und
genau über seinen Außenkanten
ausrichten.
2. Anschließend den Bürstenring über den
Konus schieben...
... bis er an der richtigen Position ist.
(die Abflachung am Ring muss genau auf
den Niederhalter zeigen)
3. Wenn der Bürstenring richtig passt, die
beiden Schrauben für Bürstenring
einschrauben.
Diese vorher mit Loctite „blau"
benetzen.
