Optische Kontrolle des Kamerakabels und des Fräsluftschlauches auf Knick- bzw. Quetschstellen.
Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement

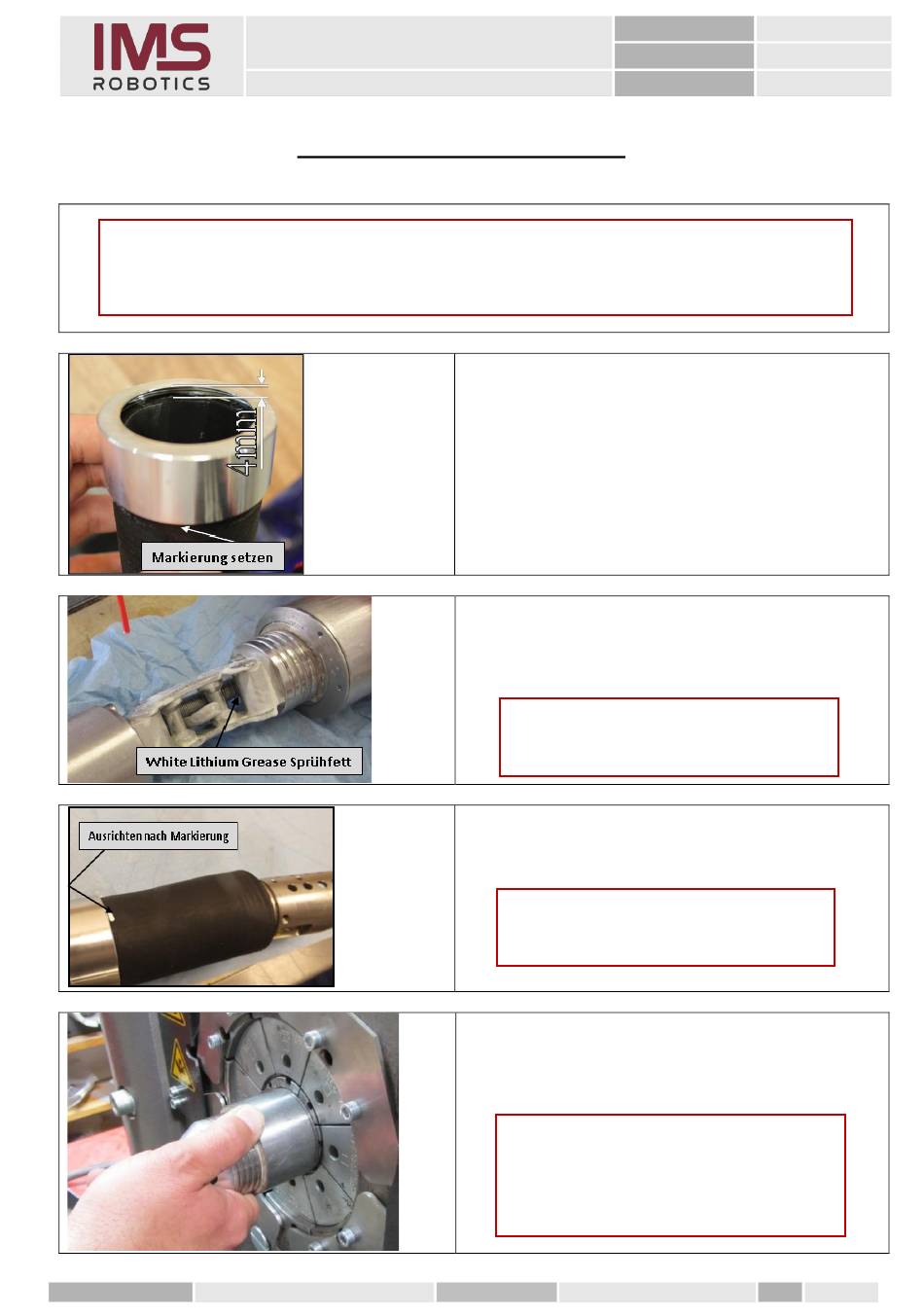

5. Hubblase montieren
Vor Wiedermontage der Hubblase
alle beweglichen Teile auf Verschleiß und festen Sitz Kontrollieren.
Achtung
1. Neue Hubblase auf 98mm zuschneiden.
2. Pressflächen innen und außen entfetten;
bei Verwendung der alten Hubblase auf
Krümmung achten und eventuell um 180°
verdrehen.
3. Pressring positionieren (4 mm Spalt
zwischen Anschlag Pressring und
Hubblase).
4. Position Hubblase markieren.
5. Vor Aufschieben der Hubblase
Zwischenraum mit „White Lithium Grease"
Sprühfett einsprühen.
Kein Sprühfett auf Pressflächen oder
Kameraplatine.
1. Hubblase (045 01 112) vorsichtig aufziehen
und nach Markierung ausrichten.
Beim Aufziehen der Hubblase Federkontakte
der Kameraplatine nicht beschädigen.
2. Hintere Presshülse (045 01 033 kurz)
verpressen
(51,7 mm Pressmaß; 50 mm Pressbacken).
Verpressen der Presshülse in 3 Schritten!
Nach jedem Pressvorgang stückweise
Reparaturinformation „Presshülse" beachten.
Geprüft:
01007 / 00035
Nummer:
RH-11.001.F
Geltungsbereich:
IMS Robotics
Datum:
23.07.2020
Achtung
Achtung
Achtung
weiterdrehen!
Seite:
20 von 115
