Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement
Geprüft:
Nummer:
Geltungsbereich:
Datum:

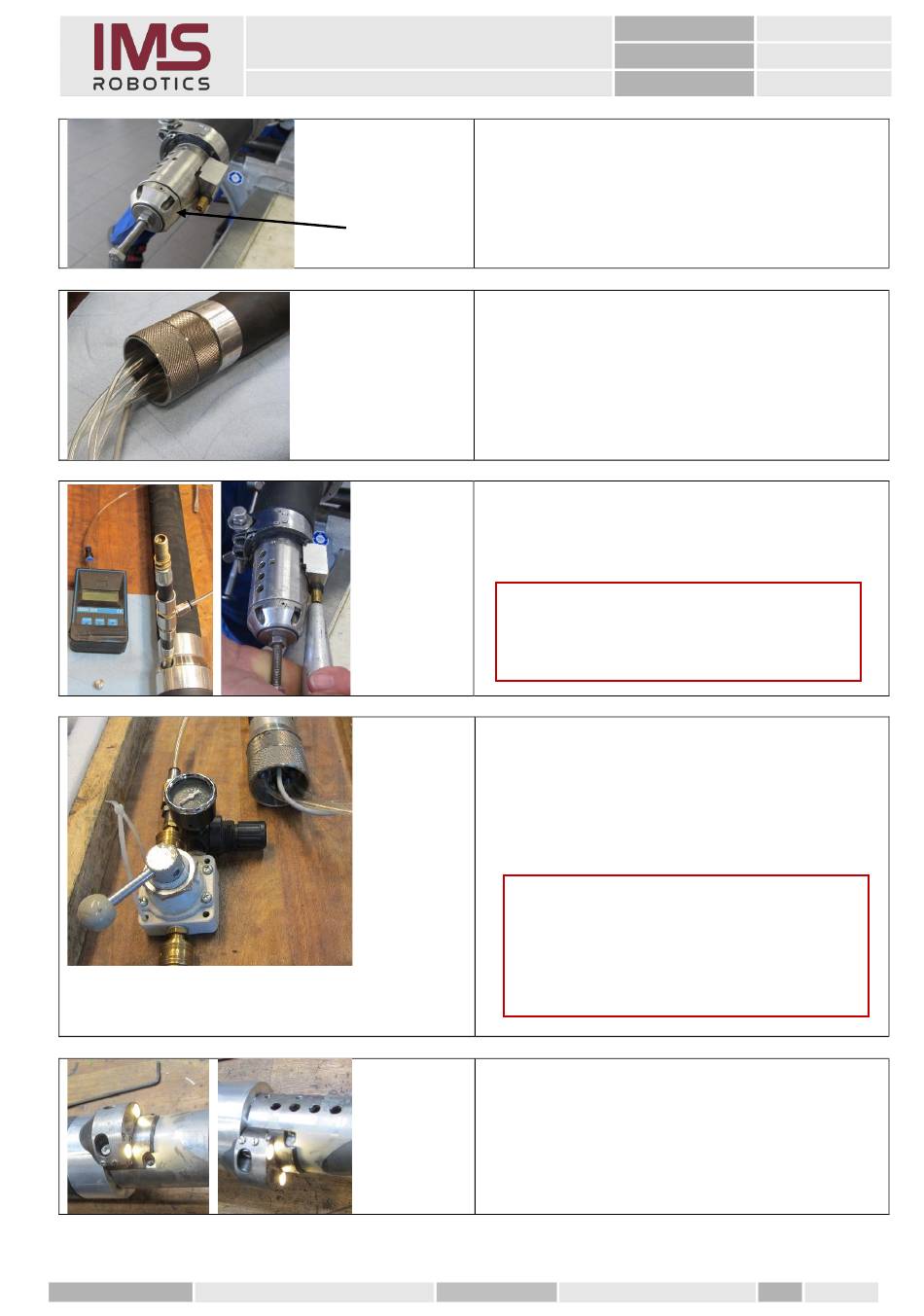

5. Montage des Motorgehäusedammys.
(005 45 121)
6. Adapter vom Prüfkoffer (005 45 300) an
den Verteiler Hinten 2 anschließen.
1. Als ersten Prüfschritt Stickstoff über das
Stickstoffbefüllventil oder über den
Kameradummy ins System geben.
Achtung
Prüfdauer mindestens eine Stunde in der der
Prüfdruck von max. 1,5 bar gehalten werden
muss.
2. Druckluftverbindungen auf Dichtheit
prüfen.
Über die PU- Schläuche des Prüfkoffers
Druck auf die Hubblase und
anschließend auf den Luftmotor geben.
Prüfdruck 6 bar.
Achtung
Bei der Druckluftprüfung das Manometer des
Stickstoffprüfadapters vom
Verbindungsschlauch abziehen und Schlauch
ins Wasser halten. Es dürfen keine Bläschen
erscheinen.
3. Elektrische Verbindungen bzw.
Funktionen testen.
Kamerabild und Funktion der LED's über
Prüfkoffer testen.
Funktion Drehantrieb testen.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
80 von 115
