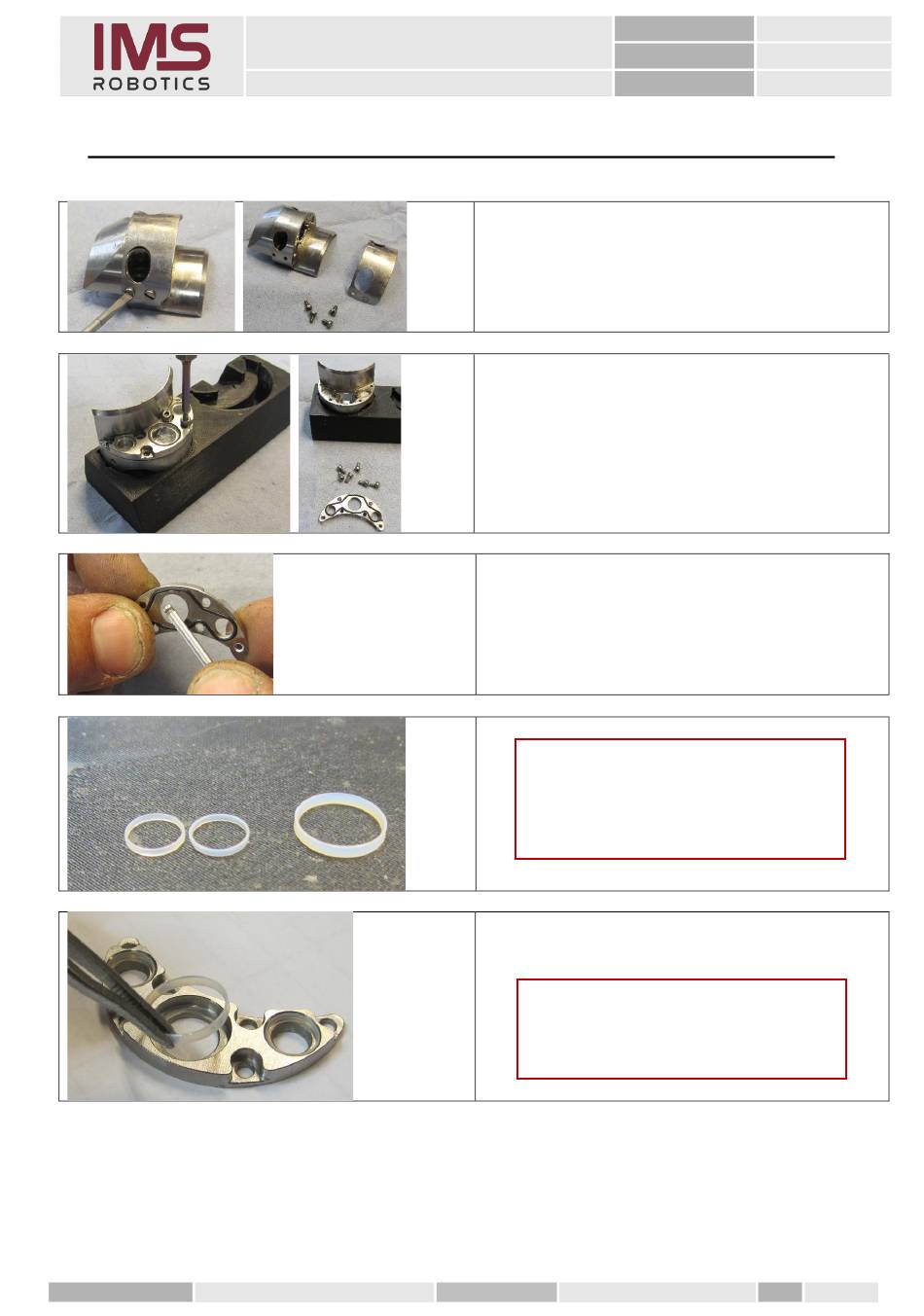

22. Saphirglasscheiben in Frontabdeckung tauschen
Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement
Geprüft:
Nummer:
Geltungsbereich:
Datum:
1. Demontage Schutzblech
Vier- mal M2 x 4 Schlitzschrauben aus
Kameragehäuse drehen.
2. Frontabdeckung entfernen
Sechs- mal M2 x 4
Innensechskantschrauben lösen.
3. Saphirglas mit geeignetem Werkzeug
aus Frontabdeckung herausdrücken.
(z.B. Imbusschlüssel)
Achtung
Die Dichtungen sind leicht konisch und
müssen mit der dickeren Seite nach unten
in die Frontabdeckung eingelegt werden.
4. Einlegen der Dichtungen.
Achtung
Die Dichtflächen in der Abdeckung müssen
absolut sauber und frei von Kerben,
Kratzern oder anderen Unebenheiten sein.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
76 von 115
