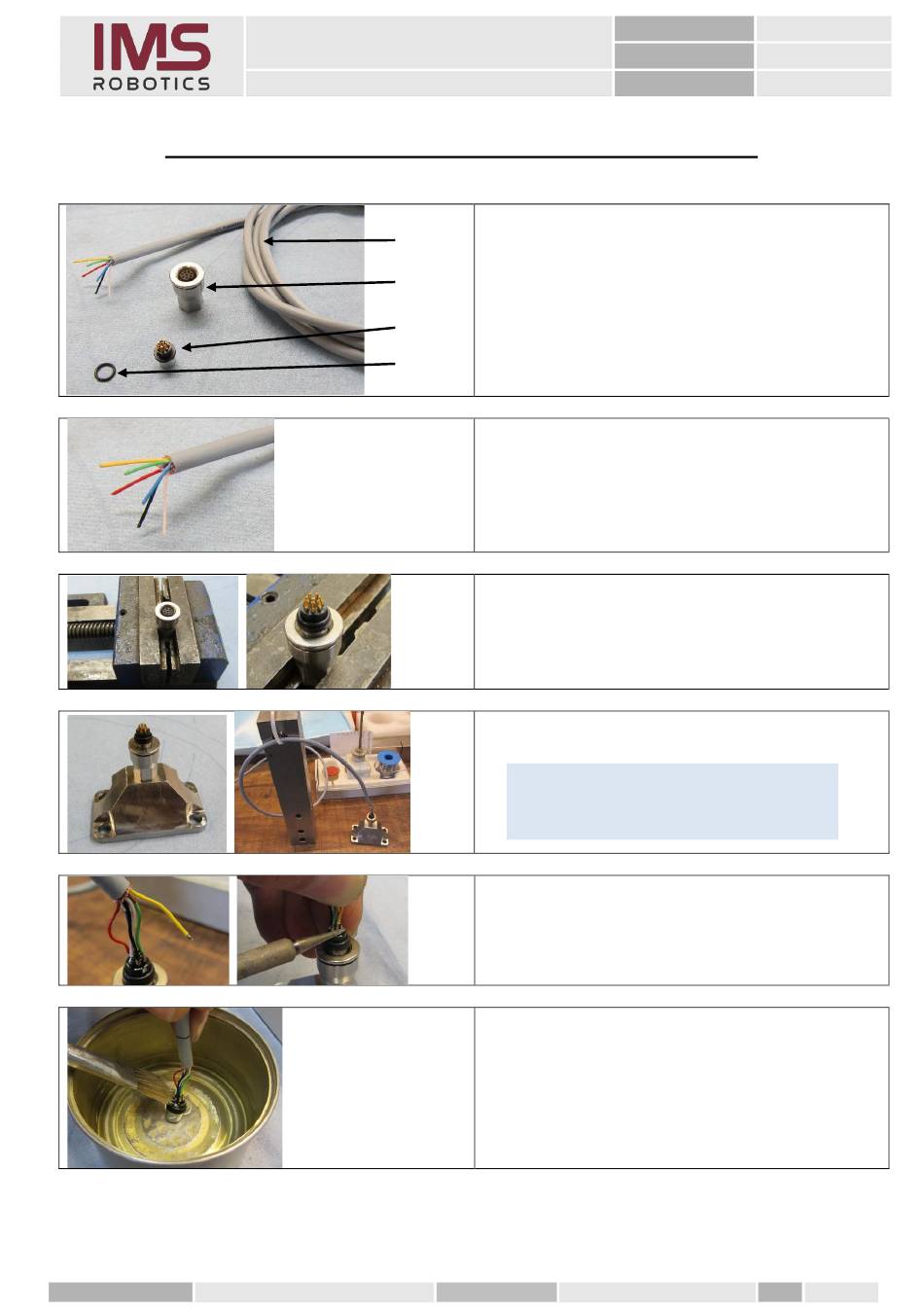

19. Verlöten des 8- poligen Kabelsteckers
Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement
Benötigte Materialien mit den Artikelnummern
1
2
3
4
Oder andere geeignete Hilfsmittel verwenden.
Geprüft:
Nummer:
Geltungsbereich:
Datum:
1. 10- adriges Kabel 10x0,14 mm
PURtronic-D Highflex
2. Löthilfe für Stecker
3. Kabelstecker 8- polig
4. O-Ring für Stecker (gehört zum Stecker)
1. Kabel ca. 15 mm abisolieren
2. Laut Schaltplan nicht benötigte Litzen
abschneiden.
3. Litzen ca. 3 mm abisolieren, verdrillen
und verzinnen.
1. Löthilfe in einen Schraubstock spannen.
2. Den Kabelstecker in die Löthilfe stecken.
Tipp
Als günstig hat sich eine „stehende"
Verlötung erwiesen.
1. Verzinnte Enden der Litzen auf ca. 2mm
kürzen und nach aktuellem Schaltplan an
Kabelstecker löten.
2. Reinigen des fertig verlöteten
Kabelsteckers mit Spiritus, um das
überschüssige Flussmittel zu entfernen.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
(045 01 073)
(005 45 011)
(045 02 014)
Seite:
64 von 115
