Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement

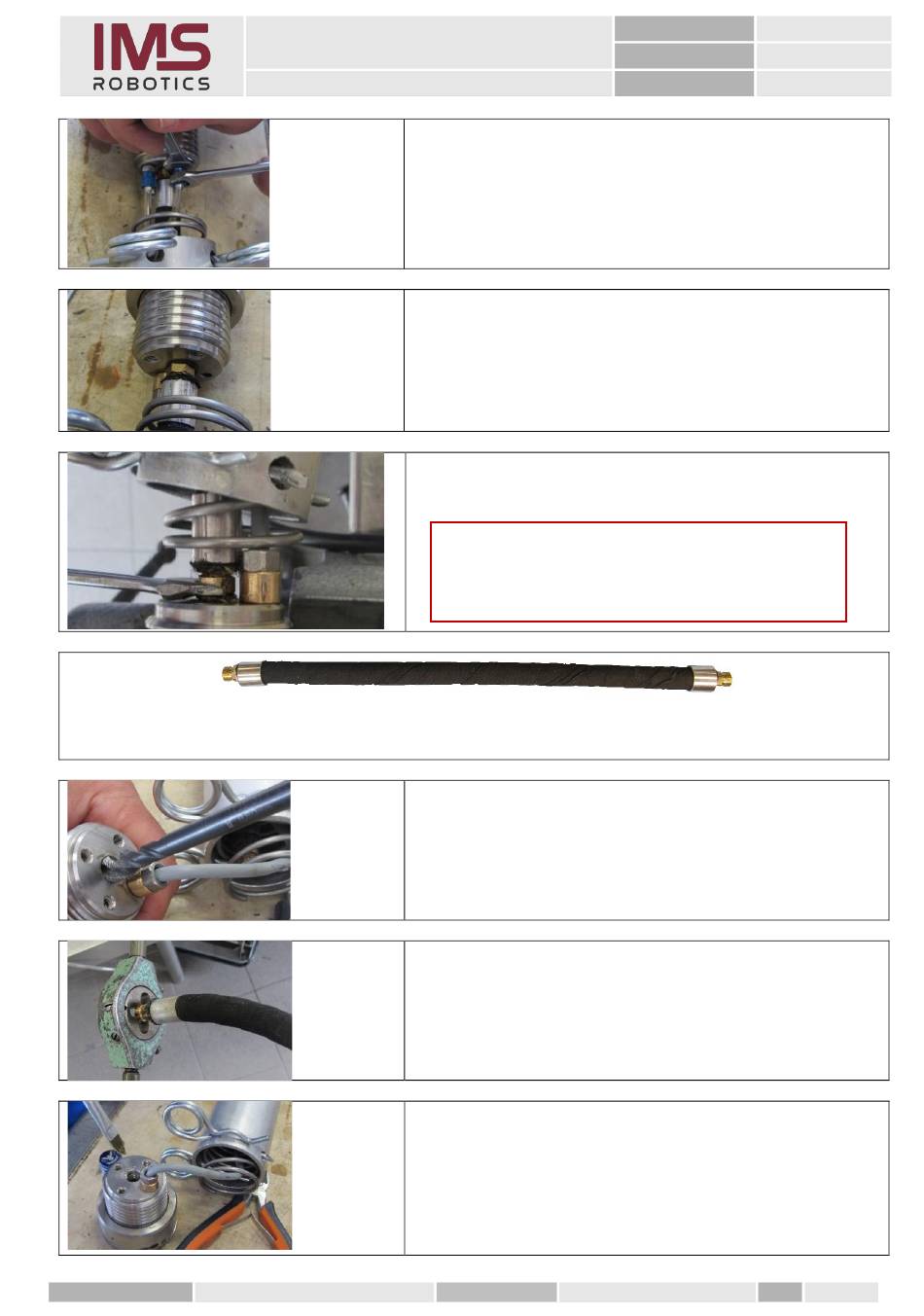

Vorgefertigten Axialschlauch montieren.
Fertigung Axialschlauch siehe Anleitung „Axialschlauch verpressen"
1. 4x Schnellverschraubungen lösen und PU-Schläuche
abziehen.
Diese Schläuche werden in jedem Fall durch neue
ersetzt.
2. Unterteile der Schnellverschraubung aus den
Verteilern schrauben, um die Demontage des
Axialschlauches zu erleichtern.
3. Axialschlauch aus beiden Verteilern schrauben und
aus Axialfeder ziehen.
„Verteiler Hinten" und „Verteiler Vorn" sind jetzt nur
noch mit dem Kabel für Motor und Kamera verbunden.
Gefahr der Beschädigung.
1. Innengewinde G 1/8" an beiden Verteilern
nachschneiden. Kleberreste entfernen und mit
Pressluft ausblasen und mit Waschbenzin entfetten.
2. Sollte der demontierte Axialschlauch
wiederverwendet werden, müssen auch die
Gewindetüllen nachgeschnitten und gesäubert
werden.
3. Anschließend das gesäuberte Gewinde mit
Aktivierungsflüssigkeit Loctite 7649 bestreichen und
etwas Loctite 574 „orange" darauf verteilen.
Geprüft:
01007 / 00035
Nummer:
RH-11.001.F
Geltungsbereich:
IMS Robotics
Datum:
23.07.2020
Achtung
Seite:
38 von 115
