Micro S light plus Fräsantrieb
Dokumentenmanagement
Geprüft:
Nummer:
Geltungsbereich:
Datum:

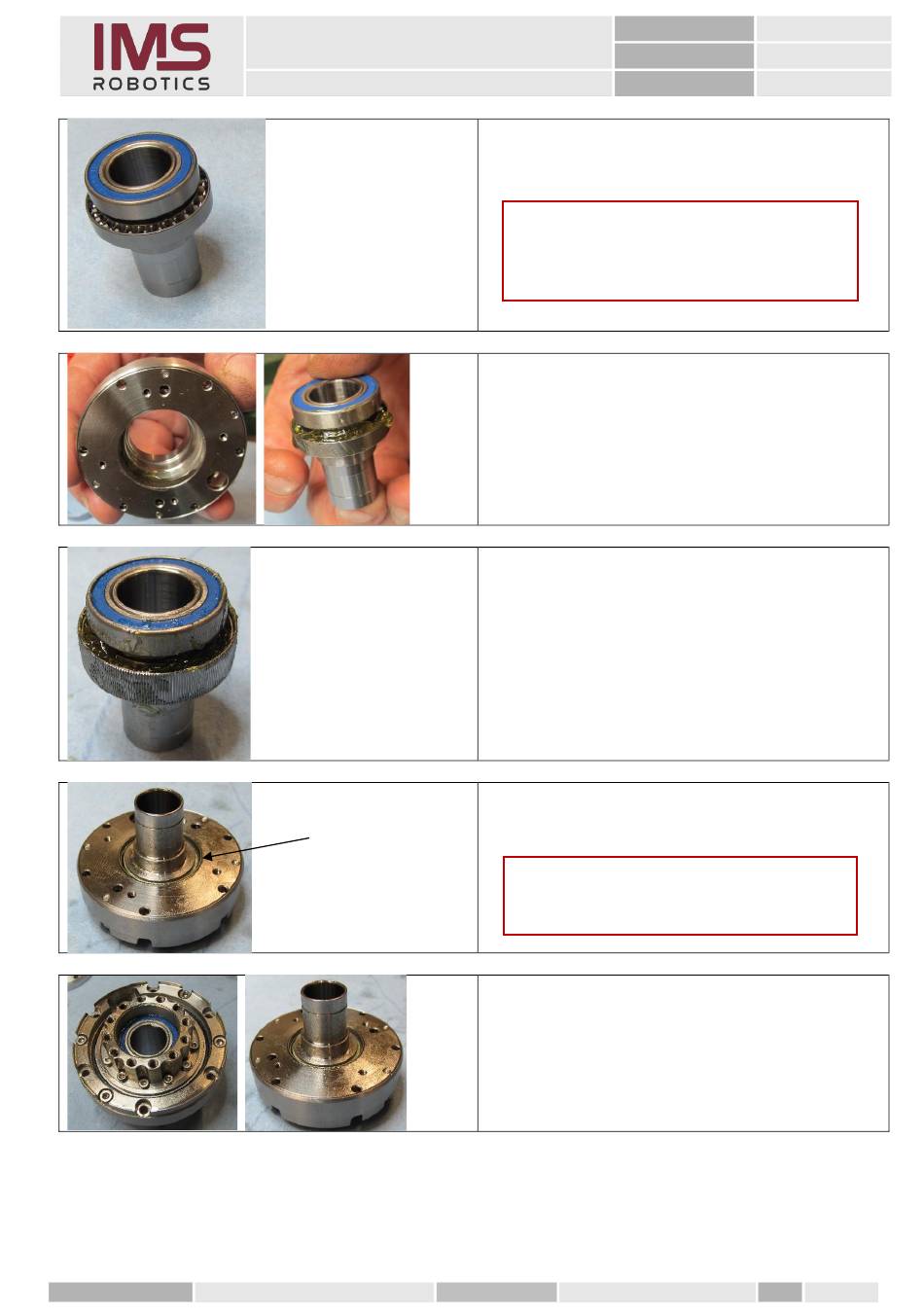

1. Aufschieben des Rillenkugellager auf die
Getriebeachse.
Achtung
Kugellager muss gleichmäßig und bis zum
Anschlag auf die Achse gedrückt werden.
Kein Verkannten!
2. Rillen der Getriebeteile und Kugellager
der Getriebeachse ordentlich mit
Spezialfett „SK2" einfetten.
3. Rillenring über das Kugellager der
Getriebeachse schieben.
4. Die so vorbereitete Achse in den
Getriebeadapter stecken.
Achtung
Der Rillenring muss bündig mit dem
Getriebedeckel übereinstimmen.
Vorder- und Rückansicht des fertigen
Getriebeteils
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
60 von 115
