Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement
Montagehilfsmittel zur exakten Ausrichtung des 8pol.
Geprüft:
Nummer:
Geltungsbereich:
Datum:

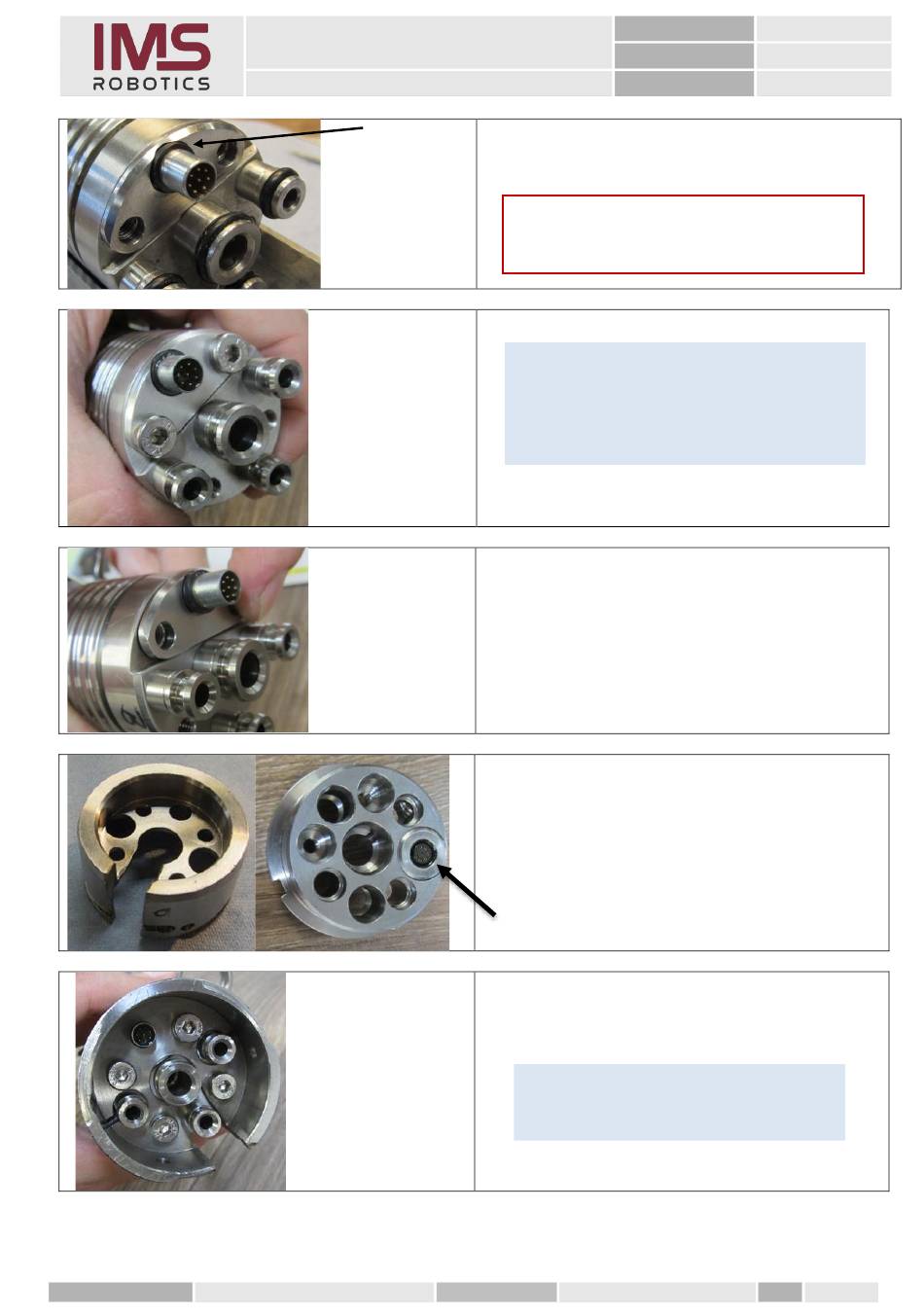

5. Nun den Kabelstecker in den Adapter
schieben.
Achtung
Darauf achten das die Führung im Stecker zur
Mitte des Verteilers zeigt.
Tipp
Damit der Adapter seine richtige Position
findet und der O-Ring ordentlich abdichtet,
kann der Adapter einmal festgeschraubt
werden.
6. Schrauben wieder lösen
Steckers
•
Montagehilfe 1 „Verteiler Hinten"
•
Montagehilfe 2 „Deckel für Montagehilfe
Verteiler Hinten"
(mit eingebauter 8pol. Buchse)
7. Montagehilfe „Verteiler Hinten" an den
Verteiler montieren.
Tipp
Schrauben nur leicht anziehen damit sich
der Kabelstecker noch bewegen lässt.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
68 von 115
