12
Bedienkonsole
12.1
Funktionsbeschreibung
Die Wärmepumpe hat ein eingebautes Steuersystem, das zur automatischen Berechnung des Wärmebedarfs in
dem Haus, in dem die Wärmepumpe installiert ist, verwendet wird und das dafür sorgt, dass die erforderliche
Wärmemenge erzeugt und bei Bedarf abgegeben wird. Zur Berechnung des Wärmebedarfs müssen viele ver-
schiedene Werte (Parameter) berücksichtigt werden.
Bei Installation und Service werden mithilfe der Bedienkonsole die gemäß den Erfordernissen des Gebäudes
einzustellenden und zu verändernden Werte eingegeben. Die Bedienkonsole ist in das Frontblech der
Wärmepumpe integriert und besteht aus einem Display, einer Tasteneinheit und einem Indikator. Auf dem
Display wird ein einfaches Menüsystem verwendet, mit dessen Hilfe zu den erwünschten Einstellungen und
Werten navigiert werden kann. Während des Betriebs zeigt das Display die Einstellung des Werts für RAUM und
den Status der Wärmepumpe an.
Tasteneinheit
Indikator
Das Steuersystem wird über ein benutzerfreundliches Menüsystem bedient, das auf dem Display angezeigt
wird. Mit den vier Navigationssymbolen der Tasteneinheit wechseln Sie zwischen den verschiedenen Menüs
und erhöhen oder verringern die eingestellten Werte:
Das Menü INFORMATION wird durch Drücken auf die Links- oder die Rechts-Pfeiltaste geöffnet. Das Menü
INFORMATION hat einige Untermenüs, die im Abschnitt 13 Informationen zu den Menüs beschrieben werden.
Bei der Installation und einer Wartung wird ein verstecktes Menü, SERVICE, verwendet. Dieses Menü lässt
sich öffnen, indem die Links-Pfeiltaste fünf Sekunden lang gedrückt wird. Das Menü SERVICE hat einige
Untermenüs, die im Abschnitt 13 Informationen zu den Menüs beschrieben werden.
Die Menüs INFORMATION und SERVICE sind für zwei Benutzertypen gedacht: Endkunden und Installateure.
Weil die Endkunden über das Menü INFORMATION nur eine eingeschränkte Anzahl an Einstellungen vorneh-
men dürfen, während Installateure viele Einstellungen im Steuersystem vornehmen können müssen, ist das
Menü SERVICE für den Endkunden versteckt.
INFORMATION
Abbildung 28: Die Menüs sind über verschiedene Tastenkombinationen zu erreichen.
RAUM
Display
KEIN WÄRMEBEDARF
BETRIEB AUTO

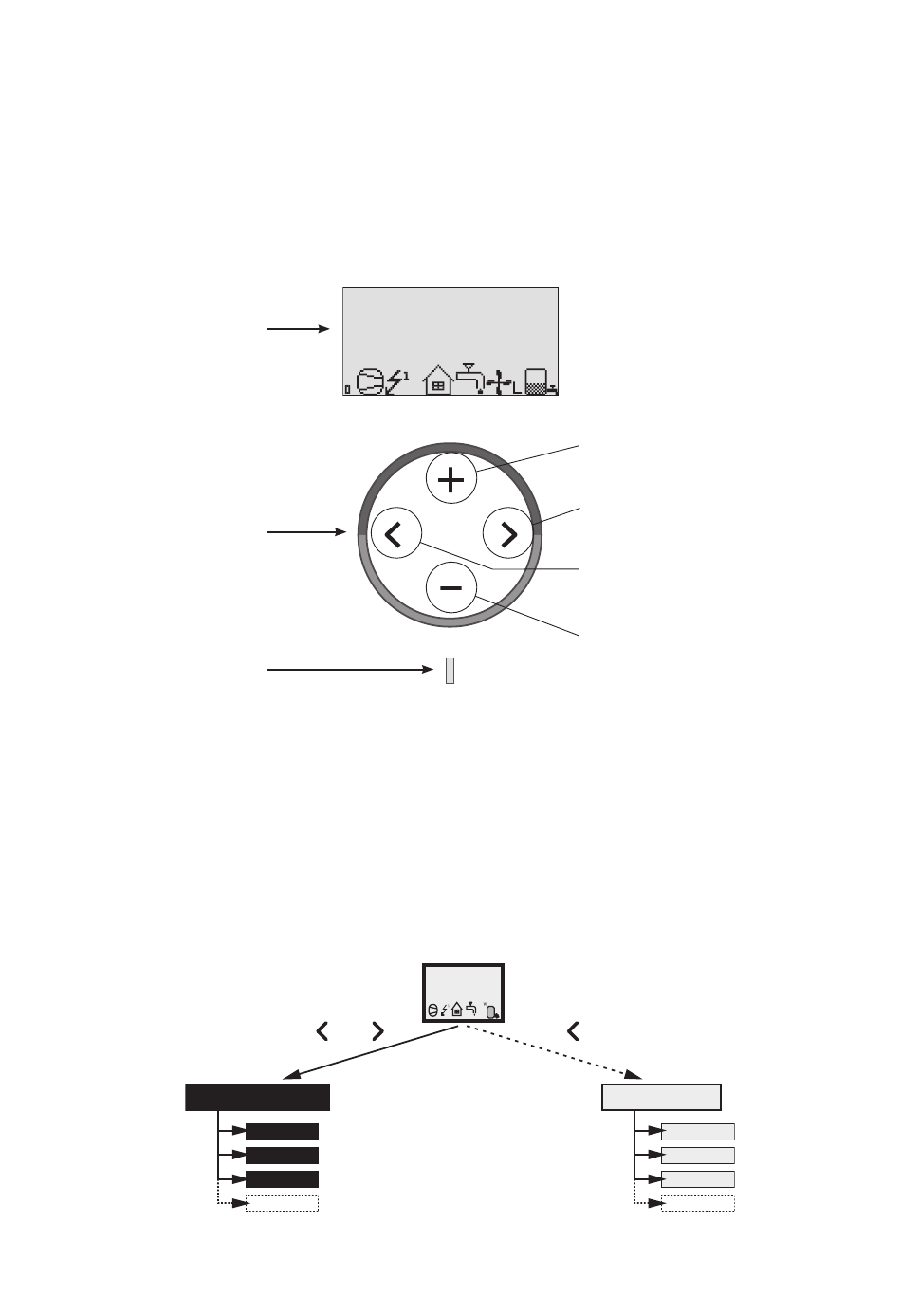

Abbildung 27: Display, Tasteneinheit und Indikator.
oder
20 °C
(Die Symbole des Displays sind nur
(20 °C)
beispielhaft dargestellt. Es können nicht
alle Symbole gleichzeitig angezeigt
werden.)
Das Pluszeichen wird verwendet, um einen
Schritt nach oben zu gehen oder den Wert zu
vergrößern.
Der Rechtspfeil wird verwendet, um einen
Wert oder ein Menü zu wählen.
Mit dem Linkspfeil wird eine Wahl abgebro-
chen oder aus dem Menü gegangen
Das Minuszeichen wird verwendet, um einen
Schritt nach unten zu gehen oder den Wert zu
verringern.
5 Sekunden
gedrückt halten
VMBMH203
SERVICE
