ENTEIS.KURVE
Um eine Enteisung des Außenteils zu starten, führt das Steuersystem eine Berechnung mithilfe der Temperatur
des zurückfließenden Kältemittels und der Außentemperatur durch.
Die Berechnung erfolgt mithilfe einer linearen Enteisungskurve, die so eingestellt werden kann, dass
Wärmepumpe und Außenteil so optimal wie möglich arbeiten. Die Änderung der Einstellung erfolgt dabei mit
drei unterschiedlichen Werten: ENTEIS.KURVE 0, ENTEIS.KURVE -16 und AUSSEN STOPP. Die Enteisung startet,
wenn die Temperatur des zurückfließenden Kältemittels den eingestellten Grenzwert der Enteisungskurve bei
einer Außentemperatur irgendwo auf der Enteisungskurve erreicht.
Die beiden hauptsächlich zu ändernden Parameter sind ENTEIS.KURVE 0 und ENTEIS.KURVE -16. Die Zahlen
hinter ENTEIS.KURVE geben an, für welche Außentemperatur die Einstellung vorgenommen wird. D. h., dass
der Wert von ENTEIS.KURVE 0 bei 0 °C und der Wert von ENTEIS.KURVE -16 für -16 °C gilt. Der Wert -16 für
ENTEIS.KURVE -16 ist der für AUSSEN STOPP eingestellte Wert, sodass die Zahl hinter ENTEIS.KURVE geändert
wird, wenn der Wert für AUSSEN STOPP geändert wurde.
Die Werkseinstellung für AUSSEN STOPP ist -16 °C. Bei dieser Außentemperatur wird der Betrieb des
Kompressors gestoppt und die Zusatzheizung übernimmt den Betrieb. Der Wert für AUSSEN STOPP muss nur
sehr selten geändert werden. Tests und reale Betriebszustände haben gezeigt, dass -16 °C als Stopptemperatur
ausgezeichnet funktioniert. Im Text und in der folgenden Abbildung wird der Wert -16 °C für AUSSEN STOPP
verwendet.
Auf dem Display werden die Werte für ENTEIS.KURVE 0 und ENTEIS.KURVE -16 grafisch angezeigt.
Eingestellter Wert für
ENTEIS.KURVE -16

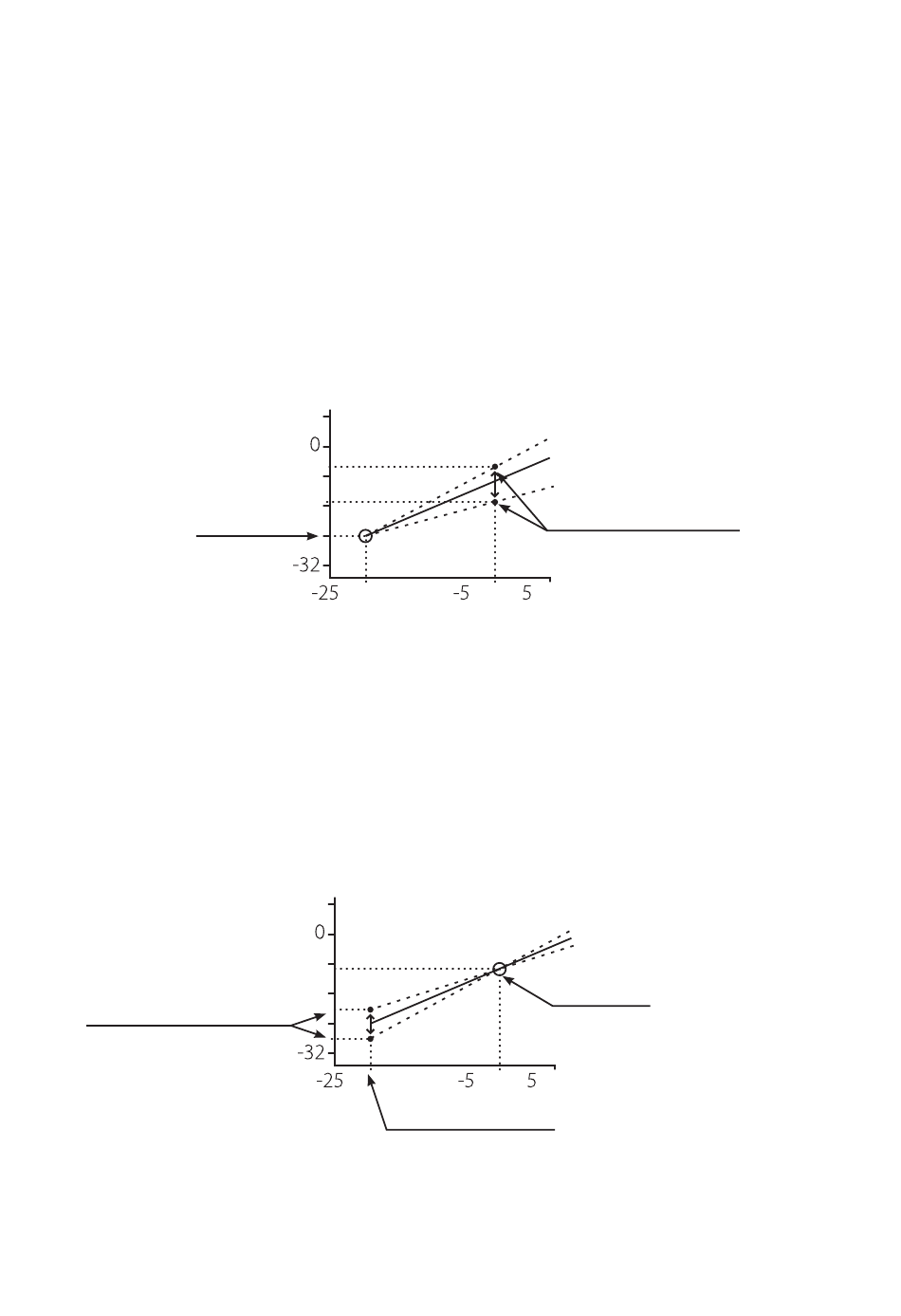

Abbildung 25: Der Graf, der den Wert für ENTEIS.KURVE 0 anzeigt, kann geändert werden.
Der einzustellende Wert für AUSSEN STOPP bedeutet, dass der Kompressor nicht weiter für den Heizbetrieb
oder die Warmwasserbereitung verwendet wird, wenn die Außentemperatur kleiner oder gleich wie der Wert
ist. Heizbetrieb und Warmwasserbereitung erfolgen dann nur noch mithilfe der Zusatzheizung.
Der Wert für ENTEIS.KURVE 0 ist die Temperatur, die das zurückfließende Kältemittel erreichen darf, wenn eine
Enteisung bei einer Außentemperatur von 0 °C starten soll.
Entsprechend ist der für ENTEIS.KURVE -16 eingestellte Wert die Temperatur, die das zurückfließende
Kältemittel erreichen darf, wenn eine Enteisung bei der in AUSSEN STOPP eingestellten Temperatur starten soll.
Die Einstellung für ENTEIS.KURVE -16 bedeutet, dass der Wert für AUSSEN STOPP (-16 °C) um zwischen 1 und 5
Grad verringert wird. Dies bestimmt also in diesem Fall, wie viel niedriger die Temperatur des zurückfließenden
Kältemittels als -16 °C sein darf.
Das einstellbare Intervall für ENTEIS.
KURVE -16 ist 1°C bis 5 °C niedriger
als AUSSEN STOPP
Abbildung 26: Der Graf, der den Wert für ENTEIS.KURVE -16 anzeigt, kann geändert werden.
Diese drei Einstellungen bilden zusammen die Enteisungskurve und alle drei Werte beeinflussen, wann eine
Enteisung gestartet wird, auch wenn in der Regel nur ENTEIS.KURVE 0 und ENTEIS.KURVE -16 geändert werden.
28 – Service
Temperatur, einlaufende
Kälteträgerleitung
-10
Temperatur, einlaufende
Kälteträgerleitung
-10
-10
-10
Eingestellter Wert für AUSSEN STOPP. -16 °C
VMBMH203
Das einstellbare Intervall für ENTEIS.KURVE
0 ist eine Kälteträgertemperatur zwischen
-5 °C und -15 °C bei einer Außentemperatur
von 0 °C.
Außentemperatur
Eingestellter Wert für
ENTEIS.KURVE 0
Außentemperatur
