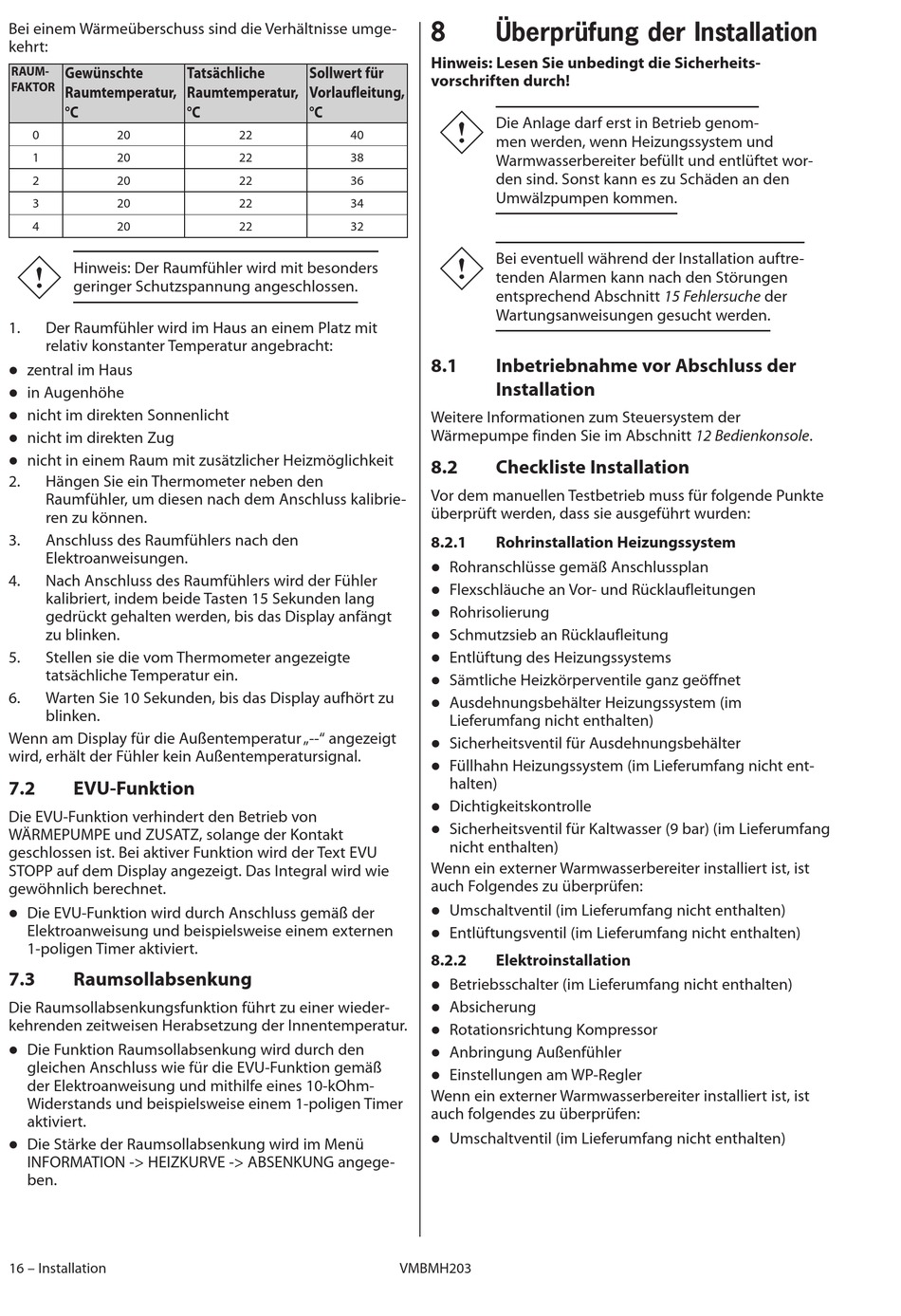

Bei einem Wärmeüberschuss sind die Verhältnisse umge-
kehrt:
Gewünschte
RAUM-
FAKTOR
Raumtemperatur,
°C
0
20
1
20
2
20
3
20
4
20
D B
BB
Hinweis: Der Raumfühler wird mit besonders
geringer Schutzspannung angeschlossen.
1.
Der Raumfühler wird im Haus an einem Platz mit
relativ konstanter Temperatur angebracht:
zentral im Haus
z z
z z
in Augenhöhe
z z
z z
nicht im direkten Sonnenlicht
z z
z z
nicht im direkten Zug
z z
z z
nicht in einem Raum mit zusätzlicher Heizmöglichkeit
z z
z z
2.
Hängen Sie ein Thermometer neben den
Raumfühler, um diesen nach dem Anschluss kalibrie-
ren zu können.
3.
Anschluss des Raumfühlers nach den
Elektroanweisungen.
4.
Nach Anschluss des Raumfühlers wird der Fühler
kalibriert, indem beide Tasten 15 Sekunden lang
gedrückt gehalten werden, bis das Display anfängt
zu blinken.
5.
Stellen sie die vom Thermometer angezeigte
tatsächliche Temperatur ein.
6.
Warten Sie 10 Sekunden, bis das Display aufhört zu
blinken.
Wenn am Display für die Außentemperatur „--" angezeigt
wird, erhält der Fühler kein Außentemperatursignal.
7.2
EVU-Funktion
Die EVU-Funktion verhindert den Betrieb von
WÄRMEPUMPE und ZUSATZ, solange der Kontakt
geschlossen ist. Bei aktiver Funktion wird der Text EVU
STOPP auf dem Display angezeigt. Das Integral wird wie
gewöhnlich berechnet.
Die EVU-Funktion wird durch Anschluss gemäß der
z z
z z
Elektroanweisung und beispielsweise einem externen
1-poligen Timer aktiviert.
7.3
Raumsollabsenkung
Die Raumsollabsenkungsfunktion führt zu einer wieder-
kehrenden zeitweisen Herabsetzung der Innentemperatur.
Die Funktion Raumsollabsenkung wird durch den
z z
z z
gleichen Anschluss wie für die EVU-Funktion gemäß
der Elektroanweisung und mithilfe eines 10-kOhm-
Widerstands und beispielsweise einem 1-poligen Timer
aktiviert.
Die Stärke der Raumsollabsenkung wird im Menü
z z
z z
INFORMATION -> HEIZKURVE -> ABSENKUNG angege-
ben.
16 – Installation
Tatsächliche
Sollwert für
Raumtemperatur,
Vorlauf l eitung,
°C
°C
22
40
22
38
22
36
22
34
22
32
8
Überprüfung der Installation
Hinweis: Lesen Sie unbedingt die Sicherheits-
vorschriften durch!
D B
BB
Die Anlage darf erst in Betrieb genom-
men werden, wenn Heizungssystem und
Warmwasserbereiter befüllt und entlüftet wor-
den sind. Sonst kann es zu Schäden an den
Umwälzpumpen kommen.
D B
BB
Bei eventuell während der Installation auftre-
tenden Alarmen kann nach den Störungen
entsprechend Abschnitt 15 Fehlersuche der
Wartungsanweisungen gesucht werden.
8.1
Inbetriebnahme vor Abschluss der
Installation
Weitere Informationen zum Steuersystem der
Wärmepumpe finden Sie im Abschnitt 12 Bedienkonsole.
8.2
Checkliste Installation
Vor dem manuellen Testbetrieb muss für folgende Punkte
überprüft werden, dass sie ausgeführt wurden:
8.2.1
Rohrinstallation Heizungssystem
Rohranschlüsse gemäß Anschlussplan
z z
z z
Flexschläuche an Vor- und Rücklaufleitungen
z z
z z
Rohrisolierung
z z
z z
Schmutzsieb an Rücklaufleitung
z z
z z
Entlüftung des Heizungssystems
z z
z z
Sämtliche Heizkörperventile ganz geöffnet
z z
z z
Ausdehnungsbehälter Heizungssystem (im
z z
z z
Lieferumfang nicht enthalten)
Sicherheitsventil für Ausdehnungsbehälter
z z
z z
Füllhahn Heizungssystem (im Lieferumfang nicht ent-
z z
z z
halten)
Dichtigkeitskontrolle
z z
z z
Sicherheitsventil für Kaltwasser (9 bar) (im Lieferumfang
z z
z z
nicht enthalten)
Wenn ein externer Warmwasserbereiter installiert ist, ist
auch Folgendes zu überprüfen:
Umschaltventil (im Lieferumfang nicht enthalten)
z z
z z
Entlüftungsventil (im Lieferumfang nicht enthalten)
z z
z z
8.2.2
Elektroinstallation
Betriebsschalter (im Lieferumfang nicht enthalten)
z z
z z
Absicherung
z z
z z
Rotationsrichtung Kompressor
z z
z z
Anbringung Außenfühler
z z
z z
Einstellungen am WP-Regler
z z
z z
Wenn ein externer Warmwasserbereiter installiert ist, ist
auch folgendes zu überprüfen:
Umschaltventil (im Lieferumfang nicht enthalten)
z z
z z
