Der Integralwert gibt die Fläche unter der Zeitachse an und wird in Grad-Minuten angegeben. In der unten
stehenden Abbildung sind die Werkseinstellungen für die Integralwerte der Wärmepumpe dargestellt. Wenn
der Integralwert den für INTEGRAL A1 eingestellten Wert erreicht hat, startet der Kompressor, und wenn der
Integralwert nicht absinkt, sondern weiter ansteigt, startet die Zusatzheizung, sobald der Integralwert den für
INTEGRAL A1+A2 eingestellten Wert erreicht hat.
Integral
Wärmeüberschuss
(Wärmebedarf)
Start des
Kompressors (A1)
Start der
Zusatzheizung
(A1+A2)
Kein Betrieb

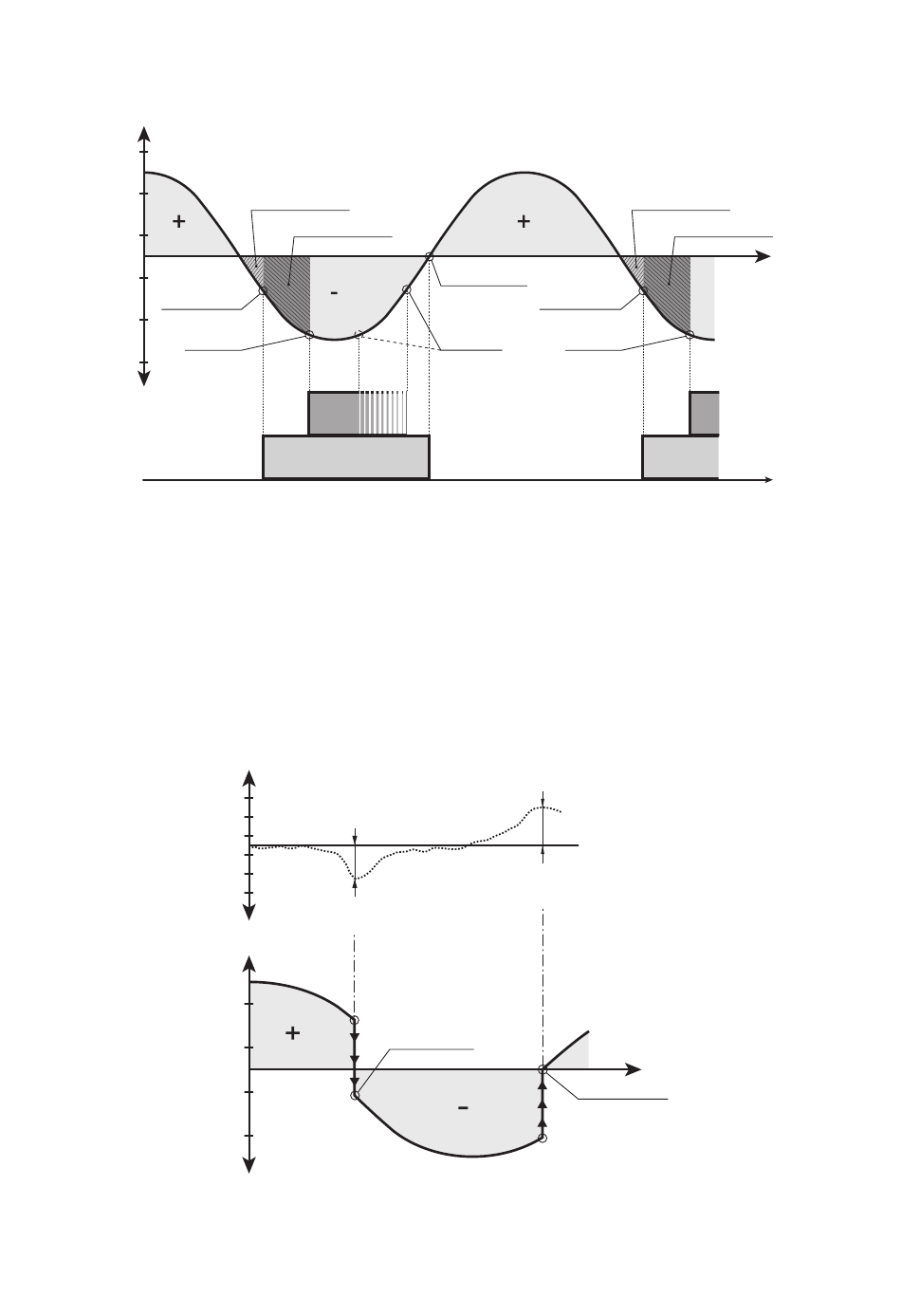

Abbildung 23: Start und Stopp des Wärmepumpenbetriebs in Abhängigkeit vom Integralwert.
Der Integralwert wird während eines Heizstopps nicht weiter ermittelt. Die Ermittlung des Integralwerts
wird erst zwei Minuten nach abgeschlossener Warmwasserbereitung wieder aufgenommen, damit das
Heizungssystem genügend Zeit hat, die Temperatur wieder zu stabilisieren.
11.5.8 HYSTERESE
Damit die Wärmepumpe bei schnellen Änderungen des Wärmebedarfs vorzeitig gestartet werden
kann, gibt es den Wert HYSTERESE. Dieser Wert kontrolliert den Unterschied zwischen der tatsächlichen
Vorlauftemperatur T1 und der berechneten Vorlauftemperatur T2. Sobald der Unterschied größer gleich
dem für HYSTERESE (x) eingestellten Wert ist, es also zu einem Heizbedarf kommt, oder wenn der Heizbedarf
schneller abgebaut wird, als die übliche Integralberechnung ergeben hat, wird der Integralwert zwangsweise
auf den Startwert INTEGRAL A1 oder auf den Stoppwert 0 °min verschoben.
VORL.TEMP.
INTEGRAL
Abbildung 24: Voraussetzungen für die Zwangsverschiebung des Integralwerts durch den Wert HYSTERESE.
INTEGRAL A1
INTEGRAL A2
Wärmemangel
Zusatzheizung
Kompressor
HYSTERESE
(∆t) ≥ x
Start des Kompressors
(-60)
VMBMH203
Wärmeüberschuss
Stopp des
Kompressors (≥0)
Start des
Kompressors (A1)
Start der
Stopp der
Zusatzheizung
Zusatzheizung
(zuletzt bei A1)
(A1+A2)
Kein Betrieb
t
1
t
2
HYSTERESE
(∆t) ≥ x
Stopp des
Kompressors (0)
INTEGRAL A1
INTEGRAL A2
Zeit
Zusatzheizung
Kompressor
Wärmepumpenbetrieb
ZEIT
