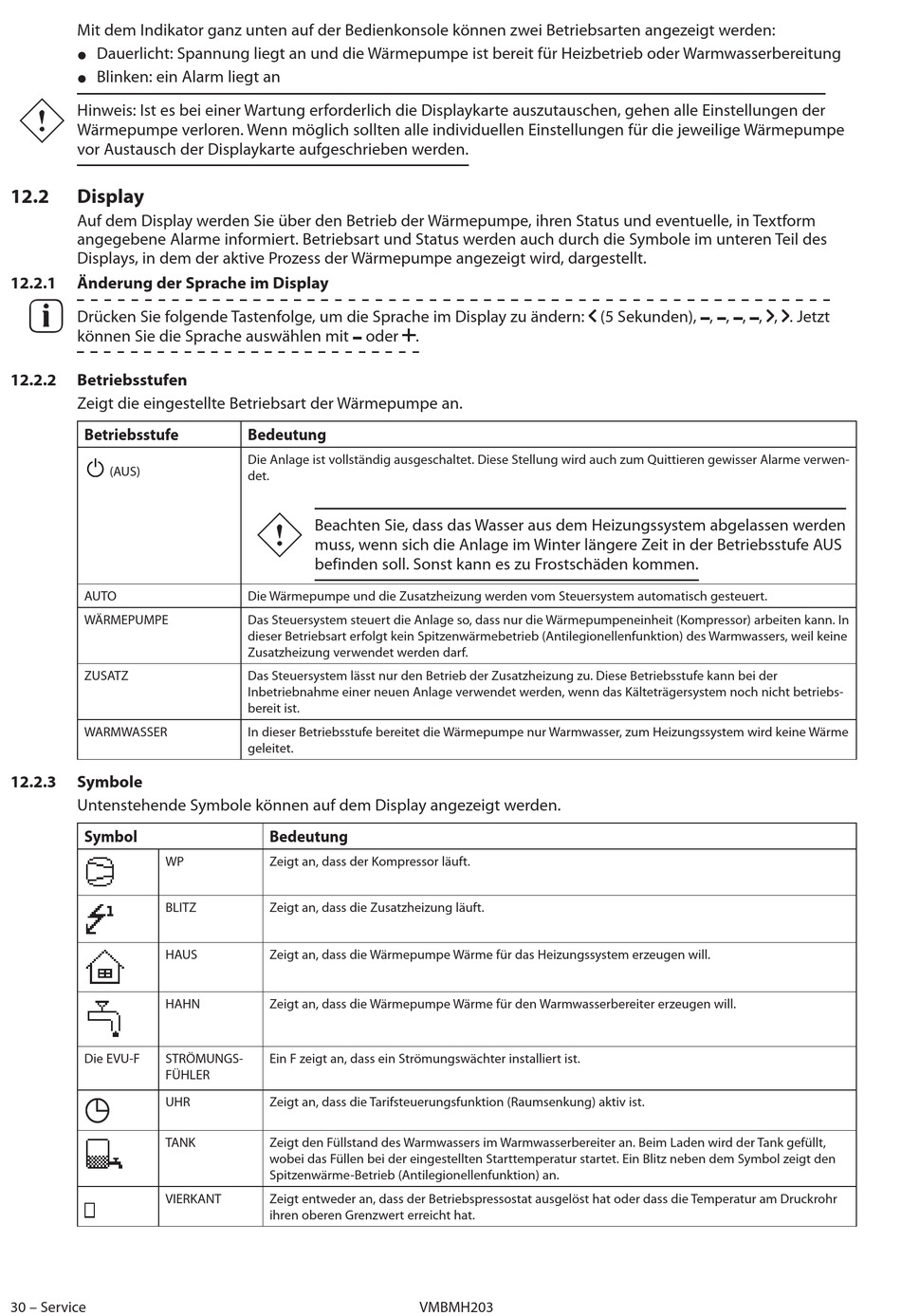

Mit dem Indikator ganz unten auf der Bedienkonsole können zwei Betriebsarten angezeigt werden:
D auerlicht: Spannung liegt an und die Wärmepumpe ist bereit für Heizbetrieb oder Warmwasserbereitung
z z
z z
B linken: ein Alarm liegt an
z z
z z
D B
BB
Hinweis: Ist es bei einer Wartung erforderlich die Displaykarte auszutauschen, gehen alle Einstellungen der
Wärmepumpe verloren. Wenn möglich sollten alle individuellen Einstellungen für die jeweilige Wärmepumpe
vor Austausch der Displaykarte aufgeschrieben werden.
12.2
Display
Auf dem Display werden Sie über den Betrieb der Wärmepumpe, ihren Status und eventuelle, in Textform
angegebene Alarme informiert. Betriebsart und Status werden auch durch die Symbole im unteren Teil des
Displays, in dem der aktive Prozess der Wärmepumpe angezeigt wird, dargestellt.
12.2.1 Änderung der Sprache im Display
BB E B
D rücken Sie folgende Tastenfolge, um die Sprache im Display zu ändern: (5 Sekunden), , , , , , . Jetzt
können Sie die Sprache auswählen mit oder .
12.2.2 Betriebsstufen
Zeigt die eingestellte Betriebsart der Wärmepumpe an.
Betriebsstufe
(AUS)
AUTO
WÄRMEPUMPE
ZUSATZ
WARMWASSER
12.2.3 Symbole
Untenstehende Symbole können auf dem Display angezeigt werden.
Symbol
WP
BLITZ
HAUS
HAHN
Die EVU-F
STRÖMUNGS-
FÜHLER
UHR
TANK
VIERKANT
30 – Service
Bedeutung
Die Anlage ist vollständig ausgeschaltet. Diese Stellung wird auch zum Quittieren gewisser Alarme verwen-
det.
D B
BB
Beachten Sie, dass das Wasser aus dem Heizungssystem abgelassen werden
muss, wenn sich die Anlage im Winter längere Zeit in der Betriebsstufe AUS
befinden soll. Sonst kann es zu Frostschäden kommen.
Die Wärmepumpe und die Zusatzheizung werden vom Steuersystem automatisch gesteuert.
Das Steuersystem steuert die Anlage so, dass nur die Wärmepumpeneinheit (Kompressor) arbeiten kann. In
dieser Betriebsart erfolgt kein Spitzenwärmebetrieb (Antilegionellenfunktion) des Warmwassers, weil keine
Zusatzheizung verwendet werden darf.
Das Steuersystem lässt nur den Betrieb der Zusatzheizung zu. Diese Betriebsstufe kann bei der
Inbetriebnahme einer neuen Anlage verwendet werden, wenn das Kälteträgersystem noch nicht betriebs-
bereit ist.
In dieser Betriebsstufe bereitet die Wärmepumpe nur Warmwasser, zum Heizungssystem wird keine Wärme
geleitet.
Bedeutung
Zeigt an, dass der Kompressor läuft.
Zeigt an, dass die Zusatzheizung läuft.
Zeigt an, dass die Wärmepumpe Wärme für das Heizungssystem erzeugen will.
Zeigt an, dass die Wärmepumpe Wärme für den Warmwasserbereiter erzeugen will.
Ein F zeigt an, dass ein Strömungswächter installiert ist.
Zeigt an, dass die Tarifsteuerungsfunktion (Raumsenkung) aktiv ist.
Zeigt den Füllstand des Warmwassers im Warmwasserbereiter an. Beim Laden wird der Tank gefüllt,
wobei das Füllen bei der eingestellten Starttemperatur startet. Ein Blitz neben dem Symbol zeigt den
Spitzenwärme-Betrieb (Antilegionellenfunktion) an.
Zeigt entweder an, dass der Betriebspressostat ausgelöst hat oder dass die Temperatur am Druckrohr
ihren oberen Grenzwert erreicht hat.
VMBMH203
