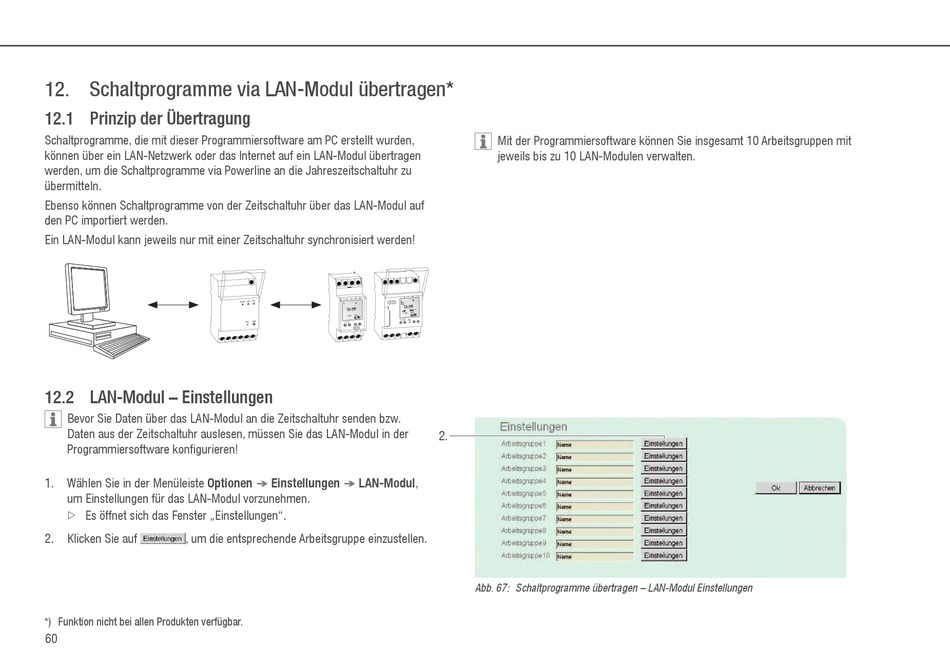

12. Schaltprogramme via LAN-Modul übertragen*
12.1 Prinzip der Übertragung
Schaltprogramme, die mit dieser Programmiersoftware am PC erstellt wurden,
können über ein LAN-Netzwerk oder das Internet auf ein LAN-Modul übertragen
werden, um die Schaltprogramme via Powerline an die Jahreszeitschaltuhr zu
übermitteln.
Ebenso können Schaltprogramme von der Zeitschaltuhr über das LAN-Modul auf
den PC importiert werden.
Ein LAN-Modul kann jeweils nur mit einer Zeitschaltuhr synchronisiert werden!
12.2 LAN-Modul – Einstellungen
Bevor Sie Daten über das LAN-Modul an die Zeitschaltuhr senden bzw.
Daten aus der Zeitschaltuhr auslesen, müssen Sie das LAN-Modul in der
Programmiersoftware konfigurieren!
1.
Wählen Sie in der Menüleiste Optionen
um Einstellungen für das LAN-Modul vorzunehmen.
Es öffnet sich das Fenster „Einstellungen".
Z
2.
Klicken Sie auf
, um die entsprechende Arbeitsgruppe einzustellen.
*) Funktion nicht bei allen Produkten verfügbar.
60
1 6 12 18 24
1 6 12 18 24
Power LAN
PLC
C1
15:26
15 : 26
OVR
FIX
1 OFF
ON 2
ON 2
MENU
1 OFF
MENU
1
2
Res.
COM
Res.
1
2
Einstellungen
LAN-Modul,
Mit der Programmiersoftware können Sie insgesamt 10 Arbeitsgruppen mit
jeweils bis zu 10 LAN-Modulen verwalten.
2.
Abb. 67: Schaltprogramme übertragen – LAN-Modul Einstellungen
