Iniciar Programa; Generar Nuevo Programa De Conmutación - Grasslin Talento Dialog Bedienungsanleitung

3.

Iniciar programa

1. Iniciar el programa haciendo un doble clic en el símbolo en el grupo de
programas correspondiente. (Nombres definidos por el usuario)
Se abre la página inicial del programa.
 Z
2. Seleccionar en el campo Seleccione un idioma el idioma deseado.
Hacer clic en para generar un programa de conmutación.
 Z
Hacer clic en para abrir un programa de conmutación ya
 Z
guardado.
Hacer clic en para transmitir un programa de conmutación
 Z
del dispositivo de programación portátil al PC.
Hacer clic en para transmitir un programa de conmutación
 Z
del temporizador al PC mediante el módulo LAN.
Hacer clic en para salir del software de programación.
 Z
3.1 Generar nuevo programa de conmutación
3. Hacer clic en para generar un programa de conmutación.
Se abre la página "Seleccione un interruptor horario".
 Z
4. Puede asignar un nombre de proyecto, así como un autor, al programa de
conmutación.
Estos datos se visualizan al imprimir el programa de conmutación.
 Z
5. Seleccionar en el campo Modelo el tipo de temporizador para el que se
genera el programa de conmutación.
En el campo Canales se visualiza automáticamente el número de
 Z
canales del temporizador.
6. Dependiendo del tipo de temporizador se puede ajustar el número de
expansores de canales en el campo Extensiones de canal.
294
7. Hacer clic en para confirmar las entradas.
Dependiendo del tipo de temporizador se abre la "ventana principal", la
 Z
página "Seleccionar ubicación" o la página "Ajustes del temporizador".
2.

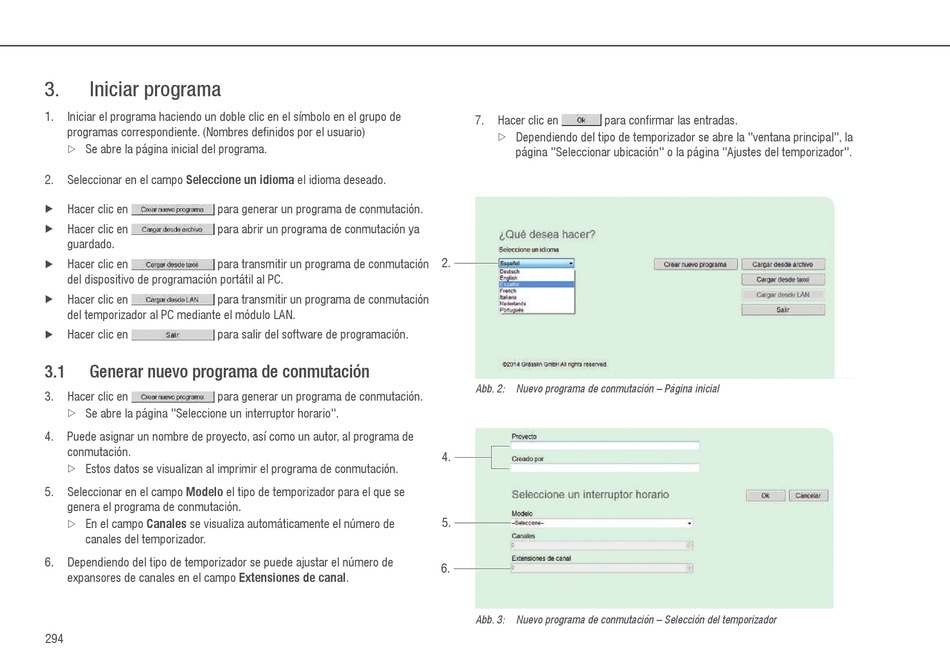

Abb. 2: Nuevo programa de conmutación – Página inicial
4.
5.
6.
Abb. 3: Nuevo programa de conmutación – Selección del temporizador
