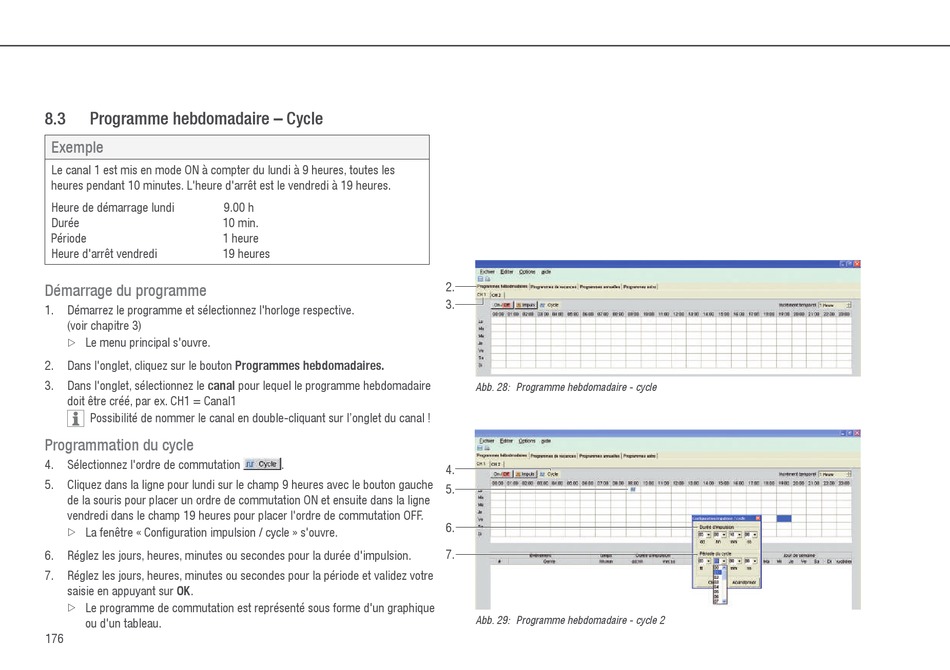

8.3 Programme hebdomadaire – Cycle
Exemple
Le canal 1 est mis en mode ON à compter du lundi à 9 heures, toutes les
heures pendant 10 minutes. L'heure d'arrêt est le vendredi à 19 heures.
Heure de démarrage lundi 9.00 h
Durée 10 min.
Période 1 heure
Heure d'arrêt vendredi 19 heures
Démarrage du programme
1. Démarrez le programme et sélectionnez l'horloge respective.
(voir chapitre 3)
Le menu principal s'ouvre.
 Z
2. Dans l'onglet, cliquez sur le bouton Programmes hebdomadaires.
3. Dans l'onglet, sélectionnez le canal pour lequel le programme hebdomadaire
doit être créé, par ex. CH1 = Canal1
Possibilité de nommer le canal en double-cliquant sur l'onglet du canal !
Programmation du cycle
4. Sélectionnez l'ordre de commutation
5. Cliquez dans la ligne pour lundi sur le champ 9 heures avec le bouton gauche
de la souris pour placer un ordre de commutation ON et ensuite dans la ligne
vendredi dans le champ 19 heures pour placer l'ordre de commutation OFF.
La fenêtre « Configuration impulsion / cycle » s'ouvre.
 Z
6. Réglez les jours, heures, minutes ou secondes pour la durée d'impulsion.
7. Réglez les jours, heures, minutes ou secondes pour la période et validez votre
saisie en appuyant sur OK.
Le programme de commutation est représenté sous forme d'un graphique
 Z
ou d'un tableau.
176
2.
3.
.
4.
5.
6.
7.
Abb. 28: Programme hebdomadaire - cycle
Abb. 29: Programme hebdomadaire - cycle 2
