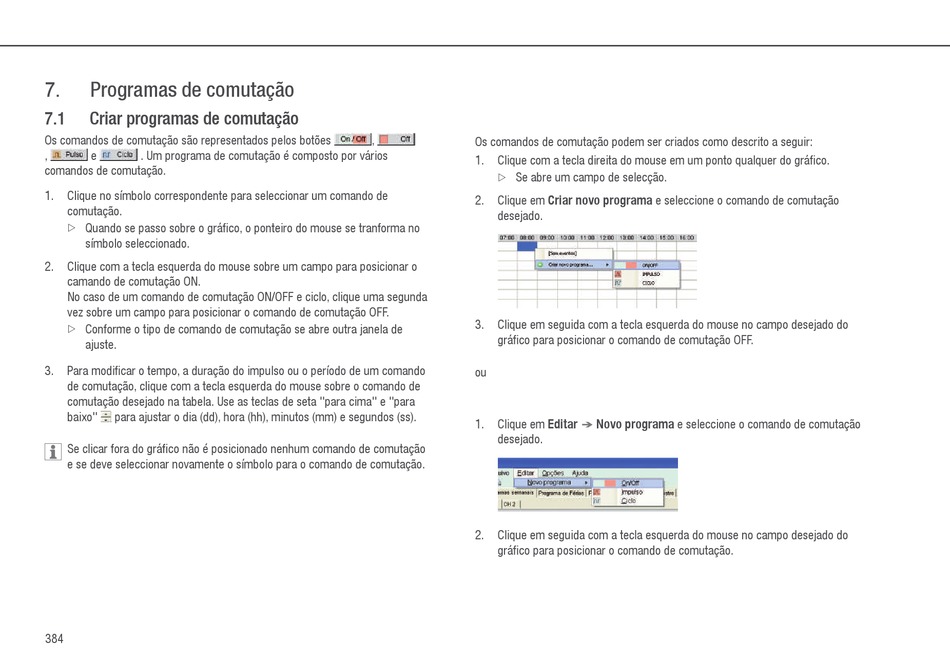

7. Programas de comutação
7.1 Criar programas de comutação
Os comandos de comutação são representados pelos botões
, e . Um programa de comutação é composto por vários
comandos de comutação.
1. Clique no símbolo correspondente para seleccionar um comando de
comutação.
Quando se passo sobre o gráfico, o ponteiro do mouse se tranforma no
 Z
símbolo seleccionado.
2. Clique com a tecla esquerda do mouse sobre um campo para posicionar o
camando de comutação ON.
No caso de um comando de comutação ON/OFF e ciclo, clique uma segunda
vez sobre um campo para posicionar o comando de comutação OFF.
Conforme o tipo de comando de comutação se abre outra janela de
 Z
ajuste.
3. Para modificar o tempo, a duração do impulso ou o período de um comando
de comutação, clique com a tecla esquerda do mouse sobre o comando de
comutação desejado na tabela. Use as teclas de seta "para cima" e "para
baixo" para ajustar o dia (dd), hora (hh), minutos (mm) e segundos (ss).
Se clicar fora do gráfico não é posicionado nenhum comando de comutação
e se deve seleccionar novamente o símbolo para o comando de comutação.
384
,
Os comandos de comutação podem ser criados como descrito a seguir:
1. Clique com a tecla direita do mouse em um ponto qualquer do gráfico.
Se abre um campo de selecção.
 Z
2. Clique em Criar novo programa e seleccione o comando de comutação
desejado.
3. Clique em seguida com a tecla esquerda do mouse no campo desejado do
gráfico para posicionar o comando de comutação OFF.
ou
1. Clique em Editar
desejado.
2. Clique em seguida com a tecla esquerda do mouse no campo desejado do
gráfico para posicionar o comando de comutação.
Novo programa e seleccione o comando de comutação

