Programa Semanal - Ciclo - Grasslin Talento Dialog Bedienungsanleitung

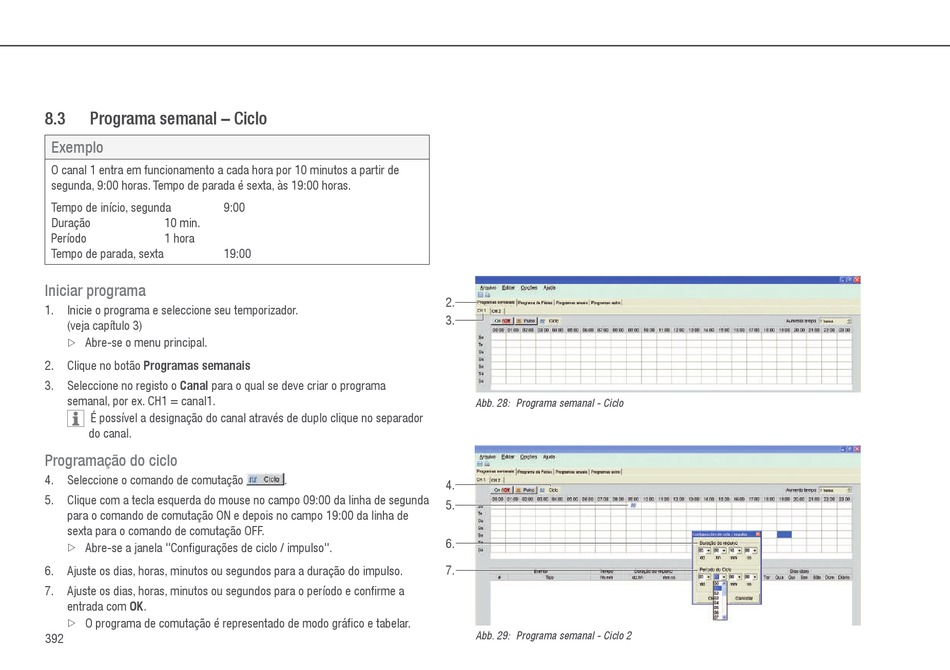

8.3 Programa semanal – Ciclo
Exemplo
O canal 1 entra em funcionamento a cada hora por 10 minutos a partir de
segunda, 9:00 horas. Tempo de parada é sexta, às 19:00 horas.
Tempo de início, segunda 9:00
Duração 10 min.
Período 1 hora
Tempo de parada, sexta 19:00
Iniciar programa
1. Inicie o programa e seleccione seu temporizador.
(veja capítulo 3)
Abre-se o menu principal.
 Z
2. Clique no botão Programas semanais
3. Seleccione no registo o Canal para o qual se deve criar o programa
semanal, por ex. CH1 = canal1.
É possível a designação do canal através de duplo clique no separador
do canal.
Programação do ciclo
4. Seleccione o comando de comutação
5. Clique com a tecla esquerda do mouse no campo 09:00 da linha de segunda
para o comando de comutação ON e depois no campo 19:00 da linha de
sexta para o comando de comutação OFF.
Abre-se a janela "Configurações de ciclo / impulso".
 Z
6. Ajuste os dias, horas, minutos ou segundos para a duração do impulso.
7. Ajuste os dias, horas, minutos ou segundos para o período e confirme a
entrada com OK.
O programa de comutação é representado de modo gráfico e tabelar.
 Z
392
2.
3.
.
4.
5.
6.
7.
Abb. 28: Programa semanal - Ciclo
Abb. 29: Programa semanal - Ciclo 2
