7.

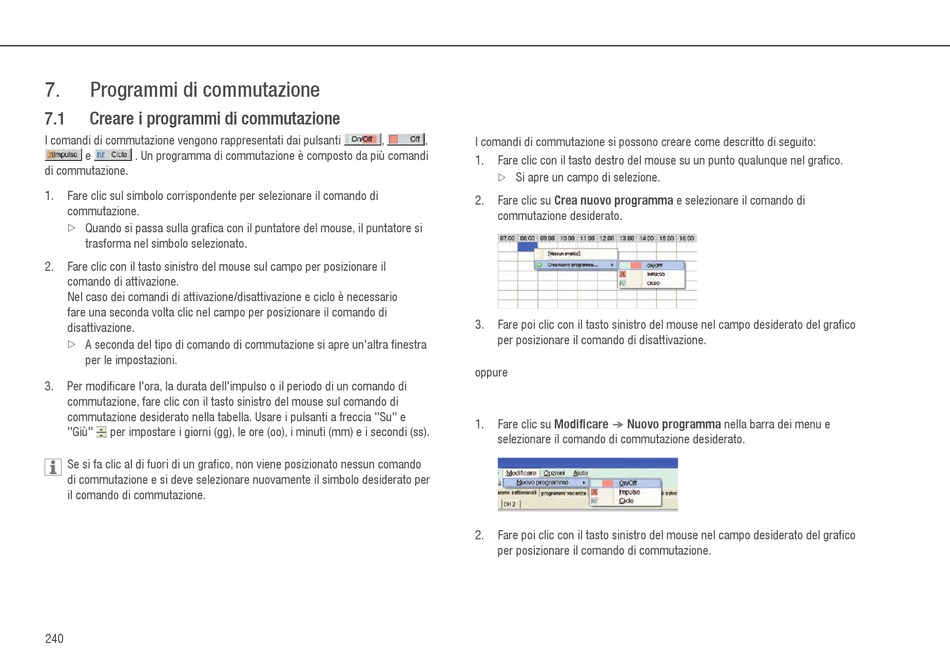

Programmi di commutazione

7.1 Creare i programmi di commutazione
I comandi di commutazione vengono rappresentati dai pulsanti
e . Un programma di commutazione è composto da più comandi
di commutazione.
1. Fare clic sul simbolo corrispondente per selezionare il comando di
commutazione.
Quando si passa sulla grafica con il puntatore del mouse, il puntatore si
 Z
trasforma nel simbolo selezionato.
2. Fare clic con il tasto sinistro del mouse sul campo per posizionare il
comando di attivazione.
Nel caso dei comandi di attivazione/disattivazione e ciclo è necessario
fare una seconda volta clic nel campo per posizionare il comando di
disattivazione.
A seconda del tipo di comando di commutazione si apre un'altra finestra
 Z
per le impostazioni.
3. Per modificare l'ora, la durata dell'impulso o il periodo di un comando di
commutazione, fare clic con il tasto sinistro del mouse sul comando di
commutazione desiderato nella tabella. Usare i pulsanti a freccia "Su" e
"Giù" per impostare i giorni (gg), le ore (oo), i minuti (mm) e i secondi (ss).
Se si fa clic al di fuori di un grafico, non viene posizionato nessun comando
di commutazione e si deve selezionare nuovamente il simbolo desiderato per
il comando di commutazione.
240
, ,
I comandi di commutazione si possono creare come descritto di seguito:
1. Fare clic con il tasto destro del mouse su un punto qualunque nel grafico.
Si apre un campo di selezione.
 Z
2. Fare clic su Crea nuovo programma e selezionare il comando di
commutazione desiderato.
3. Fare poi clic con il tasto sinistro del mouse nel campo desiderato del grafico
per posizionare il comando di disattivazione.
oppure
1. Fare clic su Modificare
selezionare il comando di commutazione desiderato.
2. Fare poi clic con il tasto sinistro del mouse nel campo desiderato del grafico
per posizionare il comando di commutazione.
Nuovo programma nella barra dei menu e

