Bedienungsanleitung TASU/2 QRTuZHTuH
WA-EKF 3267/10.96/S:MMS/D:Bau/80.10.0780.7

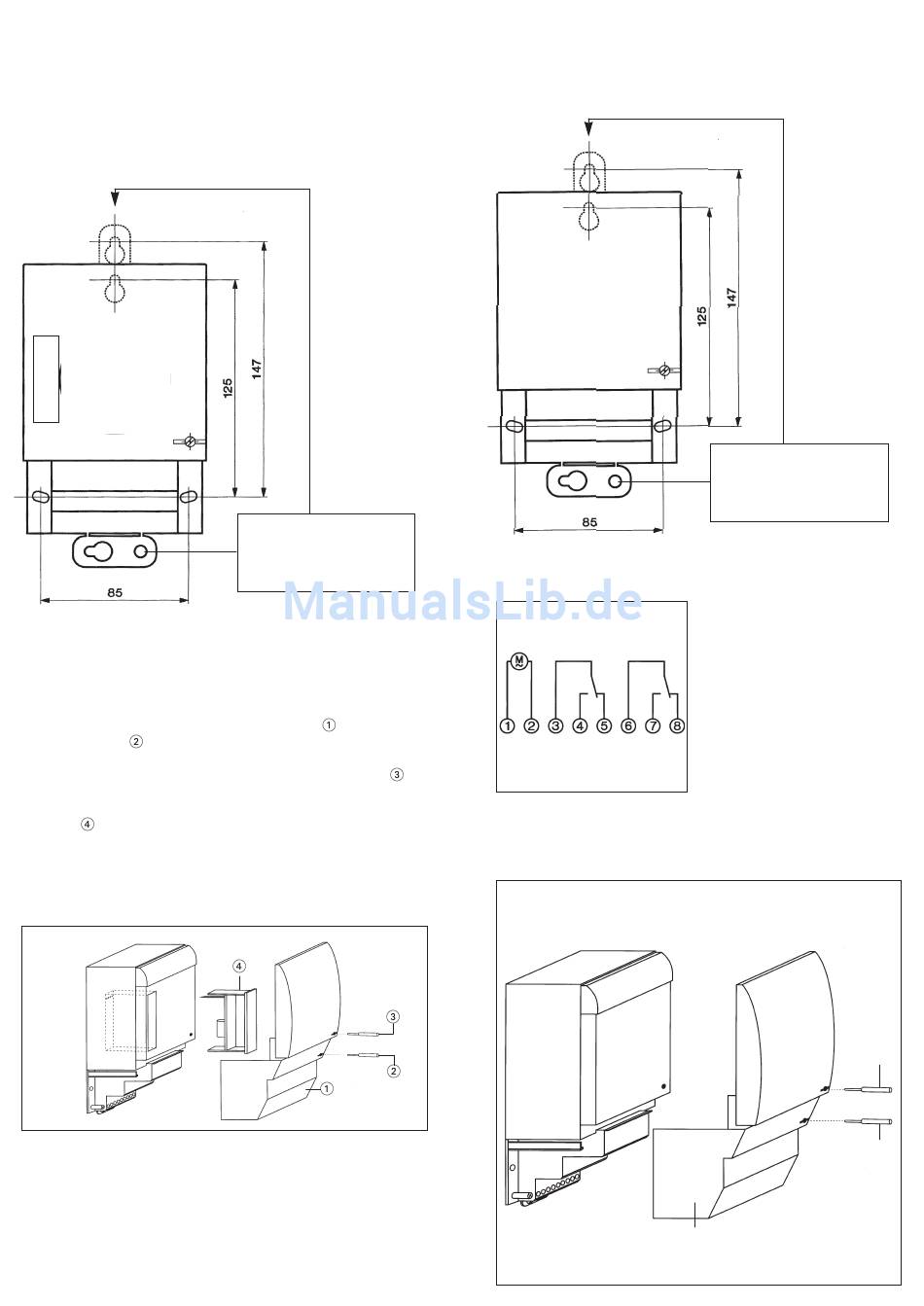

1. Montage
Die Schaltuhr bietet die klassische 3 Punkt Befestigung
a) auf dem Zählerfeld
b) auf dem Klemmendeckel nach DIN 43857 Teil 5
2. Anschluß
siehe Geräteaufkleber/Schaltschema
Nach dem korrekten Anschluß Klemmenabdeckung
Plombierschraube
festziehen. Nach dem Einstellen bzw. Program-
mieren der Schaltzeiten Klarsichtabdeckung an der oberen Gehäuse-
kante einhängen, nach unten kippen und mit Plombierschraube
befestigen. Beide Gehäuseteile können unabhängig voneinander
montiert, plombiert und geöffnet werden.
Der Akku
(Steckeinheit) kann im Bedarfsfall ausgetauscht werden.
Es dürfen nur Akkus entsprechender Typenangabe ausgetauscht
werden, siehe Geräteaufkleber.
!
Akku mit Sorgfalt austauschen
Am oberen und unteren Ende festhalten und herausziehen.
Hinweis
Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Der Begriff Elektrofachkraft ist in VDE 0105
definiert. Grässlin Zeitschaltuhren sind gegen Störungen von außen
weitgehend geschützt. Sollten dennoch Störungen auftreten, so können
gegen Spannungsspitzen mit bekannten Bauelementen (Varistoren,
Löschdioden) Gegenmaßnahmen getroffen werden. Darauf ist ins-
besondere zu achten, wenn induktive Verbraucher geschaltet werden.
TASU/2 digi 42
Bei Bedarf Befestigungs-
lasche abbrechen und an
Gehäuseoberkante
einschieben.
aufstecken und
!
TASU/2 QRTuZHTuH
TASU/2 digi 42
Bei Bedarf Befestigungs-
lasche abbrechen und an
Gehäuseoberkante
einschieben.
1
3
2
