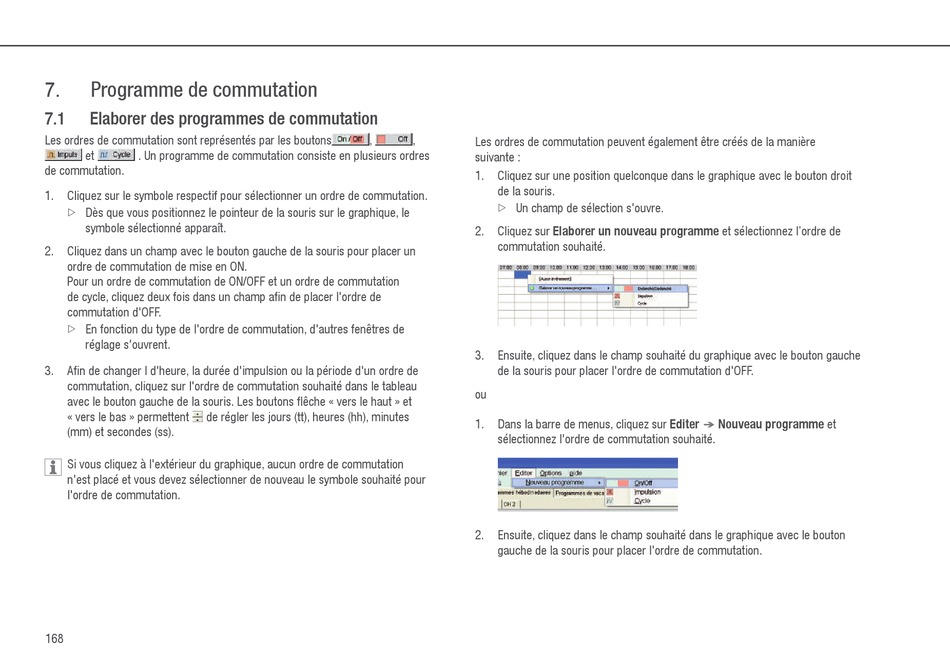

7.
Programme de commutation
7.1
Elaborer des programmes de commutation
Les ordres de commutation sont représentés par les boutons
et
. Un programme de commutation consiste en plusieurs ordres
de commutation.
1.
Cliquez sur le symbole respectif pour sélectionner un ordre de commutation.
Dès que vous positionnez le pointeur de la souris sur le graphique, le
Z
symbole sélectionné apparaît.
2.
Cliquez dans un champ avec le bouton gauche de la souris pour placer un
ordre de commutation de mise en ON.
Pour un ordre de commutation de ON/OFF et un ordre de commutation
de cycle, cliquez deux fois dans un champ afin de placer l'ordre de
commutation d'OFF.
En fonction du type de l'ordre de commutation, d'autres fenêtres de
Z
réglage s'ouvrent.
3.
Afin de changer l d'heure, la durée d'impulsion ou la période d'un ordre de
commutation, cliquez sur l'ordre de commutation souhaité dans le tableau
avec le bouton gauche de la souris. Les boutons flêche « vers le haut » et
« vers le bas » permettent de régler les jours (tt), heures (hh), minutes
(mm) et secondes (ss).
Si vous cliquez à l'extérieur du graphique, aucun ordre de commutation
n'est placé et vous devez sélectionner de nouveau le symbole souhaité pour
l'ordre de commutation.
168
,
,
Les ordres de commutation peuvent également être créés de la manière
suivante :
1.
Cliquez sur une position quelconque dans le graphique avec le bouton droit
de la souris.
Un champ de sélection s'ouvre.
Z
2.
Cliquez sur Elaborer un nouveau programme et sélectionnez l'ordre de
commutation souhaité.
3.
Ensuite, cliquez dans le champ souhaité du graphique avec le bouton gauche
de la souris pour placer l'ordre de commutation d'OFF.
ou
1.
Dans la barre de menus, cliquez sur Editer
sélectionnez l'ordre de commutation souhaité.
2.
Ensuite, cliquez dans le champ souhaité dans le graphique avec le bouton
gauche de la souris pour placer l'ordre de commutation.
Nouveau programme et
