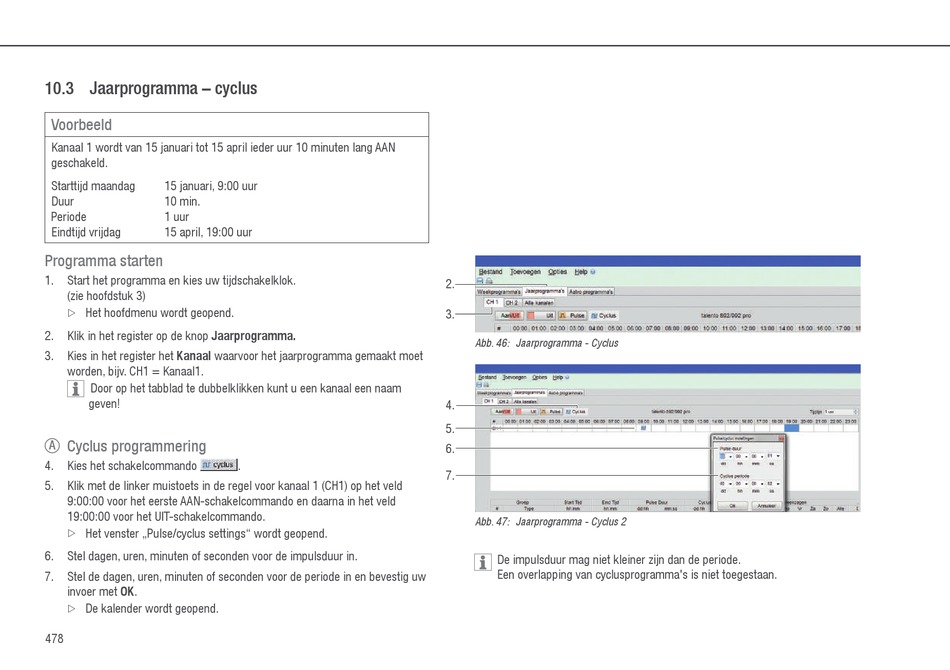

10.3 Jaarprogramma – cyclus
Voorbeeld
Kanaal 1 wordt van 15 januari tot 15 april ieder uur 10 minuten lang AAN
geschakeld.
Starttijd maandag 15 januari, 9:00 uur
Duur 10 min.
Periode 1 uur
Eindtijd vrijdag 15 april, 19:00 uur
Programma starten
1. Start het programma en kies uw tijdschakelklok.
(zie hoofdstuk 3)
Het hoofdmenu wordt geopend.
 Z
2. Klik in het register op de knop Jaarprogramma.
3. Kies in het register het Kanaal waarvoor het jaarprogramma gemaakt moet
worden, bijv. CH1 = Kanaal1.
Door op het tabblad te dubbelklikken kunt u een kanaal een naam
geven!
Cyclus programmering
A
4. Kies het schakelcommando
5. Klik met de linker muistoets in de regel voor kanaal 1 (CH1) op het veld
9:00:00 voor het eerste AAN-schakelcommando en daarna in het veld
19:00:00 voor het UIT-schakelcommando.
Het venster „Pulse/cyclus settings" wordt geopend.
 Z
6. Stel dagen, uren, minuten of seconden voor de impulsduur in.
7. Stel de dagen, uren, minuten of seconden voor de periode in en bevestig uw
invoer met OK.
De kalender wordt geopend.
 Z
478
.
2.
3.
Abb. 46: Jaarprogramma - Cyclus
4.
5.
6.
7.
Abb. 47: Jaarprogramma - Cyclus 2
De impulsduur mag niet kleiner zijn dan de periode.
Een overlapping van cyclusprogramma's is niet toegestaan.
