Drehreglerbereich
Jeder Kanalzug hat sechs berührungsempfindliche Drehregler
mit LED-Ring, Schriftfeld, Modus-Schalter und
Statusanzeigen. Die Drehregler steuern die Einstellungen für
Eingang, Insert, Send, Panorama und Mikrofonvorverstärker
des jeweiligen Kanals.
LED-Ring des
Drehreglers
Anzeige für
Automationsmodus
am Drehregler
Anzeigen für
Dynamics- und
EQ-Plug-In
Select-Schalter
Drehregler im Kanalzug
Drehreglerknopf
Die Drehreglerknöpfe der Kanalzüge von D-Control sind
berührungsempfindlich. Sie können die Anzeige an einem
Drehregler vorübergehend zwischen Parametername und
Parameterwert umschalten, indem Sie den entsprechenden
Drehreglerknopf drücken. Wenn Sie den Parameter eines
Drehreglers automatisieren, wird die Automatisierung durch
Berühren des Drehreglerknopfs gestartet.
Wenn Sie einen Eingang oder Ausgang zu einem Kanal bzw.
einen Insert oder Send zu einem Drehregler zuweisen, können
Sie mit dem Drehreglerknopf durch die verfügbaren Eingänge,
Ausgänge, Inserts oder Sends blättern.
LED-Ring des Drehreglers
Jeder Drehregler hat einen Ring mit 15 dreifarbigen LEDs.
Einzelne oder abgestufte Werte werden durch einzelne LEDs
und sich laufend ändernde Werte werden durch eine
entsprechende Reihe von LEDs angezeigt.
Im Standardmodus können die LED-Ringe der Drehregler
Send-Pegel, Pan-Position, Werte für Plug-In-Parameter und
Einstellungen für Mikrofonvorverstärker anzeigen. Im
Flip-Modus zeigen sie den Track-Pegel an.
Anzeige für Automationsmodus am Drehregler
Unter jedem Drehreglerknopf befindet sich eine mit „auto"
beschriftete LED, die leuchtet, wenn der entsprechende
Parameter für die Automatisierung aktiv ist. Die Anzeige
leuchtet grün im Auto Read-Modus, rot in allen Auto
Write-Modi und gelb beim Warten auf eine Aktivierung durch
das Berühren des Drehreglers.
48
D-Control-Handbuch

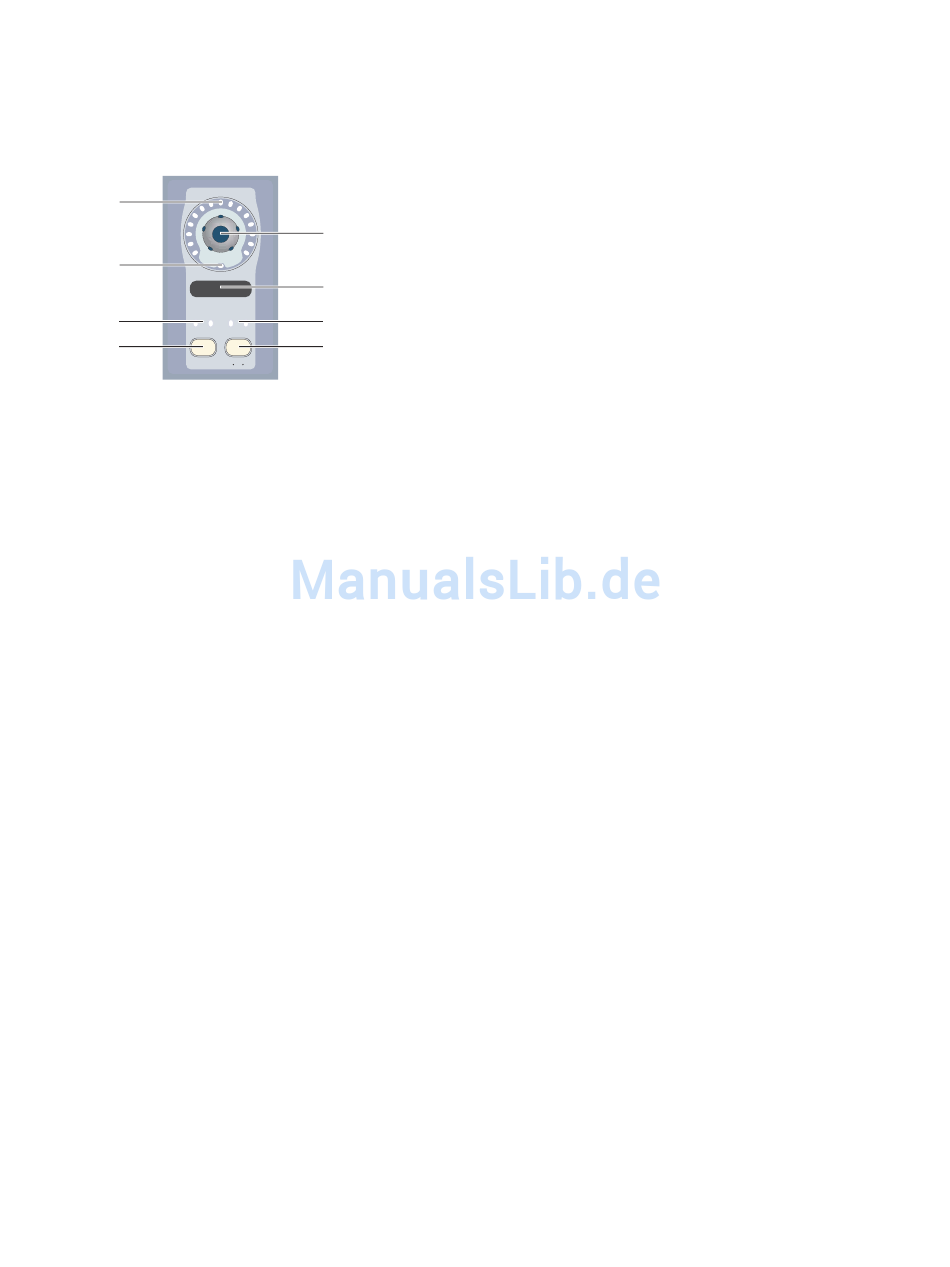

Drehreglerknopf
auto
Schriftfeld am
SEND A
Drehregler
Dyn Eq
Mute Pre
Mute/Pre-Anzeigen
Bypass/Mute/
Pre-Schalter
Select
B M P
Schriftfeld am Drehregler
Jeder Drehregler hat ein Schriftfeld, das sechs Zeichen
darstellen kann und auf dem die Parameternamen angezeigt
werden. Wenn der entsprechende Drehreglerknopf leicht
gedrückt oder bewegt wird, werden auf dem Schriftfeld die
Parameterwerte angezeigt.
Auf den Schriftfeldern am Drehregler werden durch Farben
und durch die Hintergrundbeleuchtung folgende
Informationen angezeigt:
• Grün: Standardfarbe der Parameternamen und -werte für
Eingang, Insert, Send, Panorama und Einstellungen für
Mikrofonvorverstärker
• Invertiertes Grün: Namen von inaktivem Eingang,
inaktivem Ausgang, inaktivem Plug-In oder inaktivem
Send
• Gelb: Zuweisungsoptionen im Assign-Modus, alle
Parameter im Flip-Modus
• Rot: Übersteuerung von Plug-In, Send oder Kanal
Anzeigen für Dynamics- und EQ-Plug-In
Bei der Anzeige von Inserts am Drehregler leuchten diese
LEDs, um anzugeben, dass ein Dynamics-Plug-In (gelbe LED)
oder EQ-Plug-In (grüne LED) verwendet wird.
Anzeigen für Mute und Pre
Bei der Anzeige von Sends am Drehregler leuchten diese LEDs,
um anzugeben, dass ein Send stummgeschaltet (rote LED)
oder auf den Pre-Fader-Einsatz geschaltet (grüne LED) wurde.
Select-Schalter am Drehregler
Jeder Drehregler hat einen Select-Schalter, um diesem
Drehregler einen Insert oder Send zuzuweisen oder die zu
bearbeitenden Insert- bzw. Send-Parameter anzuzeigen.
Inserts
Beim Zuweisen eines Insert wird der Select-Schalter am
Drehregler verwendet, um die Auswahl der folgenden
Elemente auf jeder Menüebene zu bestätigen:
• Insert-Typ (TDM-Plug-In, RTAS-Plug-In,
Multi-Mono-TDM-Plug-In, Multi-Mono-RTAS-Plug-In
oder Hardware-Insert)
• Plug-In-Unterordner (z. B. EQ, Dynamics, Pitch Shift,
Hall oder Verzögerung)
• einzelnes Insert oder Plug-In
Beim Anzeigen eines Plug-Ins wird der Select-Schalter am
Drehregler verwendet, um die Plug-In-Parameter am
Drehregler dieses Kanals anzuzeigen und zu bearbeiten.
