Führen Sie die Displaykabel durch die Hauptgeräteeinheit
4
und die Kabelöffnung auf der Unterseite der Hauptgeräte-
einheit. Hierzu müssen Sie u. U. eine Abdeckung auf dieser
Öffnung entfernen.

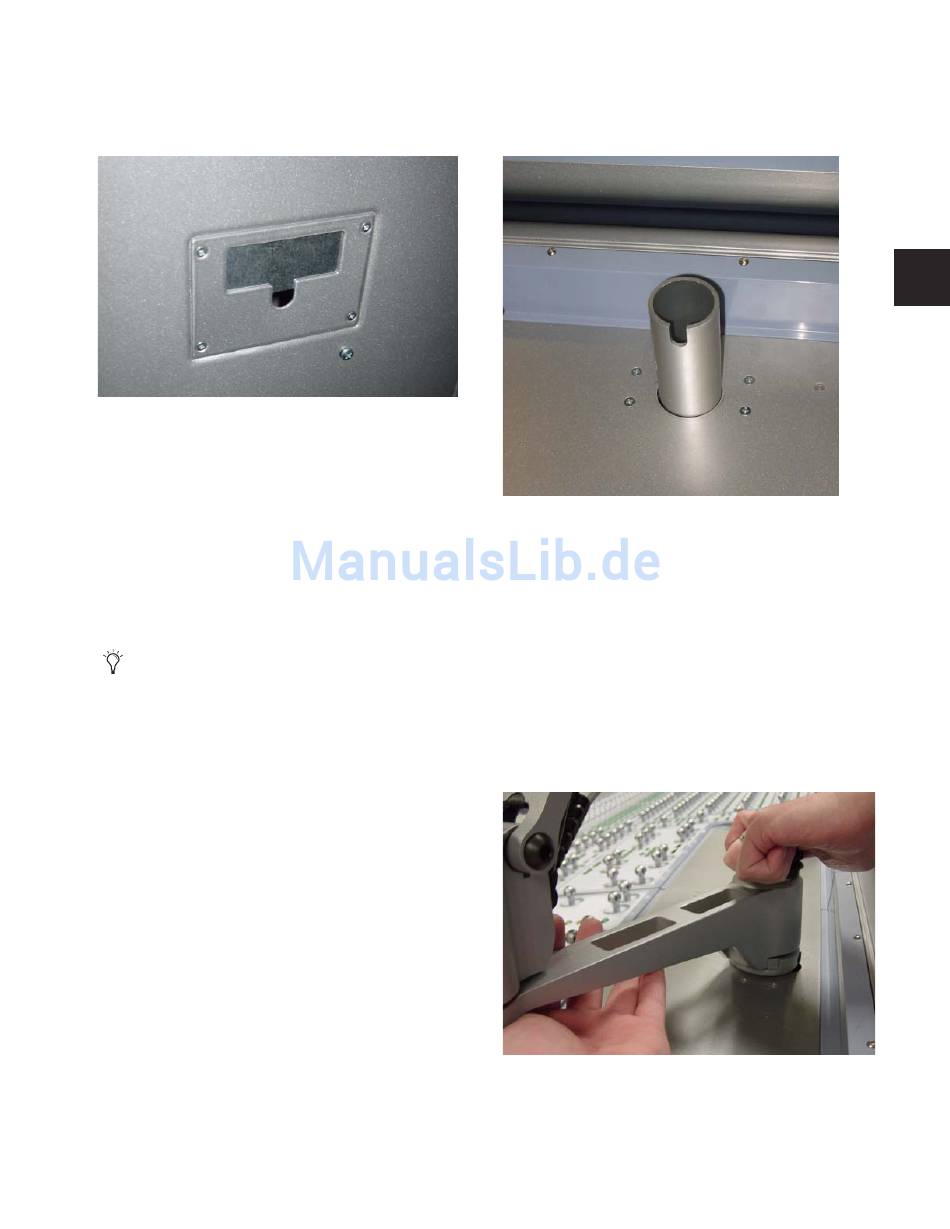

Abbildung 38: Kabelöffnung auf der Unterseite der Hauptgeräteeinheit
(Ansicht von unten)
Bringen Sie die Displaystellflächen-Platte wieder an der
5
Hauptgeräteeinheit an.
Stellen Sie das TFT-Display auf die Displaystellfläche.
6
Montieren eines TFT-Displays am
Schwenkarm
Der schwenkbare Displayarm, der im Lieferumfang der
D-Control-Hauptgeräteeinheit enthalten ist, ist für
TFT-Displays (VESA) bis zu 9 kg geeignet.
Der Displayarm ist gesondert verpackt und enthält
Bauteile, die nicht für D-Control benötigt werden.
Das Bauteil zur Befestigung des Arms ist ab Werk auf
der Unterseite der Hauptgeräteeinheit angebracht.
So montieren Sie ein TFT-Display am Schwenkarm:
Befolgen Sie die Anweisungen der Herstellerdokumentation
1
zur Befestigung des Displays an der Displayarm-Baugruppe.
Das mit dem Displayarm gelieferte Montagerohr wird
2
hierzu nicht benötigt. Im Lieferumfang der D-Control-Haupt-
geräteeinheit ist ein Rohr mit den korrekten Dimensionen
enthalten.
Bringen Sie das neue Montagerohr in der Hauptgeräteein-
3
heit an. Achten Sie hierbei auf die Ausrichtung des Rohrs: die
Seite mit der längeren Auskerbung muss in Richtung Geräte-
rückseite zeigen.
Abbildung 39: Anbringen des Montagerohrs in der Hauptgeräteeinheit
Führen Sie die Displaykabel durch die Kabelöffnung hinter
4
das Gehäuse für das Montagerohr. Möglicherweise müssen Sie
die Displaystellfläche entfernen, damit Stecker durch die
Öffnung passen.
Führen Sie die Displaykabel durch die Hauptgeräteeinheit
5
und die Kabelöffnung auf der Unterseite der
Hauptgeräteeinheit. Hierzu müssen Sie u. U. eine Abdeckung
auf dieser Öffnung entfernen. Sehen Sie hierzu Abbildung 38.
Befestigen Sie den Ring zur Befestigung des Displayarms am
6
Montagerohr. Ziehen Sie die Schraube des Rings nicht fest.
Befestigen Sie die Displayarm-Baugruppe an der
7
Montagerohr-Baugruppe.
Abbildung 40: Befestigen des Displayarms am Montagerohr
Kapitel 3: Montieren von D-Control 29
