Montieren des Unterbaus
Nach dem Vorbereiten des Aufstellungsorts für D-Control können Sie mit der Montage der Metallteile des Unterbaus beginnen.
Achten Sie beim ersten Zusammenbauen des Unterbaus darauf, ihn etwas breiter anzulegen, als er nach der Endmontage
sein wird. Ziehen Sie die Schrauben nicht fest, sodass die Beine seitwärts bewegt werden können. Nach der Montage der
D-Control-Geräte auf dem Unterbau können Sie die Beinbauteile nach innen verschieben und alle Schrauben festziehen.
So montieren Sie den Unterbau:
Positionieren Sie die Bauteile für die beiden Beine aufrecht und im ungefähren Abstand der Breite der hinteren
1
Querverstrebung. Positionieren Sie die Beine so, dass die Vorrichtungen zur Montage der Querverstrebung sich innen befinden,
d. h. sich gegenüberliegen (siehe Abbildung 7).
Linkes Bein

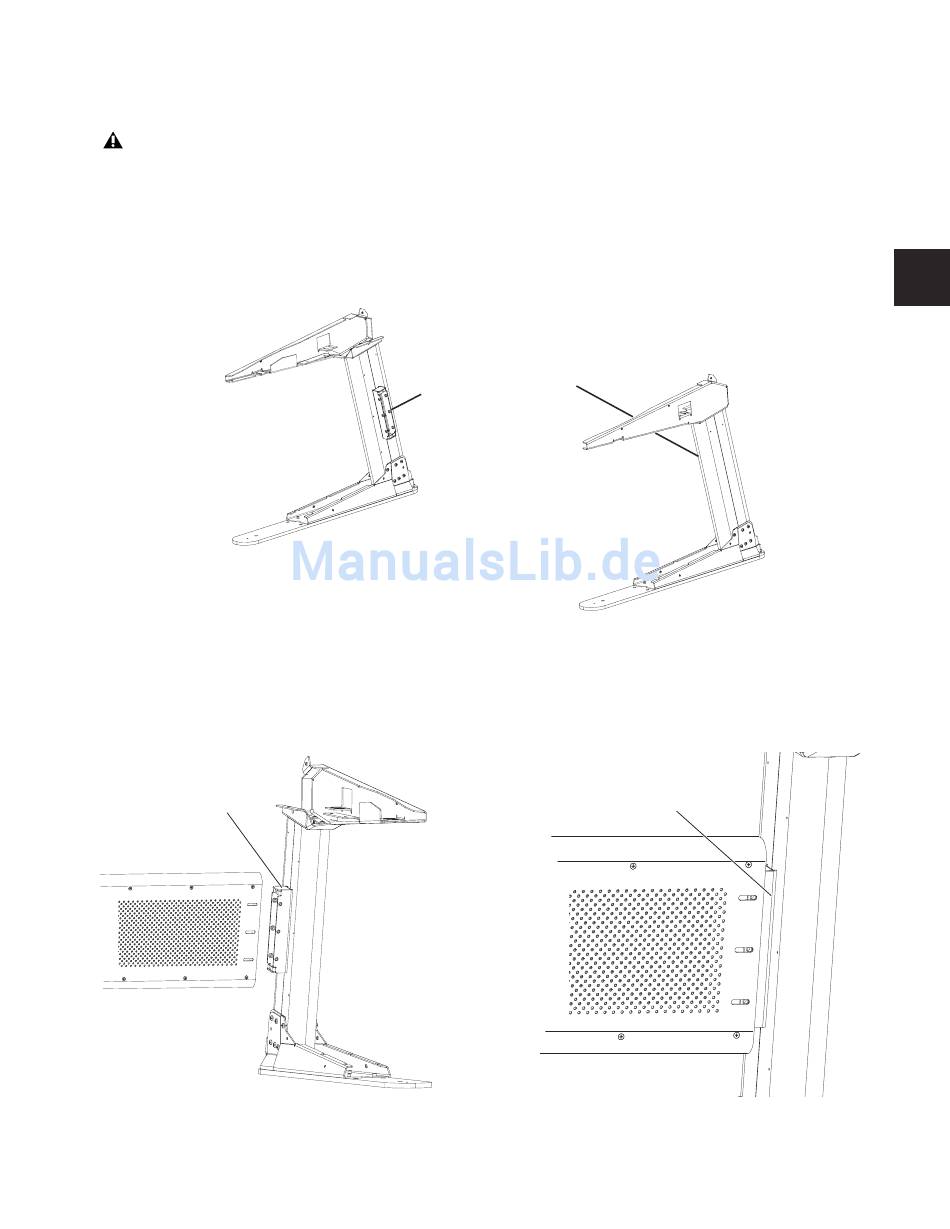

Abbildung 7: Beine des D-Control-Unterbaus (mit sich gegenüberliegenden Vorrichtungen für Querverstrebung)
Heben Sie das Bauteil für die hintere Querverstrebung auf die Höhe der Montagevorrichtung und schieben Sie sie auf beiden
2
Seiten darauf. Die beiden Seiten der Querverstrebung sind identisch. Positionieren Sie die Beine so, dass zwischen den Seiten der
Querverstrebung und der Innenfläche der beiden Beine ein kleiner Freiraum bleibt. Die Löcher für die Schrauben in den
Montagevorrichtungen sollten durch die Schlitze der Querverstrebung hindurch sichtbar sein.
Vorrichtung zur Montage der
Querverstrebung
Abbildung 8: Positionieren der hinteren Querverstrebung auf der Montagevorrichtung (links) - Freiraum zwischen Querverstrebung und Bein (rechts)
Vorrichtungen zur Montage
der Querverstrebung
Freiraum zwischen Querverstrebung
und Bein
Rechtes Bein
Kapitel 3: Montieren von D-Control 19
