Audioverbindungen
Das Abhören in D-Control basiert auf dem analogen XMON-Interface, das vom Abhörbereich (Monitor) von D-Control
ferngesteuert wird. Alle externen analogen Audioeingänge und -ausgänge für Control Room-Abhörvorgänge und
Studiokommunikation sind mit dem XMON-Interface verbunden.
XMON bietet eine 18 V-Phantomspeisung für die drei externen Mikrofoneingänge (externes Talkback-Mikrofon,
Listen-Mikrofon 1, Listen-Mikrofon 2).
Alle Audioanschlüsse sind DB-25-Standardbuchsen. In Abbildung 49 ist die Rückseite des XMON-Interface abgebildet.
Cue-Eingänge
Cue-Ausgänge

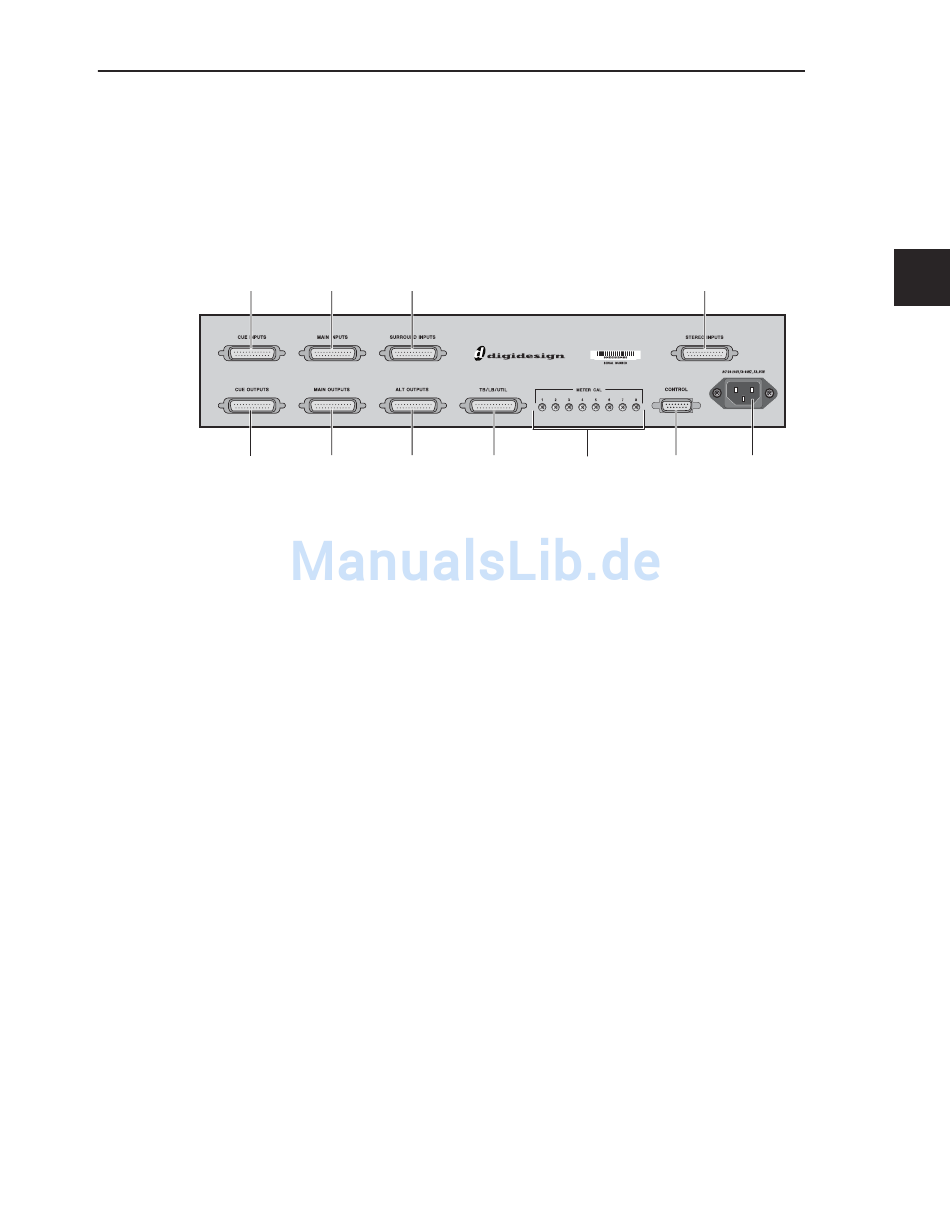

Abbildung 49: XMON-Rückseite
XMON-Abhörsystemanschluss
D-Control ist an das XMON-Interface über ein einfaches 15-Pin-Kabel angeschlossen. Im Lieferumfang der
D-Control-Hauptgeräteeinheit ist ein Kabel mit einer Länge von 15,25 m enthalten. Das System unterstützt Kabel bis zu einer
Länge von 24,5 m.
So schließen Sie das XMON-Interface an D-Control an:
Schließen Sie das eine Ende des mitgelieferten Netzstromkabels an die Rückseite des XMON-Interface und das andere Ende an
1
eine Stromquelle an. Eine Stromquelle mit Überspannungsschutz wird empfohlen.
Schließen Sie das eine Ende des mitgelieferten XMON-Kabels an das XMON-Interface und das andere Ende an den
2
15-Pin-Anschluss auf der Rückseite der D-Control-Geräteeinheit an.
Haupteingänge
Surround-Eingänge
Hauptausgänge
Alternative
Talkback/
Ausgänge
Listenback/
Utility
Stereoeingänge
Bedienoberfläche
Schrauben für
Kalibrierung der
Pegelanzeige
Kapitel 4: Anschließen von D-Control 35
