Befestigen Sie die Querverstrebung mit einem
3
Inbusschlüssel (5/32") mithilfe von Innensechskantschrauben
(1/4"-20 x 1/2", Halbrundkopf) an den Montagevorrichtungen
(siehe Abbildung 9). Für jede Seite werden 6 Schrauben
(3 vorne und 3 hinten) benötigt. Ziehen Sie die Schrauben
nicht fest, sodass die Beine seitwärts bewegt werden können.

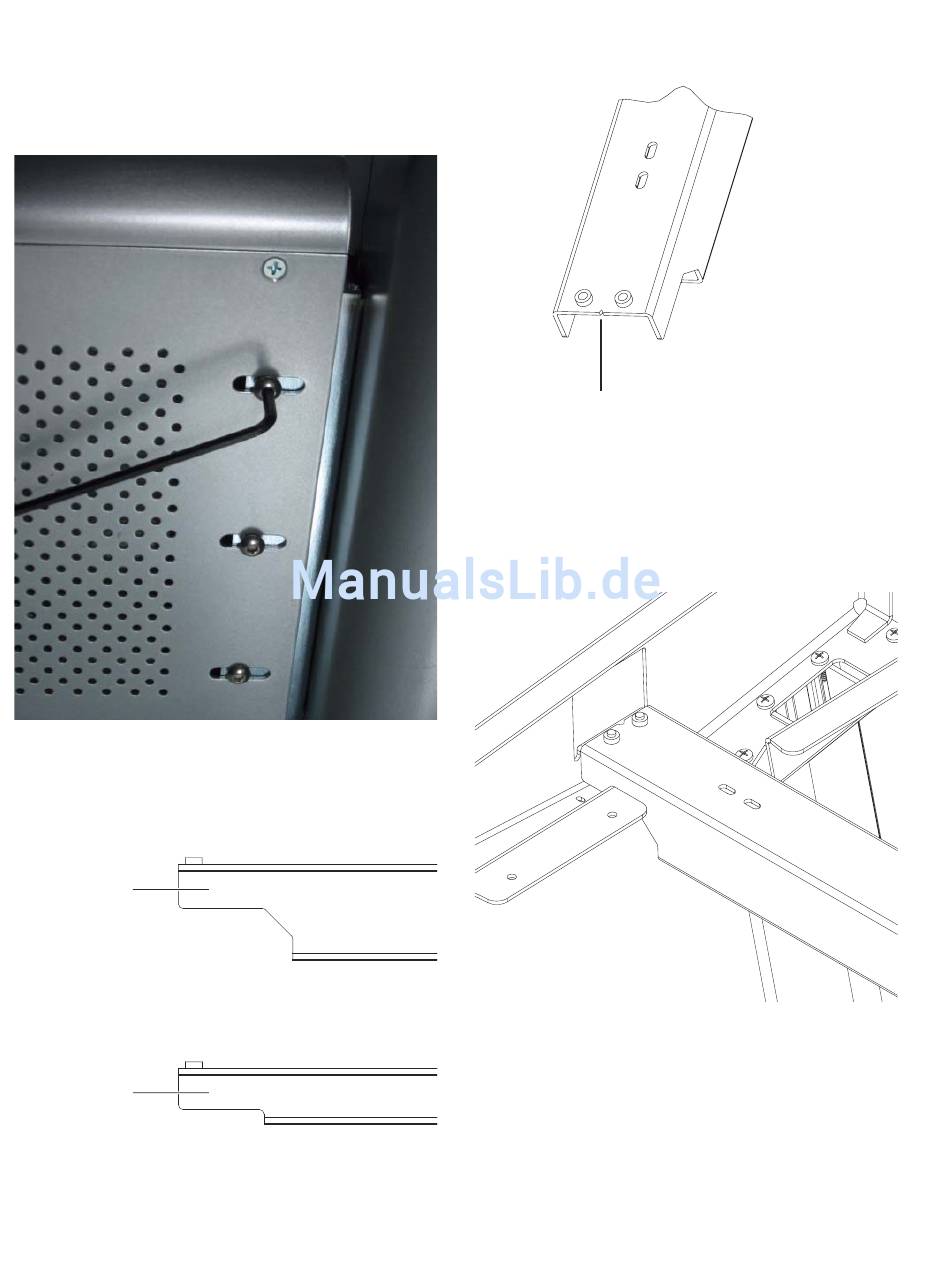

Abbildung 9: Befestigen der Querverstrebung
Nehmen Sie die hintere Halteschiene (die größere der
4
beiden Halteschienen) zur Hand.
Hintere
Halteschiene
Vordere
Halteschiene
Abbildung 10: Seitenansicht der Halteschienen
20
D-Control-Handbuch
Positionieren Sie die hintere Halteschiene so, dass die Kante
5
mit der V-Kerbe in Richtung des linken Beines zeigt.
Kerbe zur Identifizierung der linken Seite
der hinteren Halteschiene
Abbildung 11: V-Kerbe in hinterer Halteschiene
Legen Sie die hintere Halteschiene auf die entsprechenden
6
Halterungen an den Beinen des Unterbaus (siehe
Abbildung 12). Die Löcher in den Enden der Halteschiene
sollten mit den Schlitzen der Halterungen auf beiden Seiten
übereinstimmen.
Abbildung 12: Linkes Bein mit hinterer Halteschiene
