Positionieren Sie die Seitenblenden über den Seiten und
3
haken Sie zunächst den vorderen Teil der Seitenblenden um
den vorderen Teil des Beines. Schieben Sie das Seitenteil nun
nach hinten in seine Position. Die Löcher auf den
Seitenblenden sollten mit den Löchern auf dem Unterbau
übereinstimmen.

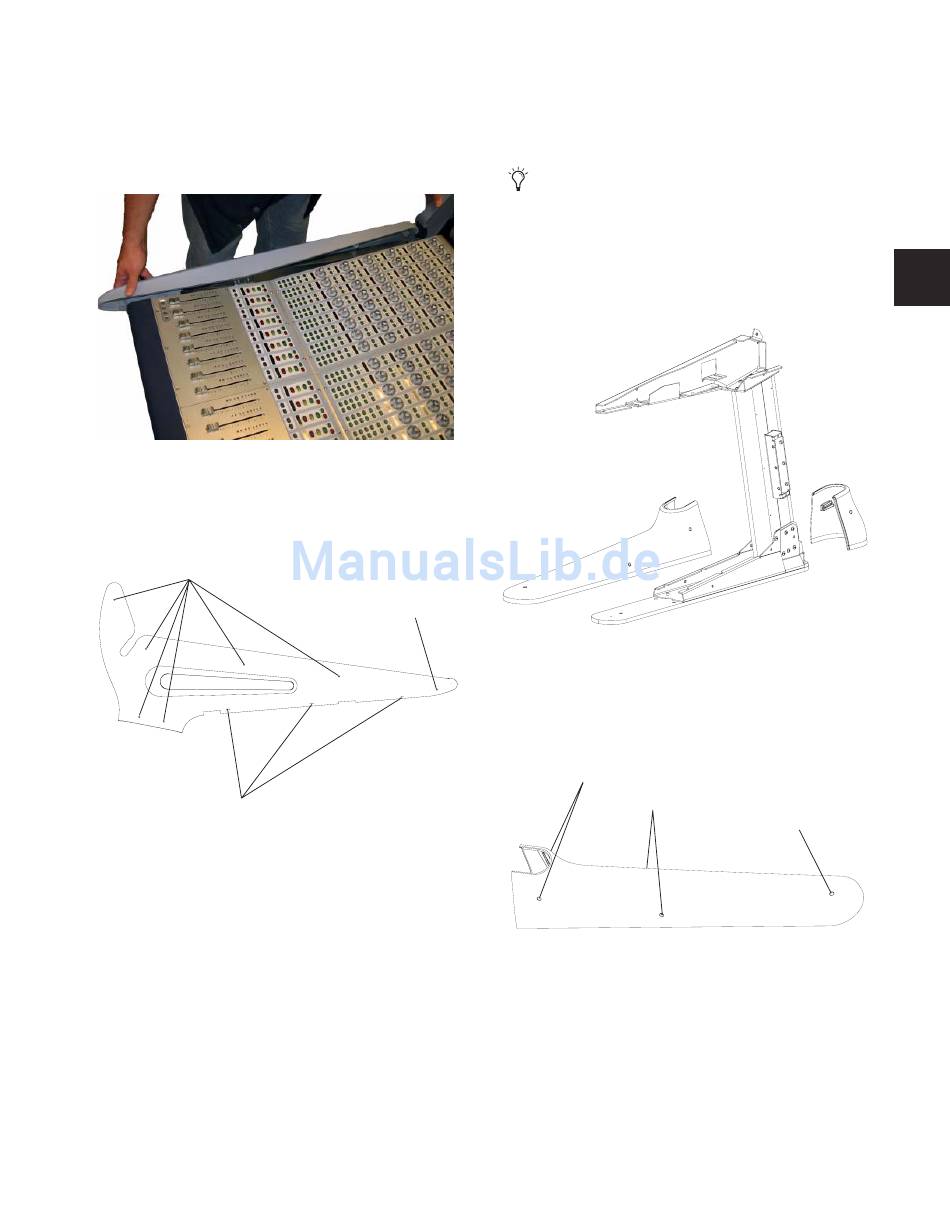

Abbildung 31: Befestigen eines Kunststoffseitenteils am Unterbau
Befestigen Sie die beiden Seitenteile mit den in
4
Abbildung 32 dargestellten Schrauben. Ziehen Sie die
Schrauben zunächst nicht fest. Nachdem Sie alle Schrauben
angebracht haben, können Sie diese festziehen.
6 Innensechskantschrauben (#10-32 x 1", Zylinderkopf)
1 Kreuzschlitzschraube (#6-32 x 3/4", Maschinensch
3 Kreuzschlitzschrauben (#10 x 3/4", Flachkopf)
Abbildung 32: Befestigen der Kunststoffseitenblenden
Montieren der Kunststoffblenden für
die Beine
Sie können die Kunststoffblenden für die Beine von D-Control
jederzeit montieren.
Um eine Beschädigung der Kunststoffblenden für die
Beine zu verhindern, sollten Sie sie erst nach der Montage
und Konfiguration der D-Control-Komponenten und
nachdem das System an seiner endgültigen Position
aufgestellt wurde montieren. Wenn möglich, sollten Sie
mit der Montage anderer Elemente fortfahren und sich
diese Schritte für das Ende aufheben.
Abbildung 33: Montage einer Kunststoffblende an einem Bein
So montieren Sie die Kunststoffblenden für die Beine:
Setzen Sie die vorderen Blenden auf die beiden Beine.
1
Befestigen Sie die beiden vorderen Blenden mit den in
Abbildung 34 dargestellten Schrauben.
2 Innensechskantschrauben (#10-32 x 3/4", Zylinderkopf)
2 Innensechskantschrauben (#10-32 x 1", Zylinderkopf)
Abbildung 34: Befestigen der vorderen Kunststoffblenden für die Beine
Kapitel 3: Montieren von D-Control 27
1 Innensechskantschraube
(#10-32 x 1/2", Zylinderkopf)
