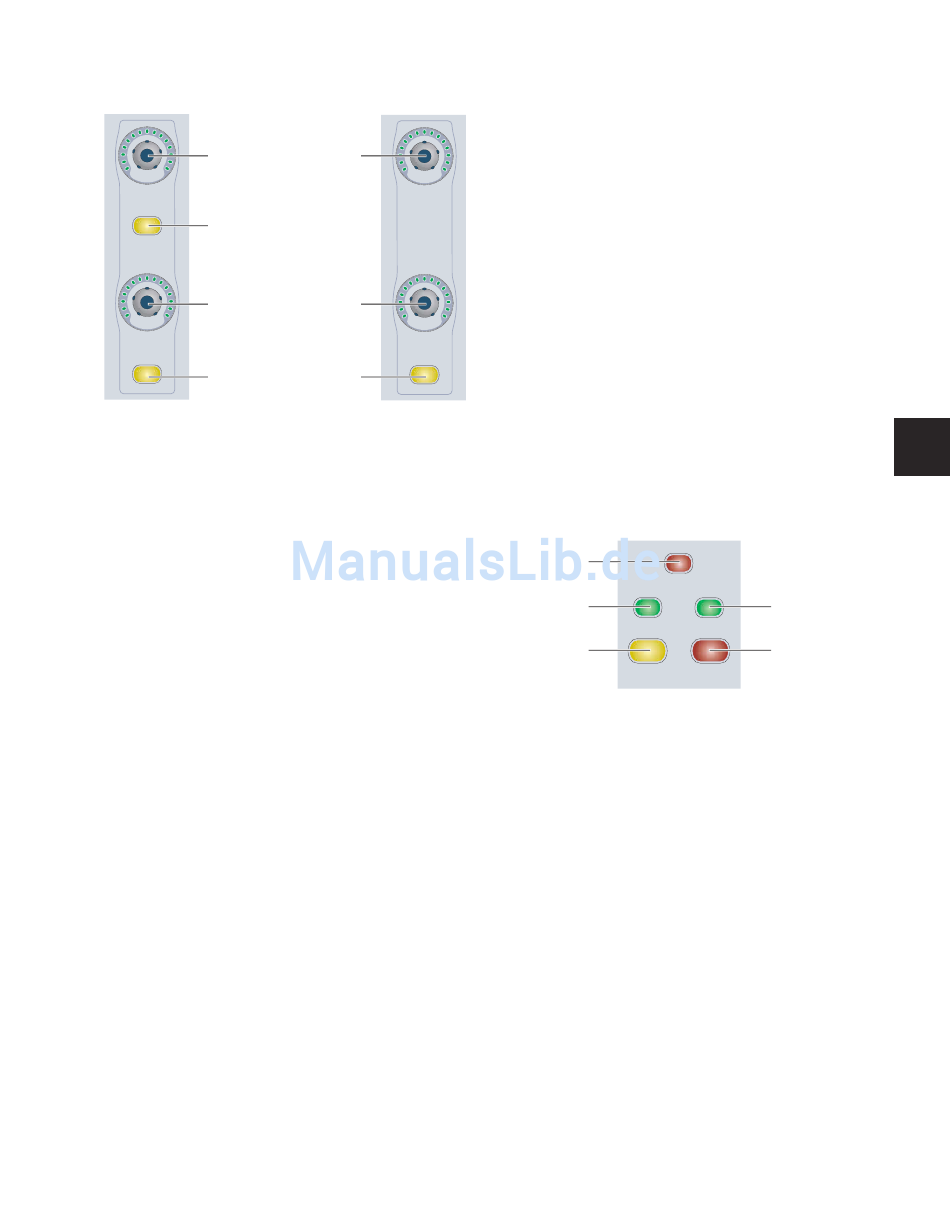

Bedienelemente für Control Room-Ausgang
Bedienelement
für Mini-
Ausgangspegel
Mini
Schalter für
Mini-Ausgang
On
ein/aus
Bedien-
element für
Hauptaus-
gangspegel
Main
Schalter für
Hauptausgang
ein/aus
On
Bedienelemente für Control Room-Ausgang
On-Schalter für Ausgänge
Das Control Room-Abhörsystem hat drei Ausgänge:
• Control Room-Hauptausgänge (8 Kanäle)
• Alternative Control Room-Ausgänge (8 Kanäle)
• Control Room-Mini-Ausgänge (2 Kanäle)
Es kann jedoch jeweils nur ein Ausgang aktiviert sein. Die
Schalter zum Ein-/Ausschalten der Ausgänge werden exklusiv
(Non-Latching) verwendet. Wenn Sie einen Ausgang
aktivieren, werden der entsprechende Name und der
Gain-Wert (in dB) in der Anzeige des Monitor-Bereichs
angezeigt.
Bedienelemente für Ausgangspegel
Jeder der drei Control Room-Ausgänge verfügt über einen
berührungsempfindlichen Drehregler zum Steuern des
Ausgangspegels. Wenn Sie einen der Drehreglerknöpfe
berühren, werden in der Anzeige des Monitor-Bereichs der
Ausgangsname und der aktuelle Ausgangspegel in dB
angezeigt. Die Verstärkung (Gain) reicht vom Mindestwert
-INF bis maximal +10 dB in Schritten von 1 dB.
Trim-Modus der Ausgangspegel
Die Ausgangsquellen können unabhängig voneinander
getrimmt werden, sodass verschiedene Referenzpegel
eingestellt oder die Unterschiede in der Gain-Struktur
ausgeglichen werden können. Die verfügbaren Trim-Werte
reichen von -20 dB bis +10 dB in Schritten von 0,5 dB.
Bedienelement
für Dim-Pegel
Dim Level
Bedien-
element für
alternativen
Ausgangspegel
Alt
Schalter für
alternativen
Ausgang
ein/aus
On
So trimmen Sie die Ausgangspegel:
Halten Sie den On-Schalter für den zu trimmenden Ausgang
1
gedrückt, bis der Schalter blinkt.
Drehen Sie den entsprechenden Drehreglerknopf, um den
2
Trim-Wert einzustellen. Auf der Anzeige des Monitor-Bereichs
wird „Trim" und der Trim-Wert in dB angezeigt.
Drücken Sie den blinkenden On-Schalter, um den
3
Trim-Modus zu beenden.
Dim Level-Bedienelement
Mit dem Bedienelement für den Dim-Pegel (Dim Level)
können Sie die durch den Dim-Schalter (unten im
Monitor-Bereich) angewendete Stärke der
Verstärkungsreduktion (Gain Reduction) anpassen.
Die verfügbaren Werte für Verstärkungsreduktion reichen
von -30 dB bis 0 dB in Schritten von 1 dB.
Wenn Sie den Dim Level-Drehreglerknopf berühren, wird in
der Anzeige des Monitor-Bereichs „Dim" und die
Verstärkungsreduktion in dB angezeigt.
Bedienelemente für Abhörausgangsmodus
Schalter für
Konfiguration
Setup
Schalter für
Kalibrations-
modus
Cal
Schalter
für Dimmen
Dim
Bedienelemente für Abhörausgangsmodus
Setup-Schalter
Diese Funktion steht derzeit für D-Control nicht zur
Verfügung.
Cal-Schalter
Mit dem Schalter für den Kalibrationsmodus (Cal) können Sie
einen Modus aufrufen, durch den der in der Anzeige des
Monitor-Bereichs angezeigte Ausgangswert von Gain (in dB)
zu Schalldruckpegel (in dB SPL) für die einzelnen Control
Room-Ausgänge wechselt. Dieser Schalter leuchtet, wenn ein
SPL-Wert für den aktivierten Ausgang angezeigt wird.
Damit die Ausgangspegel in dB SPL angezeigt werden, müssen
Sie zunächst die einzelnen Ausgänge kalibrieren. Für die
SPL-Kalibrierung benötigen Sie eine Quelle für rosa Rauschen
(oder anderes Referenzmaterial) und Schalldruckpegelanzeige
zum Messen des Ausgangs der einzelnen Control
Room-Lautsprecher.
Kapitel 10: Abhör- und Pegelanzeigenbereiche 99
Schalter für
Monoausgang
Mono
Mute-Schalter
Mute
