Auf der rechten Seite jedes Fader-Moduls ist ab Werk ein
Abstandhalter angebracht. Je nach Größe und Konfiguration
des D-Control-Systems müssen Sie den Abstandhalter eines
Fader-Moduls möglicherweise von diesem abschrauben und
an der Hauptgeräteeinheit anbringen. Informationen zu den
möglichen Systemkonfigurationen finden Sie im folgenden
Abschnitt.
System mit 16 Fadern
Wenn Sie ein D-Control-System mit 16 Fadern konfigurieren,
können Sie die Hauptgeräteeinheit links oder rechts vom
Fader-Modul positionieren.
Haupt-
Fader-
geräte-
Modul
einheit
Haupt-
Fader-
Fader-
geräte-
Modul
einheit

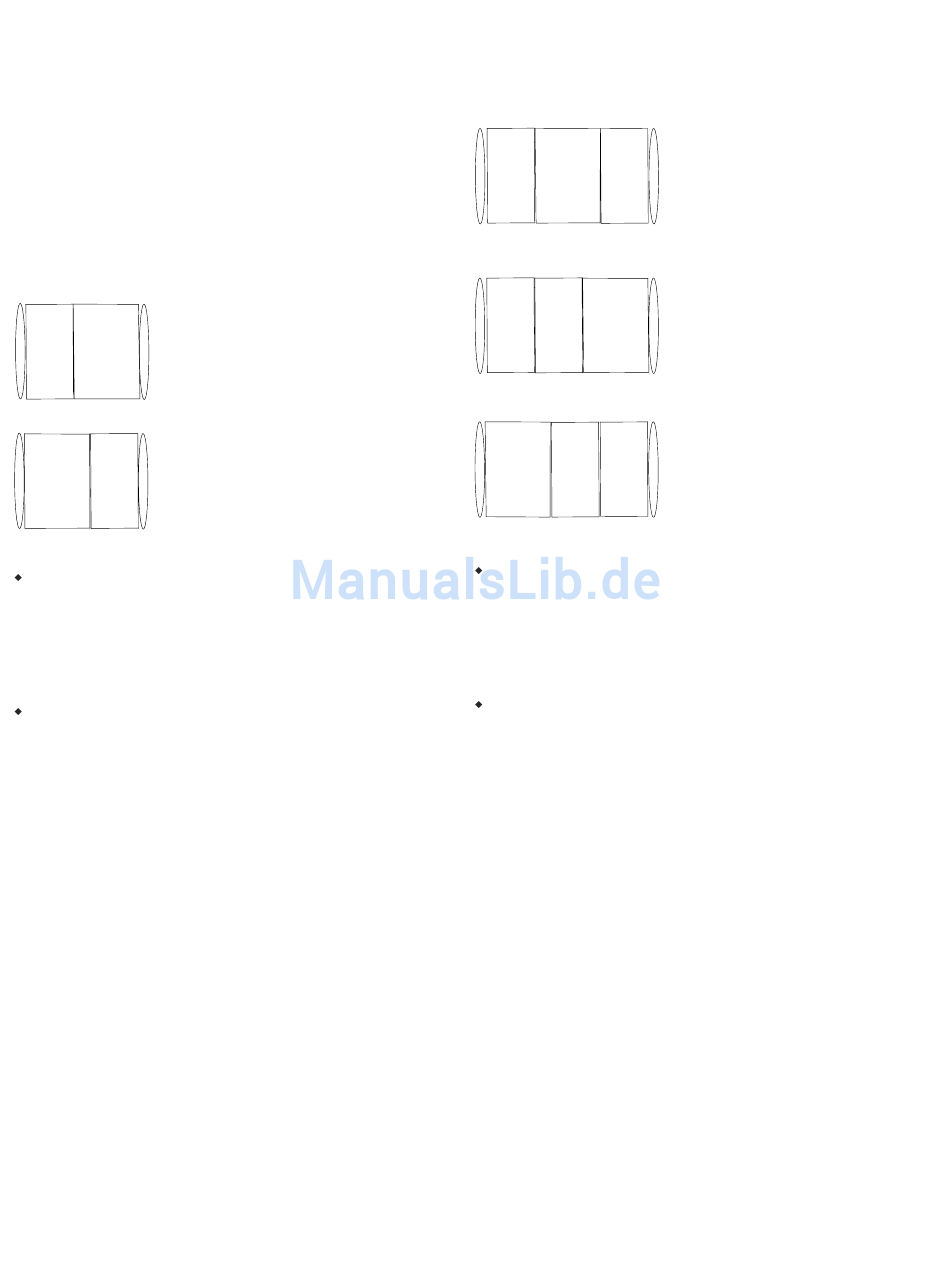

Abbildung 17: Konfigurationen mit 16 Kanälen
Wenn Sie die Hauptgeräteeinheit links vom Fader-Modul
positionieren, müssen Sie den Abstandhalter vom
Fader-Modul abschrauben und an der Hauptgeräteeinheit
anbringen. Lesen Sie hierzu den Abschnitt „Ummontieren des
Abstandhalters" auf Seite 23, bevor Sie Geräteeinheiten auf
dem Unterbau befestigen.
Wenn Sie die Hauptgeräteeinheit rechts vom Fader-Modul
positionieren, können Sie den Abstandhalter am Fader-Modul
belassen. Fahren Sie mit „Montieren der Geräteeinheiten auf
dem Unterbau" auf Seite 24 fort.
22
D-Control-Handbuch
System mit 16 Fadern
(Hauptgeräteeinheit rechts)
System mit 16 Fadern
(Hauptgeräteeinheit links)
System mit 32 Fadern
Wenn Sie ein D-Control-System mit 32 Fadern konfigurieren,
können Sie die Hauptgeräteeinheit links, rechts oder zwischen
den beiden Fader-Modulen positionieren.
Haupt-
Fader-
Fader-
geräte-
Modul
Modul
einheit
Haupt-
Fader-
Fader-
geräte-
Modul Modul
einheit
Haupt-
Fader- Fader-
geräte-
Modul Modul
einheit
Abbildung 18: Konfigurationen mit 32 Kanälen
Wenn Sie die Hauptgeräteeinheit links von oder zwischen
den Fader-Modulen positionieren, müssen Sie den
Abstandhalter des Fader-Moduls ganz rechts abschrauben und
an der Hauptgeräteeinheit anbringen. Lesen Sie hierzu den
Abschnitt „Ummontieren des Abstandhalters" auf Seite 23,
bevor Sie Geräteeinheiten auf dem Unterbau befestigen.
Wenn Sie die Hauptgeräteeinheit rechts von den
Fader-Modulen positionieren, können Sie die Abstandhalter
an den Fader-Modulen belassen. Fahren Sie mit „Montieren
der Geräteeinheiten auf dem Unterbau" auf Seite 24 fort.
System mit 32 Fadern
(Hauptgeräteeinheit in der Mitte)
System mit 32 Fadern
(Hauptgeräteeinheit rechts)
System mit 32 Fadern
(Hauptgeräteeinheit links)
