Montagematerial für Unterbau
Das folgende Montagematerial wird mit dem D-Control-Unterbau geliefert Unter Umständen sind auch Ersatzteile enthalten.
Innensechskantschraube
(1/4"-20 x 1/2", Zylinderkopf)
Innensechskantschraube
(#10-32 x 1", Zylinderkopf)
Innensechskantschraube
(#10-32 x 3/4", Zylinderkopf)
Kreuzschlitzschraube
(#6-32 x 3/4", Maschinenschraube mit Flachkopf)

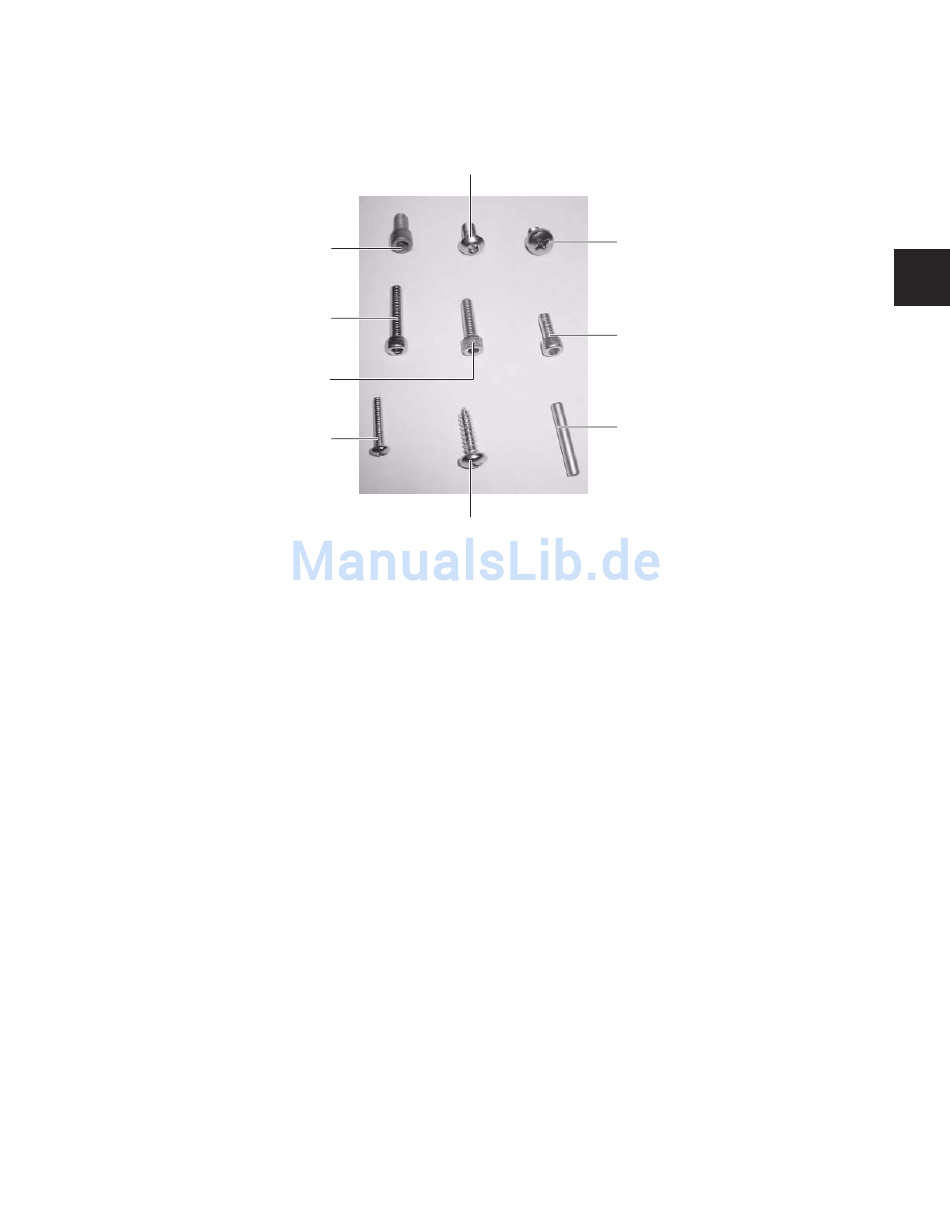

Abbildung 4: D-Control-Montagematerial für Metall- und Kunststoffteile
Montagematerial für Metallteile des Unterbaus
• 12 Innensechskantschrauben
(1/4"-20 x 1/2", Halbrundkopf)
• 8 Innensechskantschrauben
(1/4"-20 x 1/2", Zylinderkopf)
• 14 Kreuzschlitzschrauben (M6 x 8 mm, Flachkopf)
(bei System mit 32 Fadern: 18 Schrauben)
• 6 Innensechskantschrauben (1/2"-20 x 1", Zylinderkopf)
zum Justieren des Unterbaus (nicht abgebildet)
• Rundstifte (1/2")
Montagematerial für Kunststoffteile des Unterbaus
• 2 Innensechskantschrauben (#10-32 x 1/2",
Zylinderkopf)
• 4 Innensechskantschrauben (#10-32 x 3/4",
Zylinderkopf)
• 22 Innensechskantschrauben (#10-32 x 1", Zylinderkopf)
• 6 Kreuzschlitzschrauben (#10 x 3/4", Flachkopf)
• 2 Kreuzschlitzschrauben (#6-32 x 3/4",
Maschinenschrauben mit Flachkopf)
Kabelzubehör
• 14 Anker für Kabelbinder
• 8 Kabelbinder (schraubbar)
• 14 Kabelbinder
• 4 Kabelbinder mit Klettverschluss
Innensechskantschraube (1/4"-20 x 1/2", Halbrundkopf)
Kreuzschlitzschraube (#10 x 3/4", Flachkopf)
• 8 Selbstschneideschrauben (#8 x 1/2", zur Verwendung
Werkzeuge für die Montage des Unterbaus
Zur Montage des D-Control-Unterbaus benötigen Sie die
folgenden Werkzeuge:
• Inbusschlüssel (5/32", für Schrauben mit Halbrundkopf)
• Inbusschlüssel (3/16", für Schrauben mit Zylinderkopf)
• Inbusschlüssel (3/8", für Justierschrauben)
• Kreuzschlitzschraubendreher
• Kreuzschlitzschraubendreher
• kleiner Hammer (für 1"-Rundstifte)
Die folgenden Werkzeuge sind optional:
• Gummihammer zum Justieren des Unterbaus
• Zurrgurt aus Nylon zum Zusammenführen des
Kreuzschlitzschraube
(M6 x 8 mm, Flachkopf)
Innensechskantschraube
(#10-32 x 1/2", Zylinderkopf)
Rundstift (1/2")
mit den Klettverschlusskabelbindern und den
schraubbaren Kabelbindern)
(#2, für große Kreuzschlitzschrauben)
(#1, für kleine Kreuzschlitzschrauben)
Unterbaus
