Umpositionieren von Tastatur und
Trackball (optional)
Sie können den Trackball auf der Hauptgeräteeinheit von
D-Control links von der Computertastatur positionieren.
So ändern Sie die Anordnung von Tastatur und Trackball:
Entfernen Sie die Schrauben der Computertastatur und des
1
Trackballs der D-Control-Hauptgeräteeinheit mithilfe eines
Inbusschlüssels (5/64").
Tauschen Sie die Positionen von Trackball und Tastatur aus.
2
Achten Sie hierbei besonders auf die darunter verlaufenden
Kabel.
Befestigen Sie die Computertastatur und den Trackball
3
wieder an der Hauptgeräteeinheit.

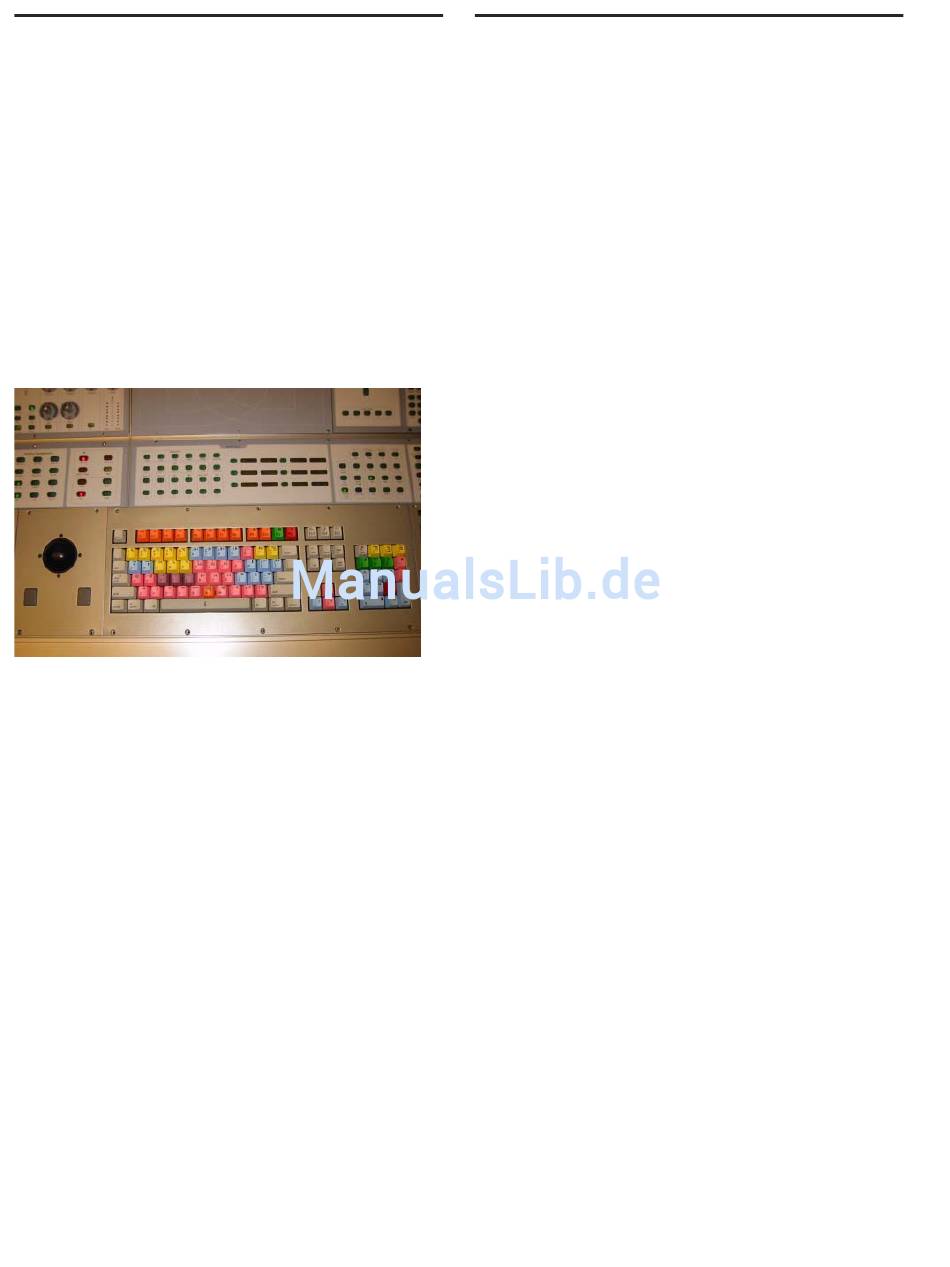

Abbildung 47: Trackball links von der Tastatur (Hauptgeräteeinheit)
32
D-Control-Handbuch
Ersetzen des Trackballs durch einen
externen Trackball oder eine externe
Maus (optional)
Wenn Sie einen eigenen Trackball oder eine eigene Maus
verwenden möchten, können Sie den D-Control-Trackball
von der Hauptgeräteeinheit abschrauben ihn durch die
mitgelieferte Platte ersetzen. Auf dieser Platte können Sie
einen USB-kompatiblen Trackball oder eine UBS-kompatible
Maus einsetzen.
So entfernen Sie den Trackball:
Entfernen Sie die Schrauben der Trackball-Platte auf der
1
D-Control-Hauptgeräteeinheit mithilfe eines Inbusschlüssels
(5/64").
Ziehen Sie den Molex-Stecker ab, mit dem der Trackball mit
2
der Platine verbunden ist.
Ziehen Sie das andere Ende des Molex-Steckers vom
3
P1-Anschluss auf der Platine ab.
Entfernen Sie die Schrauben, mit denen die Platine an der
4
Trackball-Platte befestigt ist. Legen Sie diese Originalplatte
beiseite.
Bringen Sie die Platine auf der Unterseite der leeren
5
Trackball-Platte an.
Schließen Sie Ihren Trackball oder Ihre Maus mithilfe des
6
USB-Anschlusses auf der Platine an.
Verbinden Sie das Molex-Kabel, das Sie in Schritt 3 entfernt
7
haben, mit dem P2-Anschluss auf der Platine. Verbinden Sie
Anschluss und Stecker so, dass die Polung dieser Verbindung
erhalten bleibt. Hierzu muss die rote Litze am Ende des Kabels
direkt unter der „V"-Markierung von P2 liegen.
Führen Sie das Kabel des Trackballs bzw. der Maus durch den
8
Schlitz in der leeren Platte.
Befestigen Sie die leere Platte an der Hauptgeräteeinheit.
9
