Befestigen Sie die Geräteeinheiten von unten mithilfe von
6
Kreuzschlitzschrauben (M6 x 8 mm, Flachkopf) an der
vorderen und hinteren Halteschiene. Hierbei werden sechs
Schrauben für die Hauptgeräteeinheit (drei für die vordere
und drei für die hintere Halteschiene) und vier Schrauben für
das Fader-Modul (zwei vorne und zwei hinten) verwendet.
Ziehen Sie diese Schrauben nicht fest, sodass die
Geräteeinheiten noch auf den Halteschienen bewegt
werden können.
Abbildung 25: Befestigen einer Geräteeinheit an den Halteschienen
von unten
Zusammenführen des Unterbaus
In diesem Arbeitsschritt werden Sie den Unterbau
zusammenführen und die Geräteeinheiten endgültig
befestigen.
So führen Sie den Unterbau zusammen:
Schieben Sie die Beine des Unterbaus vollständig
1
zusammen, um die Lücke zwischen dem Unterbau und den
äußeren Geräteeinheiten zu schließen. Sie können die Beine
bei Bedarf mit einem Gummihammer in die richtige Position
bringen.
Verwenden Sie einen Zurrgurt aus Nylon, um die Beine des
2
Unterbaus zusammenzudrücken.

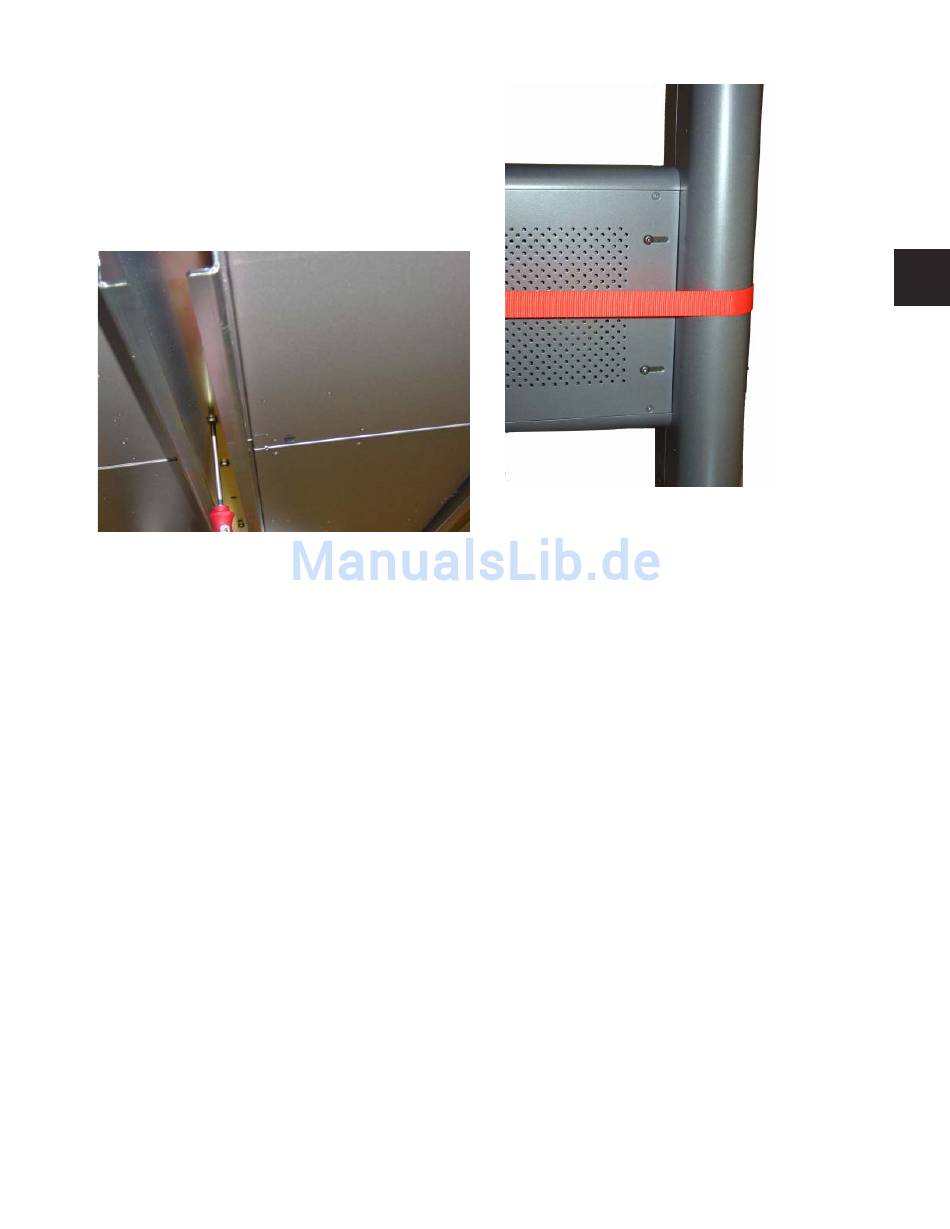

Abbildung 26: Verwenden eines Nylongurts für die Beine
Sollte zwischen der hinteren Querverstrebung und einem
3
der beiden Beine noch eine Lücke offen sein, positionieren Sie
die Querverstrebung so, dass die Lücke auf beiden Seiten
gleich groß ist.
Ziehen Sie die sechs Halbrundkopfschrauben auf beiden
4
Seiten der hinteren Querverstrebung fest.
Drücken Sie die D-Control-Geräteeinheiten bei Bedarf
5
mithilfe des Zurrgurts zusammen. Führen Sie ihn dazu wie in
Abbildung 27 gezeigt unter den Oberteilen der Beine und über
die D-Control-Geräteeinheiten hinweg. Stellen Sie sicher, dass
der Nylongurt keine Schalter oder Drehregler auf der
Oberfläche berührt.
Kapitel 3: Montieren von D-Control 25
