Montieren der Geräteeinheiten auf dem
Unterbau
Nach der Vorbereitung der D-Control-Hauptgeräteeinheit
und der Fader-Module werden die Geräteeinheiten in der
gewünschten Anordnung auf dem Unterbau positioniert.
Montieren Sie die Geräteeinheiten von links nach rechts auf
dem Unterbau.
So montieren Sie die D-Control-Geräteeinheiten auf dem
Unterbau:
Legen Sie die erste Geräteeinheit so auf den Unterbau, dass
1
die Auskehlungen auf der Geräteunterseite mit der vorderen
und hinteren Halteschiene des Unterbaus ausgerichtet sind.

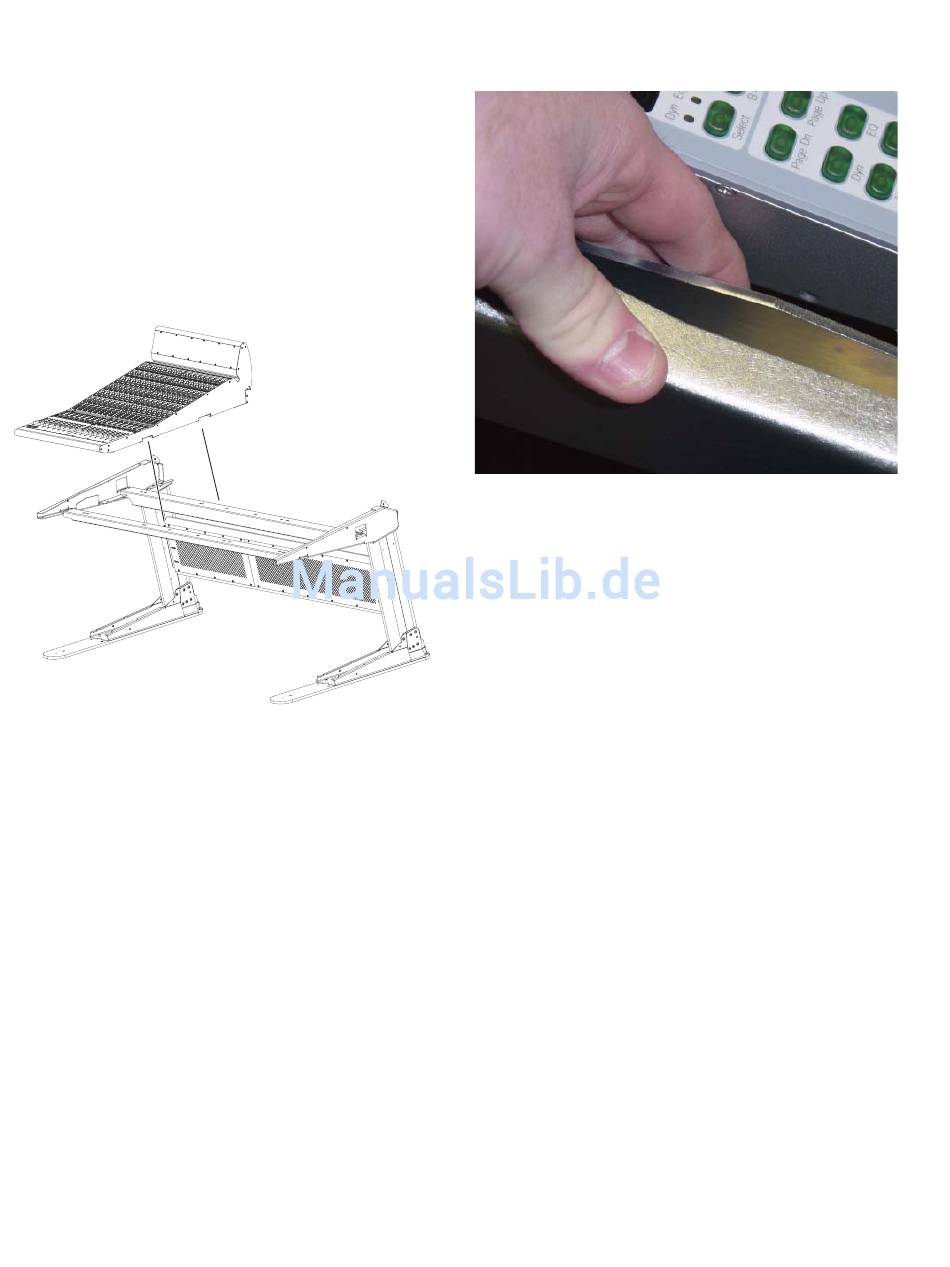

Abbildung 23: Positionieren eines Fader-Moduls auf dem Unterbau
24
D-Control-Handbuch
Schieben Sie die Geräteeinheit auf dem Unterbau nach
2
links. Lassen Sie zwischen der Geräteeinheit und der
Innenseite des Unterbaus ca. 2 cm Freiraum.
Abbildung 24: Freiraum zwischen Geräteeinheit und Unterbau
Legen Sie die weiteren Geräteeinheiten auf den Unterbau.
3
Achten Sie dabei darauf, die Stifte der zuvor befestigten
Geräteeinheiten nicht zu beschädigen.
Schieben Sie die Einheiten zusammen, sodass die Stifte einer
4
Geräteeinheit in die entsprechenden Löcher in der Seite der
daneben liegenden Geräteeinheit eingeführt werden.
Schieben Sie nach der Positionierung der Geräteeinheiten
5
die Beine des Unterbaus zusammen, sodass sich die Lücke
zwischen dem Unterbau und den außen liegenden
Geräteeinheiten verkleinert. Lassen Sie auf beiden Seiten ca.
0,5 cm für die Seitenblenden frei.
