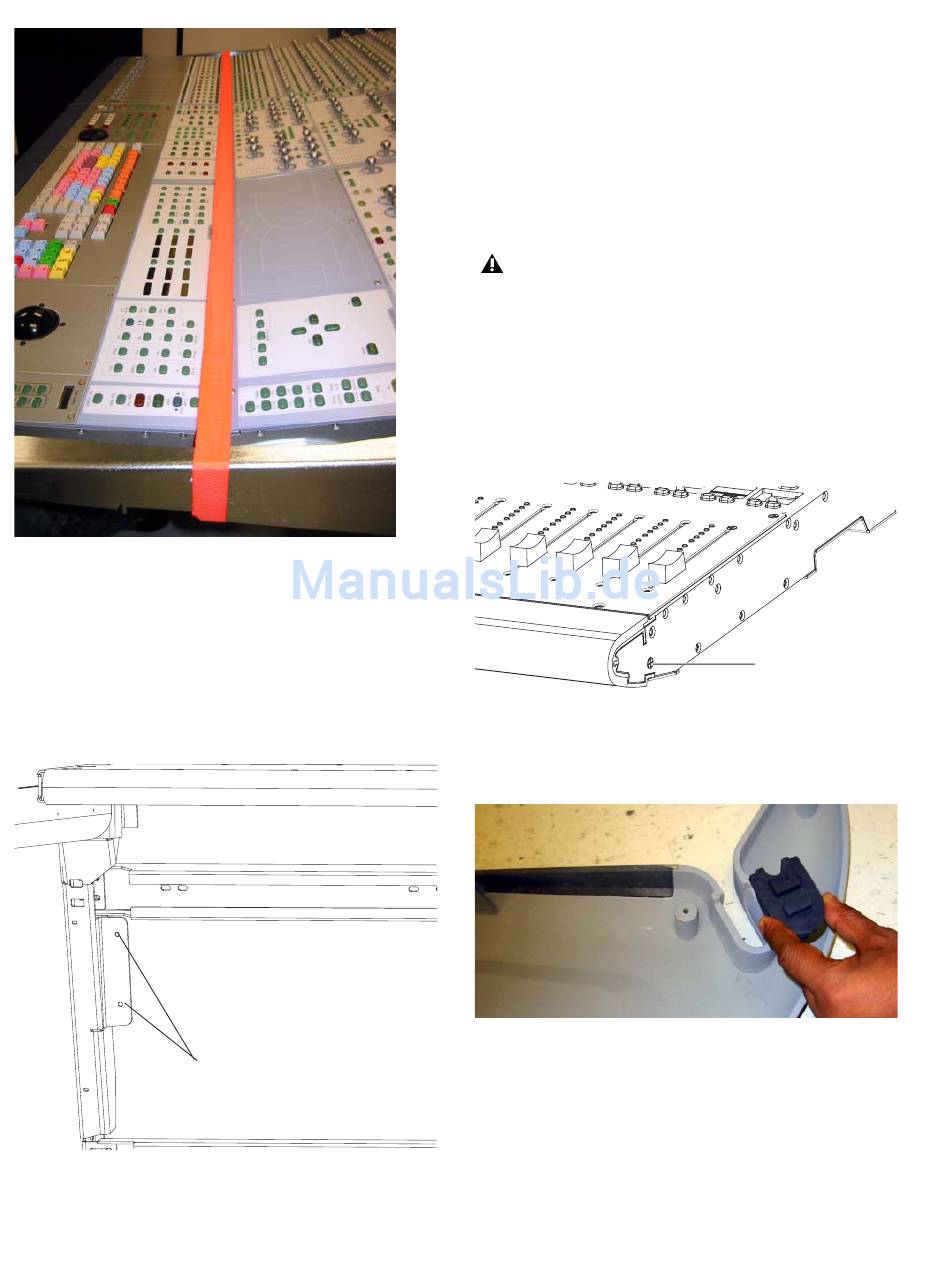

Abbildung 27: Verwenden eines Nylongurts für die
D-Control-Geräteeinheiten
Ziehen Sie die beiden Zylinderkopfschrauben auf beiden
6
Seiten der vorderen und hinteren Halteschienen von
unten fest.
Befestigen Sie die ganz links und ganz rechts liegenden
7
Geräteeinheiten mithilfe von Kreuzschlitzschrauben
(M6 x 8 mm, Flachkopf) von unten mit den Beinen. Ziehen Sie
diese Schrauben fest an.
2 Kreuzschlitzschrauben
(M6 x 8 mm, Flachkopf)
Abbildung 28: Befestigen einer Geräteeinheit an einem Bein
(Ansicht von unten)
26
D-Control-Handbuch
Ziehen Sie die Kreuzschlitzschrauben, mit denen die
8
D-Control-Geräteeinheiten an der vorderen und hinteren
Halteschiene befestigt sind, von unten fest.
Entfernen Sie den Nylongurt.
9
Montieren der Kunststoffseitenblenden
Nun da die D-Control-Geräteeinheiten positioniert und an
den Halteschienen befestigt sind, können Sie die
Seitenblenden aus Kunststoff montieren.
Verwenden Sie keinen elektrischen Schraubendreher
oder ein Werkzeug mit ähnlich hohem Drehmoment
zum Anbringen der Seitenblenden, da diese hierdurch
verzogen oder beschädigt werden könnten.
So montieren Sie die Kunststoffseitenblenden:
Auf jeder Seite des Systems befinden sich nahe der
1
Vorderseite jedes Geräts zwei übereinander liegende
Maschinenschrauben (#6-32). Entfernen Sie auf jeder Seite der
Geräteeinheit die untere der beiden Schrauben.
Abbildung 29: Entfernen der Maschinenschraube von einer
Geräteeinheit
Befestigen Sie die beiden blauen Gummiblenden an der
2
Innenseite der Kunststoffseitenblenden.
Abbildung 30: Befestigen einer Gummiblende in einer Kunststoffblende
Zu entfernende
Schraube
