Ummontieren des Abstandhalters
Bei der Montage von Fader-Modulen rechts von der
Hauptgeräteeinheit müssen Sie den Abstandhalter von dem
ganz rechts liegenden Fader-Modul abnehmen und auf der
rechten Seite der Hauptgeräteeinheit befestigen.
Verwenden Sie keinen elektrischen Schraubendreher
oder ein Werkzeug mit ähnlich hohem Drehmoment
zum Entfernen und Anbringen der Schrauben für den
Abstandhalter, da diese die Gewinde beschädigen
könnten.
So montieren Sie den Abstandhalter um:
Entfernen Sie die Schrauben, mit denen der Abstandhalter
1
befestigt ist. Notieren Sie sich beim Entfernen die Position der
längeren Schrauben (2 vorne, 5 hinten).
Lange Schrauben (2)

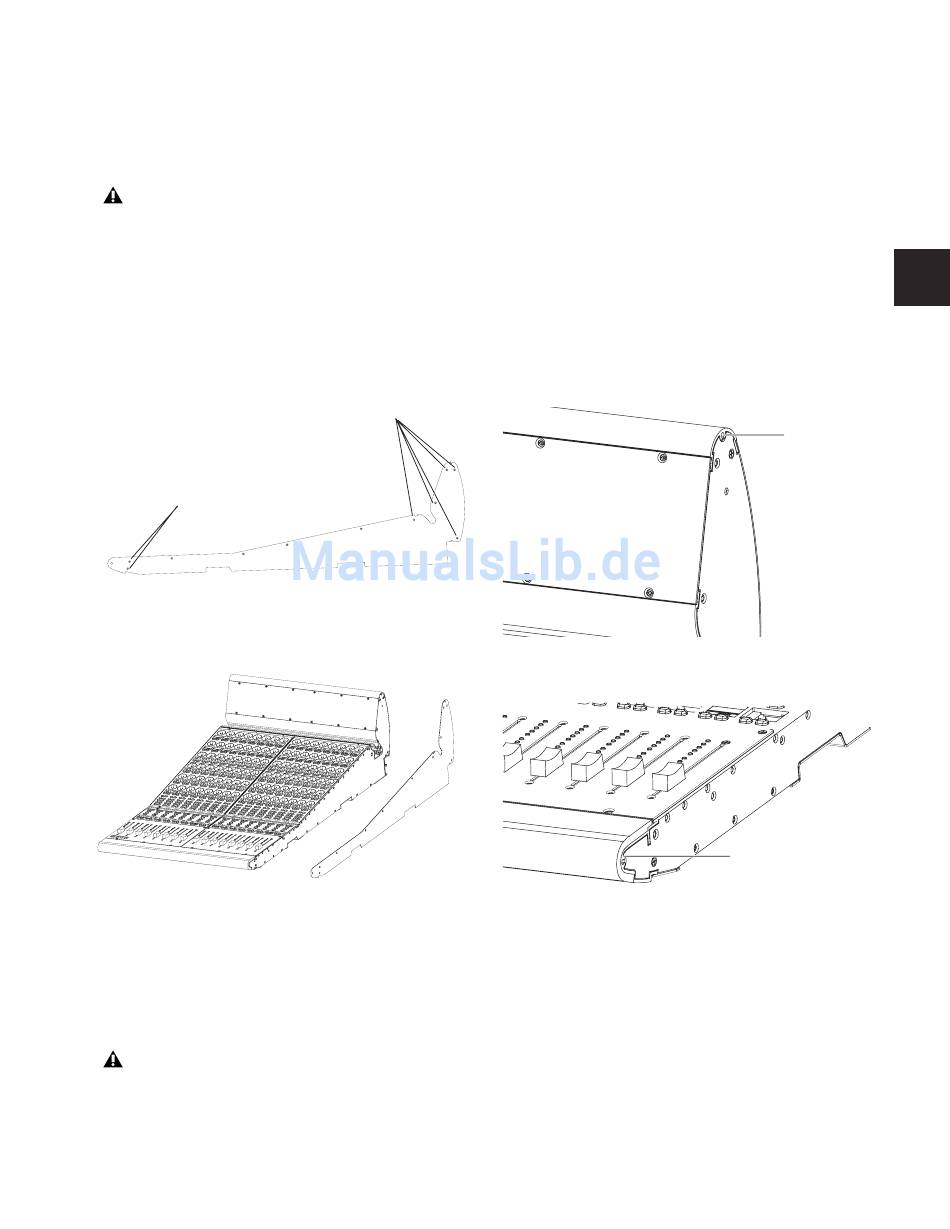

Abbildung 19: D-Control-Abstandhalter (ohne Fader-Modul)
Entfernen Sie den Abstandhalter von der rechten Seite des
2
Fader-Moduls.
Abbildung 20: Entfernen des Abstandhalters von einem Fader-Modul
Bringen Sie die Schrauben auf der Seite des Fader-Moduls an.
3
Achten Sie darauf, die langen Schrauben an der korrekten
Position anzubringen.
Entfernen Sie die entsprechenden Schrauben auf der
4
rechten Seite der Hauptgeräteeinheit und bringen Sie den
Abstandhalter mit diesen Schrauben wieder an.
Die Löcher im Abstandhalter sind für die Anbringung auf
der rechten Seite einer Geräteeinheit ausgefräst. Bringen
Sie den Abstandhalter nicht an der linken Seite einer
D-Control-Geräteeinheit an.
Rundstifte der Geräteeinheit ganz rechts
Jede D-Control-Geräteeinheit wird mit zwei Rundstiften
ausgeliefert, die sich auf dessen rechten Seite befinden und
zum Befestigen der Geräteeinheiten am Unterbau dienen.
Diese Stifte werden bei der am weitesten rechts liegenden
Geräteeinheit nicht benötigt.
So sorgen Sie dafür, dass die Rundstifte der Geräteeinheit ganz
rechts bündig abschließen:
Gehen Sie für die Geräteeinheit, die sich ganz rechts
1
befinden wird, wie folgt vor.
Klopfen Sie die beiden Stifte auf der rechten Seite mit einem
2
kleinen Hammer vorsichtig ein, bis sie bündig abschließen.
Da es keinen Anschlag gibt, können Sie zu einem späteren
Zeitpunkt neue Stifte anbringen, wenn Sie das System
erweitern möchten.
Lange Schrauben (5)
Abbildung 21: Anbringen des oberen Rundstifts an einer
D-Control-Geräteeinheit
Abbildung 22: Anbringen des vorderen Rundstifts an einer
D-Control-Geräteeinheit
Position des
oberen
Rundstifts
Position des vorderen
Rundstifts
Kapitel 3: Montieren von D-Control 23
