Setzen Sie die hinteren Blenden auf die beiden Beine.
2
Befestigen Sie die beiden hinteren Blenden mit den in
Abbildung 35 dargestellten Schrauben.
3 Innensechskantschrauben
(#10-32 x 1", Zylinderkopf)
Abbildung 35: Befestigen der hinteren Kunststoffblenden für die Beine
Montieren eines Displays
In D-Control haben Sie zwei Möglichkeiten zur Verwendung
eines Displays:
Frei stehendes Display: Die Displaystellfläche von D-Control
bietet Platz für ein frei stehendes TFT-Display.
TFT-Display an Schwenkarm: Mithilfe des Schwenkarms, der
im Lieferumfang der Hauptgeräteeinheit enthalten ist,
können Sie ein TFT-Display auf D-Control montieren.
Allgemeine Anweisungen zur Montage eines Displays finden
Sie in den folgenden Abschnitten. Details zu einem
bestimmten Displaymodell können Sie den Anweisungen des
jeweiligen Geräts entnehmen.
Aufstellen eines frei stehenden Displays
Die Displaystellfläche der Hauptgeräteeinheit von D-Control
ist für ein frei stehendes TFT-Display mit einer Größe von bis
zu 20" geeignet (z. B. ein Apple Cinema-Display). Größere
Displays verdecken möglicherweise die Sicht auf die
Pegelbrücke der Hauptgeräteeinheit.
28
D-Control-Handbuch
So stellen Sie ein frei stehendes Display auf:
Entfernen Sie die Displaystellflächen-Platte von der
1
Hauptgeräteeinheit.

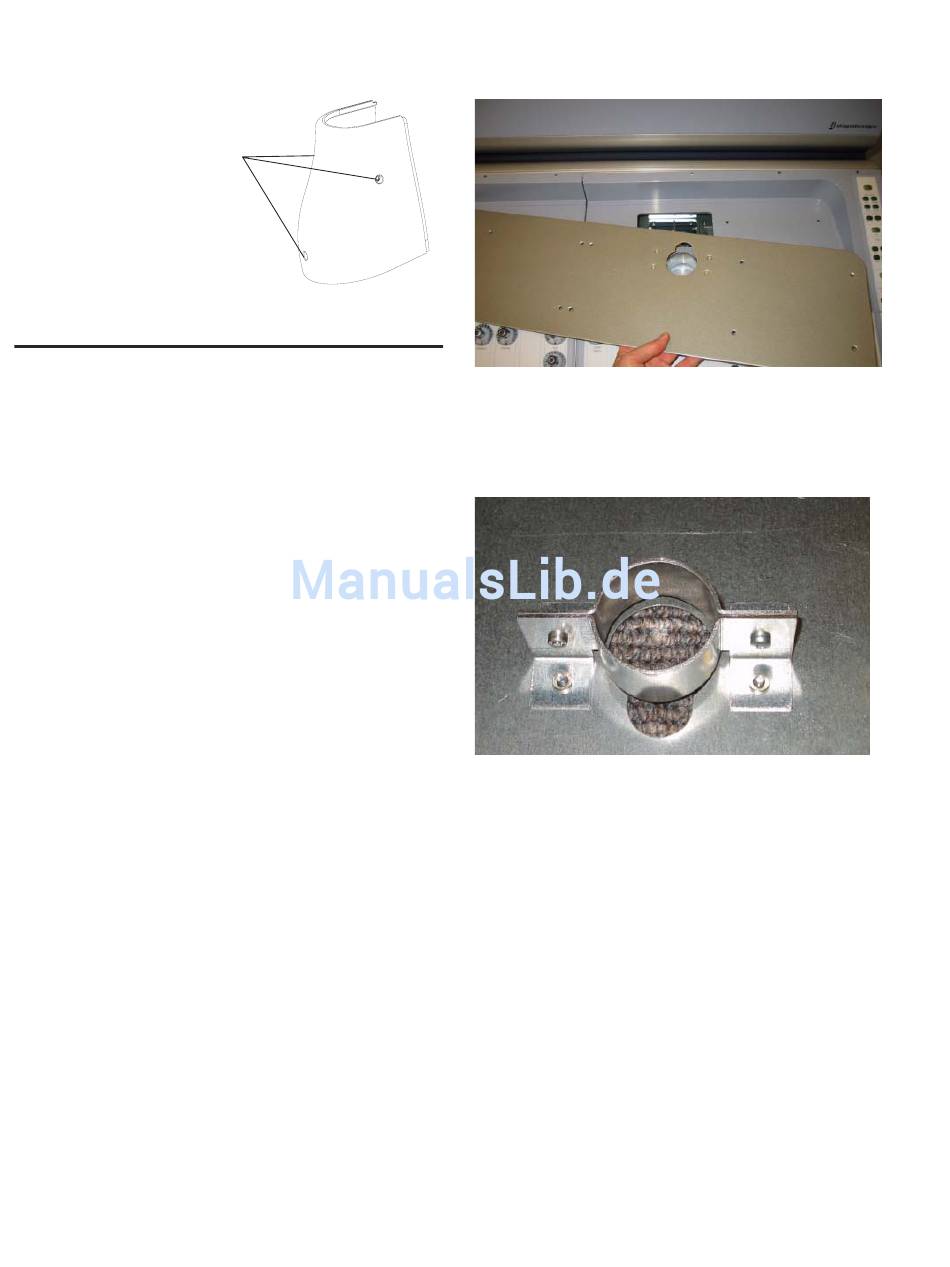

Abbildung 36: Entfernen der Displaystellfläche von der
Hauptgeräteeinheit
Ersetzen Sie das Gehäuse für das Montagerohr auf der
2
Unterseite der Displaystellflächen-Platte durch die
mitgelieferte Abdeckung.
Abbildung 37: Gehäuse für das Montagerohr (Rückseite der
Displaystellflächen-Platte)
Führen Sie die Displaykabel durch die dafür vorgesehene
3
Öffnung in der Displaystellflächen-Platte.
