7.6.4 Schaltausgänge
Die beiden Schaltausgänge können unabhängig voneinander für
eine Fehler- bzw. Grenzwertüberwachung an dem Ausgabewert
Abstand 1 eingesetzt werden.
Nach Abschluss der Einstellungen müssen die Schaltausgänge
freigegeben werden, siehe 7.6.5.
Messbereichsfehler
Abstand außerhalb
Analogbereich
Abstand außerhalb
Grenzwerte
Die Schaltausgänge werden abhängig vom eingestellten Schalt-
verhalten aktiviert.
MBE = Messbereichsende
HW = Hysteresewert
MBA = Messbereichsanfang
optoNCDT 1900
Messobjekt außerhalb des Messbe-
reiches, kein Messobjekt vorhanden
oder ungeeignetes Messobjekt (zu
dunkel, metallisch poliert, zu wenig
reflektierend).
Liegt der Abstand außerhalb des
skalierten Bereichs, wird der Schalt-
ausgang aktiviert.
Bei Über- bzw. Unterschreitung eines
Grenzwertes werden die Schalt-
ausgänge aktiviert. Wird bei beiden
Schaltausgängen die Grenzwertüber-
wachung gewählt, lassen sich damit
Warn- und Alarmgrenzen realisieren.
Max = Maximum
Min = Minimum
Beispiel
- Schaltausgang 1: Abstand außerhalb Grenzwerte, beide
- Schaltausgang 2: Messbereichsfehler
MBE
Max
HW
HW
Min
MBA
+
Schaltausgang 1
GND
+
Schaltausgang 2
GND

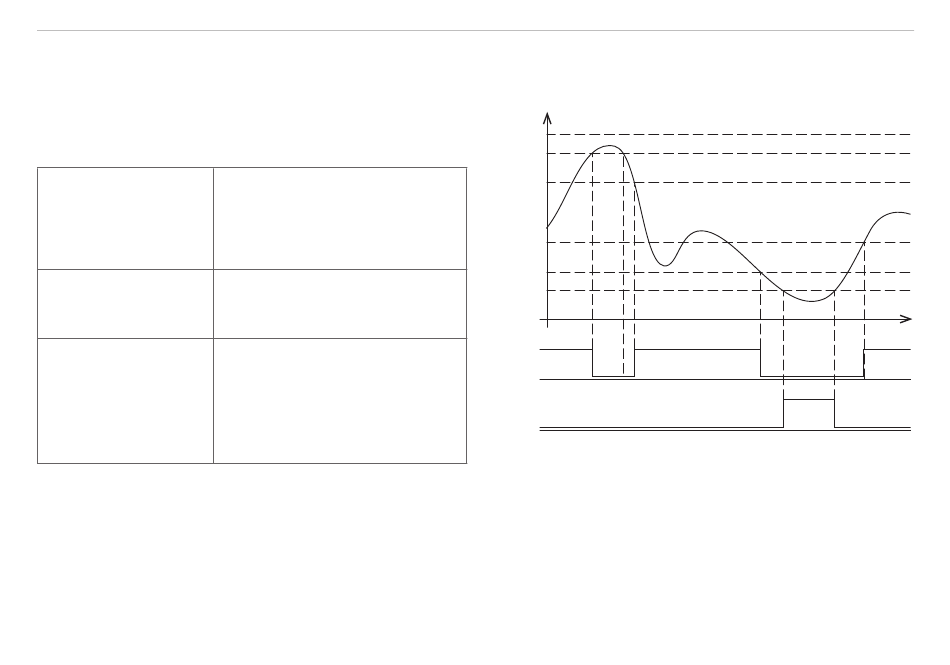

Abb. 46 Schaltausgang 1 mit Grenzwerten (NPN), Schaltaus-
gang 2 mit Messbereichsfehler (PNP)
Beim Überschreiten des oberen Grenzwertes (Max) wird
der zugeordnete Schaltausgang 1 mit NPN-Schaltverhalten
aktiviert (leitend), bei der nachfolgenden Unterschreitung
des Hysteresewertes wieder deaktiviert. Analoges gilt für das
Unterschreiten des unteren Grenzwertes (Min). Der Schaltaus-
gang 2 reagiert auf eine Messbereichsverletzung, siehe Abb.
46.
