Betrieb
6.7
Schaltausgänge, Grenzwertüberwachung
Die Schaltausgänge können unabhängig voneinander eingesetzt werden für eine Überwachung
- des Analogausgangs,
- von Grenzwerten.
Schaltmodus
Ausgabepegel
Schaltausgang 1
Schaltausgang 2
Bereichsprüfung
Schaltausgang 3
Obergrenze in mm
Untergrenze in mm
Hysterese in mm
Signalpegel halten in ms
Wechseln Sie in Das Menü Einstellungen > Digitalausgänge und wählen Sie die gewünschten Bedingun-
gen.

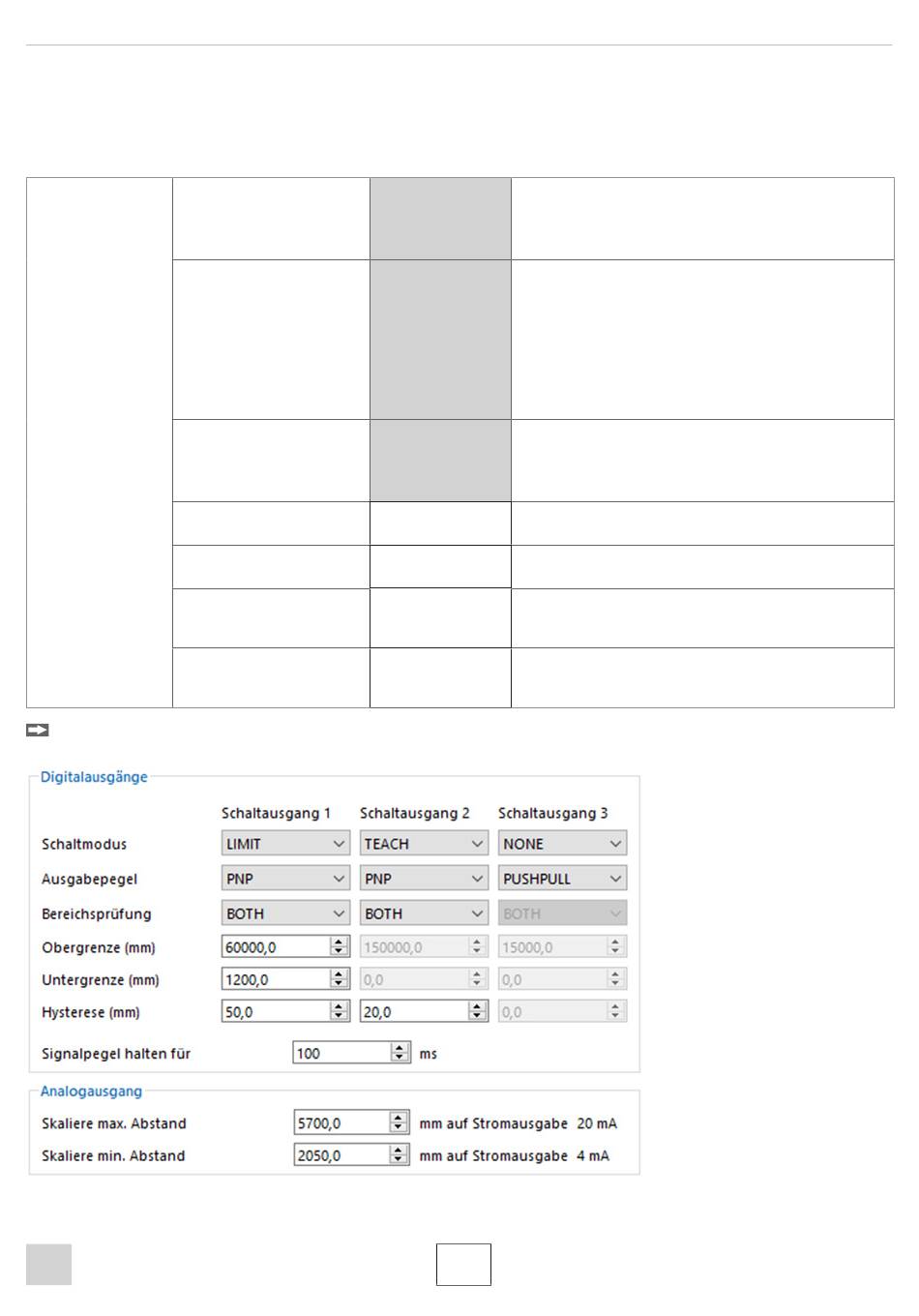

Abb. 26 Menü Digitalausgänge u. a. für Grenzwertüberwachung
Grau hinterlegte Felder
erfordern eine Auswahl.
optoNCDT ILR2250
Teach: Messobjekt befindet sich außerhalb des
Teach / Limit /
skalierten Analogbereiches
None
Limit: Abstand größer/kleiner als der Grenzwert
None: Schaltausgang nicht aktiv
NPN: Aktiv bei Grenzwertüberschreitung, Last gegen
Versorgung
PNP: Aktiv bei Grenzwertüberschreitung, Last gegen
NPN / PNP /
Versorgungsmasse
Pushpull /
Pushpull: Schaltausgang ist high bei Grenzwertüber-
Pushpull negiert
schreitung
Pushpull negiert: Schaltausgang ist low bei Grenz-
wertüberschreitung
Lower: Messwert auf Unterschreitung überwachen
Lower / Upper /
Upper: Messwert auf Überschreitung überwachen
Both
Both: Messwert auf Über- und Unterschreitung
überwachen
Legt den oberen Grenzwert für den Schaltausgang
Wert
fest.
Legt den unteren Grenzwert für den Schaltausgang
Wert
fest.
Wert, um den der Messwert über- bzw. unterschrit-
Wert
ten werden muss, damit der Schaltausgang auslöst
oder wieder deaktiviert wird.
Angabe der Zeit, die der Schaltausgang mindestens
Wert
aktiv bleiben soll. Die Zeit beginnt mit Aktivierung
des Schaltausganges.
Dunkel umrandete Felder
Wert
erfordern die Angabe eines Wertes
Seite 26
