Sensor-Parameter einstellen
Pegel-Triggerung mit Pegel hoch / Pegel niedrig.
Kontinuierliche Messwertaufnahme/-ausgabe, solange der
gewählte Pegel anliegt. Danach stoppt die Datenaufnahme/-
ausgabe.
Die Pulsdauer muss mindestens eine Zykluszeit betragen.
Die darauffolgende Pause muss ebenfalls mindestens eine
Zykluszeit betragen.
U = Triggersignal
I
W = Wegsignal

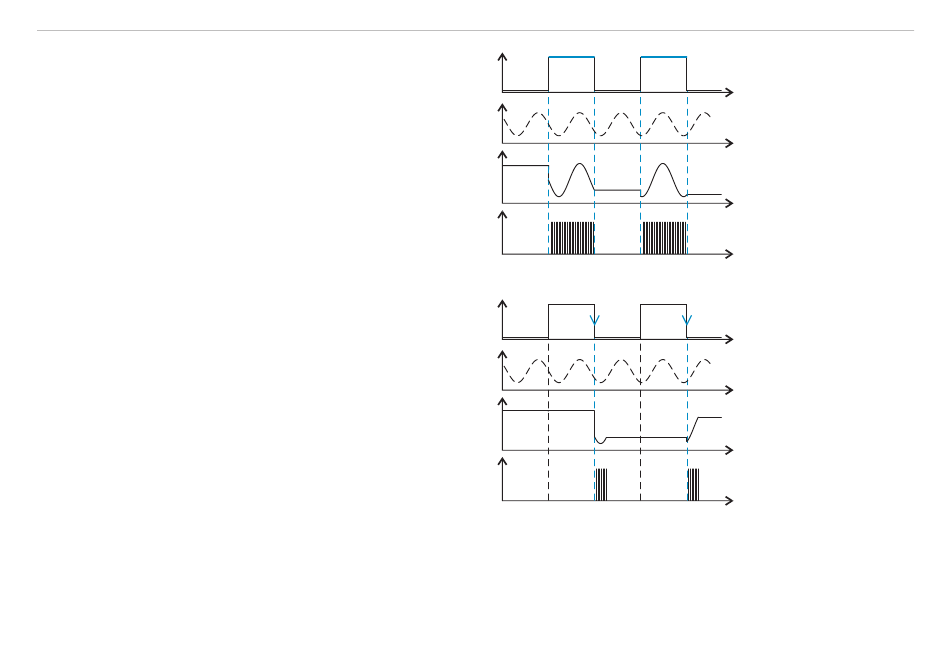

Abb. 32 Triggerpegel High (oben) mit Analogausgang A
Flanken-Triggerung mit steigender oder fallender Flanke.
Startet Messwertaufnahme, sobald die gewählte Flanke am
Triggereingang erkannt wird. Der Sensor gibt bei erfüllter
Triggerbedingung die festgelegte Anzahl an Messwerten aus.
Wertebereich von 1 ... 16382. Nach Beendigung der Daten-
ausgabe bleibt der Analogausgang auf dem letzten Wert
stehen.
Die Pulsdauer muss mindestens 50 µs betragen.
Abb. 33 Triggerflanke HL (oben) mit Analogausgang A
Software-Triggerung. Die Aufnahme der Messwerte wird durch das Kommando TRIGGERSW SET ausgelöst. Nach dem Triggerereig-
nis gibt der Sensor die vorher eingestellte Anzahl an Messwerten aus oder startet eine kontinuierliche Messwertausgabe. Die Mess-
wertausgabe kann auch über ein Kommando beendet werden.
optoNCDT 1900
U
I
W
A
0
D
0
und Digitalausgangssignal D
0
U
I
W
A
0
D
0
und Digitalausgangssignal D
0
t
t
t
t
(unten)
0
t
t
t
t
(unten)
0
