Montage
5.4.4

Laser einschalten

Der Messlaser am Sensor wird über einen Schalteingang (HTL oder TTL-Logik) eingeschaltet. Dies ist von Vorteil, um den Sensor für
Wartungszwecke oder Ähnliches abschalten zu können. Zum Schalten eignen sich z. B. ein Schalttransistor mit offenem Kollektor
(zum Beispiel in einem Optokoppler), ein Relaiskontakt oder auch ein digitales TTL- bzw. HTL-Signal.
i
Der Laser bleibt abgeschaltet, solange nicht Pin 3 mit Pin 14 elektrisch leitend verbunden ist.
Type 1 Type 2 Type 3
V
+
1
Es ist kein externer Widerstand zur Strombegrenzung erforderlich. Für permanent „Laser on" Pin 3 und Pin 14 verbinden.
Reaktionszeit: Nachdem der Laser eingeschaltet wurde, braucht der Sensor circa 10 ms Zeit bis korrekte Messdaten gesendet wer-
den.
optoNCDT 1900
PC1900-x
ILD1900
V
H
3
Black
14
GND
Blue
Eingänge sind nicht galvanisch getrennt
24V-Logik (HTL): Low ≤ 3 V; High ≥ 8 V (max 30 V),
5V-Logik (TTL): Low ≤ 0,8 V; High ≥ 2 V
Interner Pull-up-Widerstand, ein offener Eingang wird als High
erkannt.
Maximale Schaltfrequenz 10 Hz

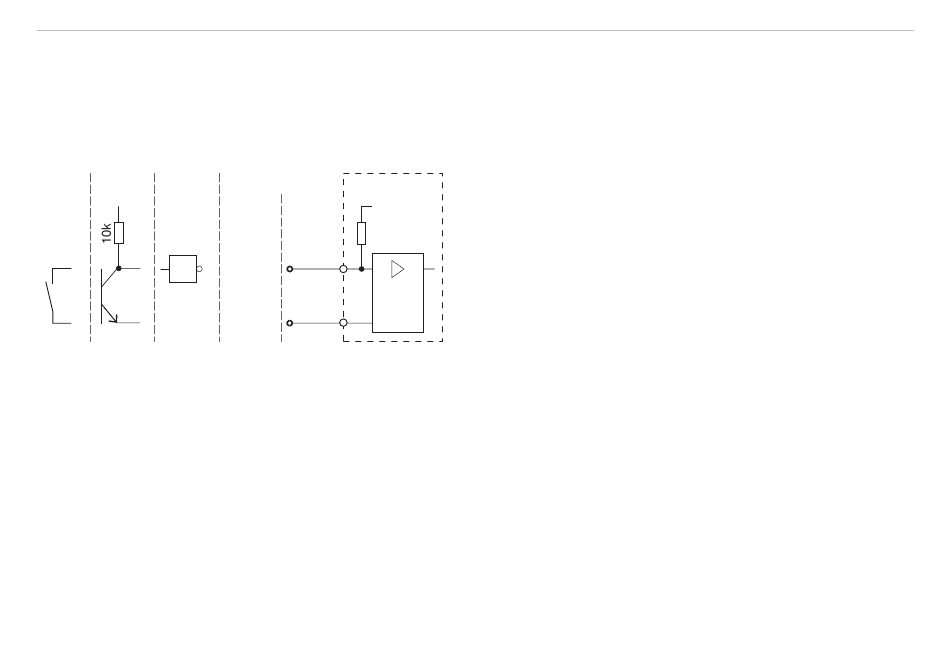

Abb. 16 Prinzip für die Lasereinschaltung
Seite 35
