Montage
5.4.3
Versorgungsspannung
Nennwert: 24 V DC (11 ... 30 V, P < 3 W).
Schalten Sie das Netzteil erst nach Fertigstellung der Verdrahtung ein.
Verbinden Sie die Eingänge „5" und „14" am Sensor mit einer 24 V-Spannungsversorgung.
Sensor
5
11 ...
30 VDC
ILD1900
14
optoNCDT 1900
Versorgung Spannungsversorgung nur für Messge-
PC1900-x/OE
Pin
Farbe
5
Rot
14
Blau
räte, nicht gleichzeitig für Antriebe oder
ähnliche Impulsstörquellen verwenden.
MICRO-EPSILON empfiehlt die Verwen-
V
+
dung des optional erhältlichen Netzteils
PS2020 für den Sensor.
GND

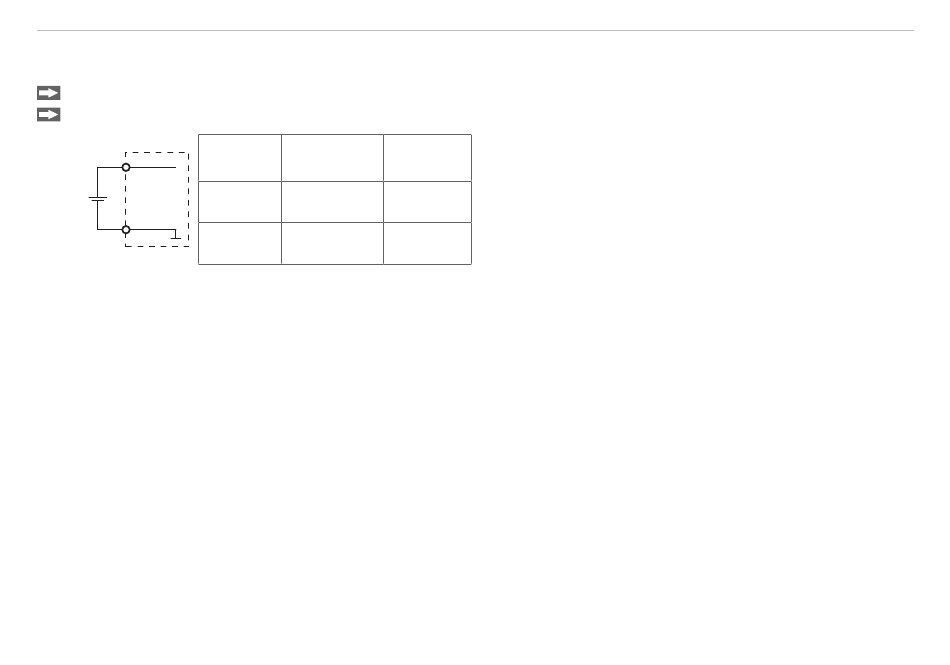

Abb. 15 Anschluss Versorgungsspannung
Seite 34
