Installation von EJ-Modulen
4
Installation von EJ-Modulen
4.1
Spannungsversorgung der EtherCAT-Steckmodule
Spannungsversorgung
Zur Versorgung der EJ-Koppler und -Module muss eine Schutzkleinspannung SELV/PELV verwendet wer-
den. EJ-Koppler und -Module dürfen ausschließlich an SELV/PELV Stromkreise angeschlossen werden.
Beim Design des Signal-Distribution-Boards ist die Spannungsversorgung für die maximal mögliche
Strombelastung des Modulstrangs auszulegen. Die Information, wie viel Strom aus der E-Bus-Versorgung
benötigt wird, finden Sie für jedes Modul in der jeweiligen Dokumentation im Kapitel „Technische Daten",
online und im Katalog. Im TwinCAT System Manager wird der Strombedarf des Modulstrangs angezeigt.
E-Bus-Spannungsversorgung mit EJ1100 oder EJ1101-0022 und EJ940x
Der Buskoppler EJ1100 versorgt die angefügten EJ-Module mit der E-Bus-Systemspannung von 3,3 V.
Dabei ist der Koppler bis zu 2,2 A belastbar. Wird mehr Strom benötigt, ist die Kombination aus dem Koppler
EJ1101-0022 und den Netzteilen EJ9400 (2,5 A) oder EJ9404 (12 A) zu verwenden. Die Netzteile EJ940x
können als zusätzliche Einspeisemodule im Modulstrang eingesetzt werden.
Je nach Applikation stehen folgende Kombinationen zur E-Bus-Versorgung zur Verfügung:

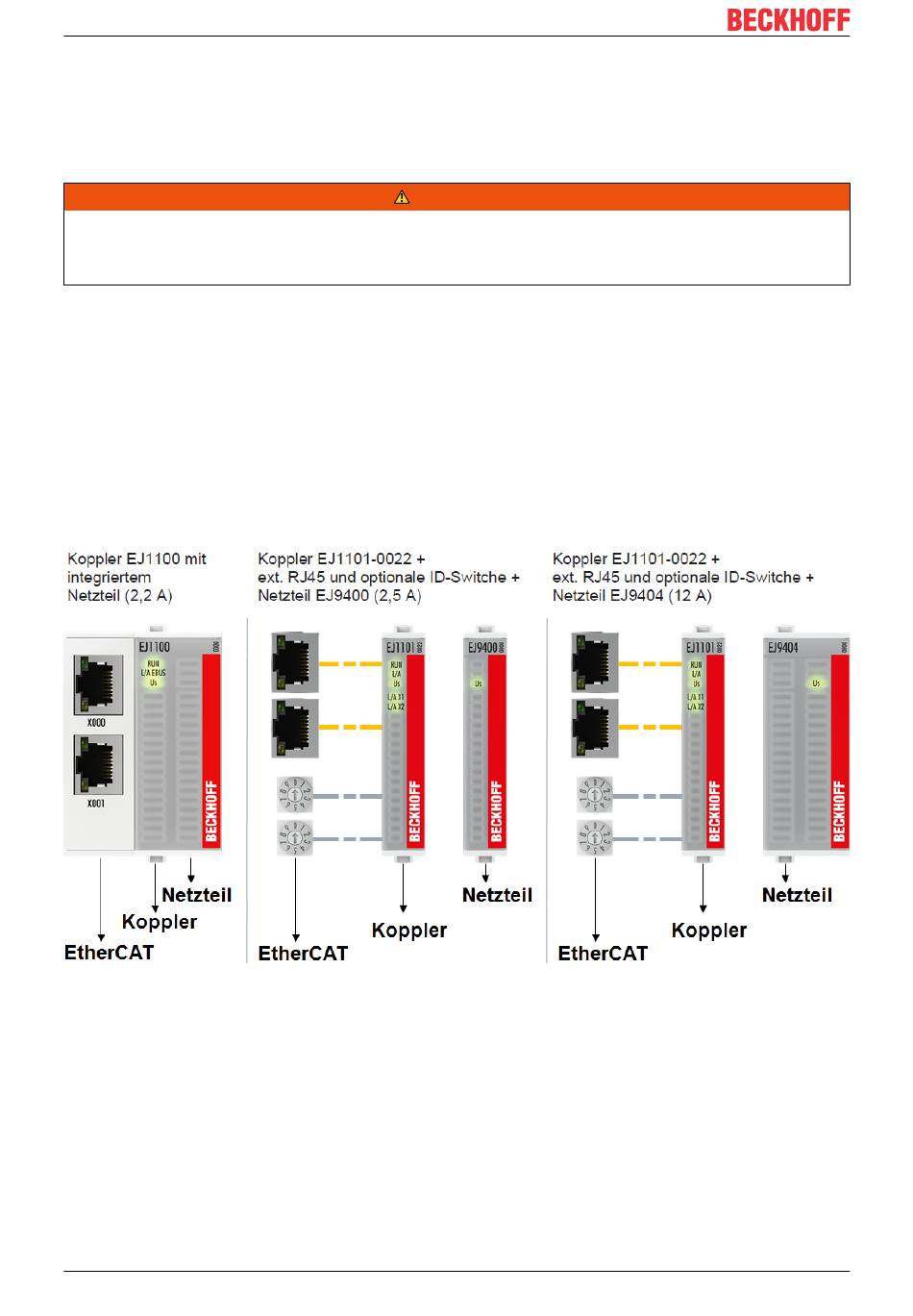

Abb. 15: E-Bus-Spannungsversorgung mit EJ1100 oder EJ1101-0022 + EJ940x
Bei dem Koppler EJ1101-0022 sind die RJ45 Verbinder und die optionalen ID-Switche extern ausgeführt und
können auf dem Signal-Distribution-Board beliebig platziert werden. Somit wird die einfache Durchführung
durch ein Gehäuse ermöglicht.
Die Netzteil-Steckmodule EJ940x stellen eine optionale Reset-Funktion zur Verfügung (s. Kapitel
Kontaktbelegung der Dokumentationen zu EJ9400 und EJ9404)
28
WARNUNG
