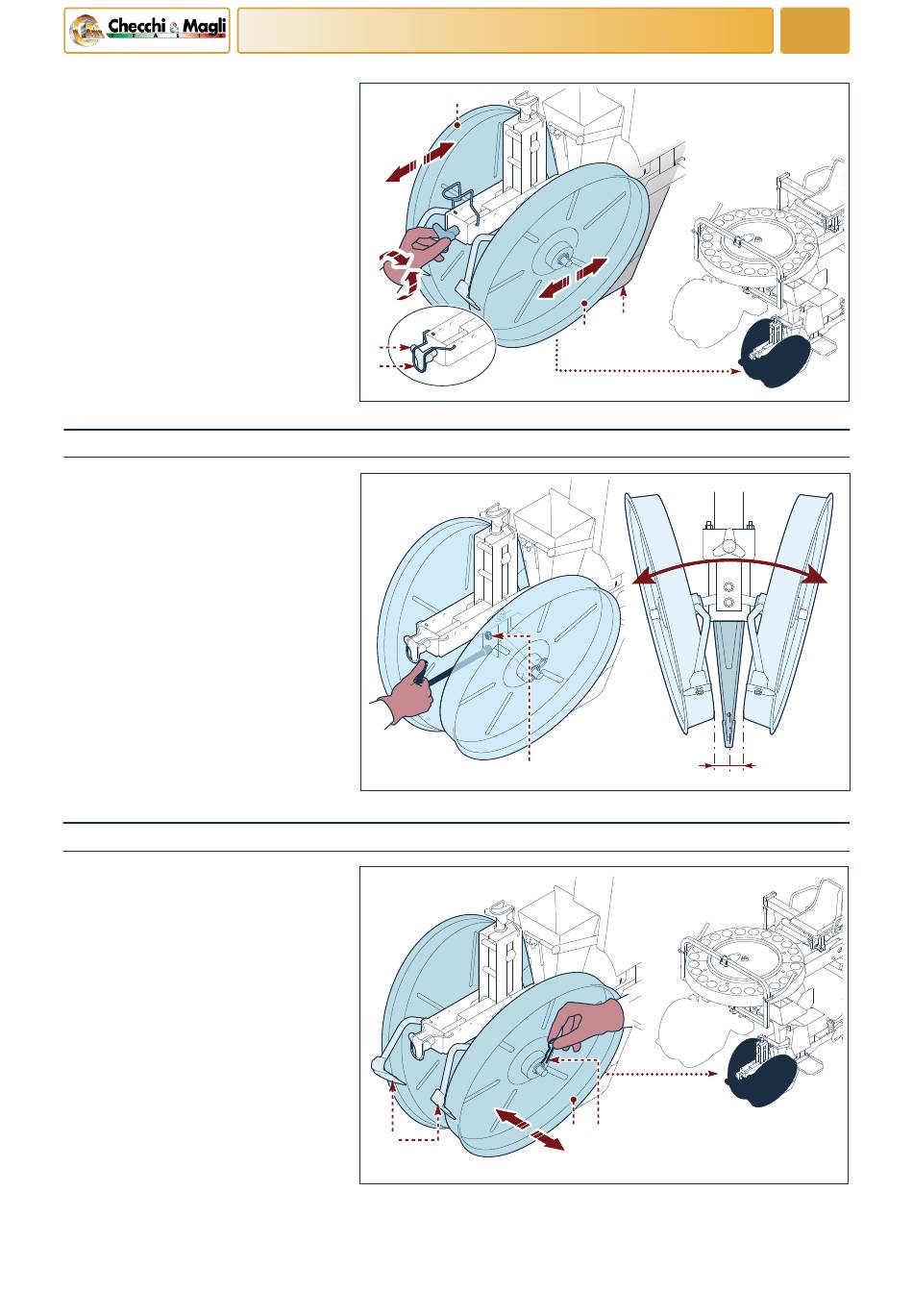

Procedere come descritto.
1) Agire sul fermo (A) per liberare il po-
mello (B).
2) Agire sul pomello (B) per allontanare
o avvicinare le ruote costipatrici (C)
dal vomere (D).
3) Dopo aver effettuato la regolazione
bloccare il pomello (B) con il fermo
(A).
- Eseguire le stesse operazioni per ef-
fettuare la regolazione nelle altre uni-
tà di trapianto installate.
Regolazione simmetrica delle ruote costipatrici con il vomere
Le ruote costipatrici possono sfregare
contro il vomere a causa della loro errata
posizione.
Procedere come descritto.
1) Allentare le viti (A).
2) Centrare le ruote costipatrici con il vo-
mere.
3) Avvitare le viti (A).
- Eseguire le stesse operazioni per ef-
fettuare la regolazione nelle altre uni-
tà di trapianto installate.
Regolazione dell'efficacia di costipazione
1) Regolare adeguatamente la distanza
tra le ruote costipatrici (B) in funzione
dell'esigenza.
Maggiore è la distanza tra le ruote, mi-
nore è l'efficacia di costipazione.
Minore è la distanza tra le ruote, mag-
giore è l'efficacia di costipazione.
Procedere come descritto.
1) Sfilare la spina (A).
2) Allargare, in relazione all'esigenza, la
ruota costipatrice (B).
3) Infilare la spina (A).
4) Allargare in modo uguale e della stes-
sa distanza l'altra ruota costipatrice.
5) Regolare di conseguenza i raschietti
(C) (vedere "Regolazione raschietto
ruote costipatrici").
Lingua italiana
INFORMAZIONI SULLE REGOLAZIONI
C
B
A
UN41-0887UA
A
UN41-0888UA
C
UN41-0889UA
- Eseguire le stesse operazioni per effettuare la regolazione nelle altre
unità di trapianto installate.
12
D
C
= =
B A
5
